Über dieses Produkt

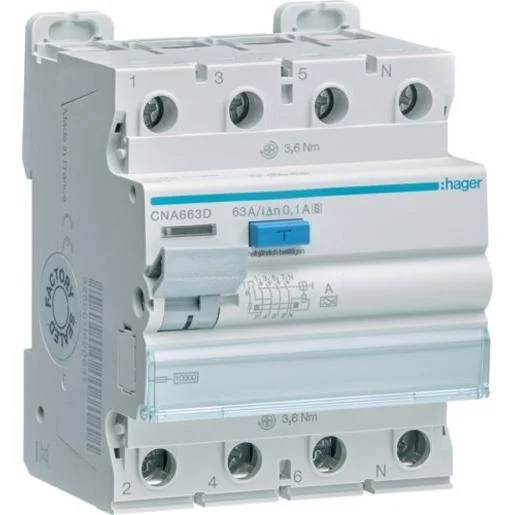

Der Hager Fehlerstrom-Schutzschalter CNA663D ist ein selektiver 4-poliger RCD, der für die zuverlässige Absicherung elektrischer Anlagen ausgelegt ist. Mit einem Bemessungsstrom von 63A und einem Bemessungsfehlerstrom von 100mA bietet dieses Modell eine robuste Schutzlösung. Die selektive Bauweise verhindert Fehlauslösungen bei nachgeschalteten Schutzorganen und sorgt für eine höhere Anlagenverfügbarkeit. Dank der Bi-Connect-Klemmen an der Unterseite gelingt die Montage in der Elektroverteilung besonders effizient. Zudem ist das Gerät für den nachträglichen Anbau von Zusatzeinrichtungen vorbereitet, was die Flexibilität bei der Erweiterung der Installation erhöht. Dieses Elektromaterial bestellen Sie bequem online für Ihr nächstes Projekt in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Selektiver Typ: Verhindert ungewollte Abschaltungen und sorgt für Selektivität in der Anlage.
- Bi-Connect-Klemmen: Ermöglichen eine einfache und sichere Verdrahtung bei der Installation.
- Erweiterbarkeit: Das Gehäuse erlaubt den werkzeuglosen Anbau von Zusatzeinrichtungen.
- Praktische Test-Taste: Ermöglicht die regelmäßige manuelle Überprüfung der Funktionsfähigkeit.
Anwendungsbereiche
- Absicherung von Hauptverteilungen und Unterverteilungen in Industriegebäuden.
- Schutz von elektrischen Anlagen, bei denen Selektivität gefordert ist.
- Installation in gewerblichen Objekten mit gehobenen Sicherheitsanforderungen.
- Schutz von Stromkreisen gegen Fehlerströme und Brandgefahr.
Technische Details
| Polzahl | 4 |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Mit Verriegelungsvorrichtung | ja |
| Kurzzeitverzögerter Typ | nein |
| Bemessungsstrom | 63 Ampere |
| Montageart | DIN-Schiene |
| Verschmutzungsgrad | 2 |
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Bemessungsspannung | 400 Volt |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 16 Quadratmillimeter |
| Fehlerstrom-Typ | A |
| Frequenz | 50 Hz |
| Breite in Teilungseinheiten | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Stoßstromfestigkeit | 5 Kiloampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Zusatzeinrichtungen möglich | ja |
| Umgebungstemperatur während des Betriebs | -25 bis 40 Grad Celsius |
| Selektiver-Typ | ja |
| Einbautiefe | 70 Millimeter |
| Schutzart (IP) | IP20 |
| Bemessungsfehlerstrom | 100 Milliampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Hager | Artikel-Nr.: SAE-5266181 | EAN: 3250611620938 | Hersteller-Art.-Nr.: CNA663D
Häufig gestellte Fragen
Was bedeutet die Bezeichnung selektiv beim FI-Schutzschalter?
Ein selektiver FI-Schutzschalter ist verzögert, damit bei einem Fehler in einem nachgeschalteten Stromkreis erst der untergeordnete Schalter auslöst und der selektive Schalter geschlossen bleibt. Dies sorgt für eine bessere Betriebssicherheit.
Kann der Hager CNA663D auf einer Standard-DIN-Schiene montiert werden?
Ja, der Schutzschalter ist für die Montage auf DIN-Tragschienen in der Verteilung vorgesehen.
Ist der FI-Schalter für den Schutz gegen pulsierenden Gleichfehlerstrom geeignet?
Ja, als Typ A Schutzschalter ist er für den Schutz gegen Wechsel- und pulsierende Gleichfehlerströme konzipiert.
Wie breit ist das Gerät im Sicherungskasten?
Der Schutzschalter hat eine Breite von 4 Teilungseinheiten (TE), was 72 Millimetern entspricht.
