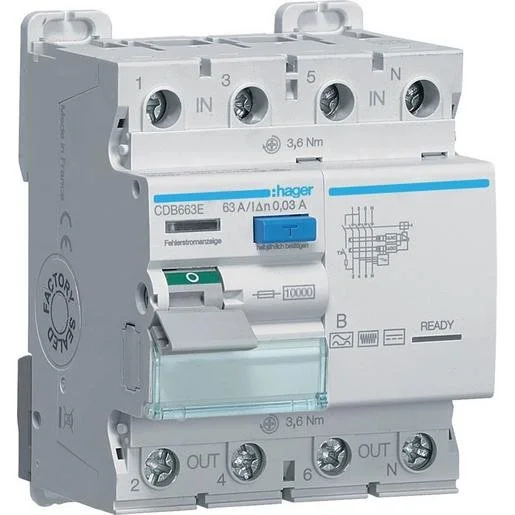

Der Hager Fehlerstromschutzschalter Typ B CDB663E ist ein leistungsstarkes Schutzorgan für moderne Elektroinstallationen. Als 4-poliger FI-Schalter mit einem Bemessungsstrom von 63A und einem Bemessungsfehlerstrom von 30mA sorgt das Gerät für umfassenden Personenschutz und Anlagensicherheit. Dank der Bauweise als Typ B erkennt der RCD neben wechselstromförmigen auch glatte Gleichfehlerströme zuverlässig. Mit einer Kurzschlussfestigkeit von 10kA ist dieses Elektromaterial für anspruchsvolle industrielle und private Einsatzgebiete ausgelegt. Die Montage erfolgt einfach auf einer DIN-Schiene, wobei das Bauteil eine Breite von 4 Teilungseinheiten beansprucht. In unserem Online-Shop für Elektromaterial in Österreich finden Sie eine große Auswahl an Schutzschaltern zum direkten Online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Fehlerstrom-Typ B: Erkennt glatte Gleichfehlerströme für höchste Sicherheit bei Frequenzumrichtern.
- 63A Bemessungsstrom: Ausgelegt für hohe Lasten im privaten und gewerblichen Bereich.
- 10kA Kurzschlussfestigkeit: Bietet hohe Robustheit bei elektrischen Fehlern im Stromnetz.
- 4 Teilungseinheiten: Kompakte Bauweise ermöglicht platzsparende Installation im Verteilerkasten.
Anwendungsbereiche
- Absicherung von Photovoltaikanlagen mit Wechselrichtern.
- Schutz von Stromkreisen mit Frequenzumrichtern und drehzahlgeregelten Antrieben.
- Installation in Ladeinfrastrukturen für Elektrofahrzeuge.
- Allgemeine industrielle Elektroinstallationen mit hohem Schutzbedarf.
Technische Details
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Zusatzeinrichtungen möglich | ja |
| Fehlerstrom-Typ | B |
| Bemessungsspannung | 400 Volt |
| Bemessungsfehlerstrom | 30 Milliampere |
| Einbautiefe | 70 Millimeter |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 bis 40 Grad Celsius |
| Breite in Teilungseinheiten | 4 |
| Stoßstromfestigkeit | 5 Kiloampere |
| Kurzzeitverzögerter Typ | nein |
| Verschmutzungsgrad | 2 |
| Polzahl | 4 |
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 16 Quadratmillimeter |
| Frequenz | 50 Hz |
| Montageart | DIN-Schiene |
| Selektiver-Typ | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Bemessungsstrom | 63 Ampere |
| Bemessungsisolationsspannung Ui | 400 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Hager | Artikel-Nr.: SAE-5265304 | EAN: 3250611627869 | Hersteller-Art.-Nr.: CDB663E
Häufig gestellte Fragen
Was bedeutet Fehlerstrom-Typ B bei diesem Hager FI-Schalter?
Typ B Schutzschalter sind allstromsensitiv. Das bedeutet, sie erkennen neben den üblichen Wechselfehlerströmen auch glatte Gleichfehlerströme, die beispielsweise durch moderne Photovoltaik-Wechselrichter oder Frequenzumrichter entstehen können.
Kann der Hager CDB663E direkt auf einer DIN-Schiene montiert werden?
Ja, der FI-Schalter ist für die Standard-Hutschienenmontage ausgelegt und benötigt dabei eine Breite von 4 Teilungseinheiten (TE) im Verteiler.
Ist dieser FI-Schalter für die E-Mobilität geeignet?
Da der Typ B allstromsensitiv ist, erfüllt er eine grundlegende Voraussetzung für den Schutz von Stromkreisen, an denen Elektrofahrzeuge über Ladestationen geladen werden.
Was ist die maximale Kurzschlussfestigkeit dieses Geräts?
Dieser FI-Schutzschalter bietet eine Kurzschlussfestigkeit von 10kA, was ihn für den Einsatz in Standard-Haus- und Industrie-Verteilersystemen qualifiziert.
