Über dieses Produkt

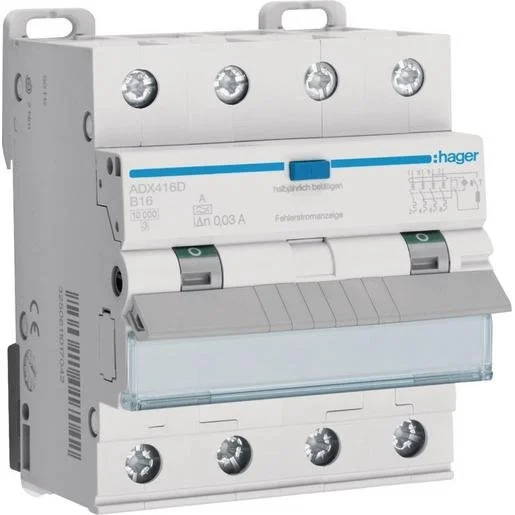

Der Hager ADX416D Fehlerstrom-Leistungsschalter ist eine kompakte 4-polige Lösung zur Absicherung von 400 V Drehstromkreisen. Diese FI/LS-Kombination vereint einen Leitungsschutzschalter mit einem Fehlerstromschutzschalter in einem Gehäuse, was Platz im Verteiler spart. Mit einer Auslösecharakteristik B, 16A Bemessungsstrom und 30mA Fehlerstrom-Typ A bietet das Gerät zuverlässigen Personenschutz bei elektrischen Anlagen. Die einfache Einzelentnahme aus dem Phasenschienenverbund erleichtert Installations- und Wartungsarbeiten erheblich. Dank der integrierten Fehlerstromanzeige und der blauen Test-Taste ist der Betriebszustand jederzeit direkt am Gerät kontrollierbar. Nutzen Sie die Möglichkeit zur Beschriftung und den nachträglichen Anbau von Zusatzeinrichtungen für maximale Flexibilität. Bestellen Sie das benötigte Elektromaterial für Ihr Projekt sicher online in unserem Shop für Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Ermöglicht den Einsatz in 400 V Drehstromkreisen bei kompakter Bauweise.
- 10kA Schaltvermögen: Hohe Sicherheit im Kurzschlussfall durch robuste Auslegung.
- Fehlerstrom-Typ A: Erkennt pulsierende Gleichfehlerströme und bietet so umfassende Schutzfunktionen.
- Phasenschienen-Kompatibilität: Ermöglicht eine einfache Einzelentnahme ohne komplette Demontage des Verbunds.
- Integrierte Anzeige: Fehlerstrom-Zustand ist jederzeit schnell ablesbar.
Anwendungsbereiche
- Absicherung von Drehstrom-Verbrauchern in Wohn- und Gewerbegebäuden.
- Nachrüstung bestehender Verteileranlagen bei beengten Platzverhältnissen.
- Installation in Stromkreisen, die einen kombinierten Leitungs- und Personenschutz erfordern.
Technische Details
| Polzahl (gesamt) | 4 |
| Auslösecharakteristik | B |
| Bemessungsstrom | 16 Ampere |
| Umgebungstemperatur während des Betriebs | -25 bis 40 Grad |
| Fehlerstrom-Typ | A |
| Spannungsart | AC |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 Kiloampere |
| Energiebegrenzungsklasse | 3 |
| Einbautiefe | 70 Millimeter |
| Schutzart (IP) | IP20 |
| Frequenz | 50 Hz |
| Stoßstromfestigkeit | 3 Kiloampere |
| Mitschaltender Neutralleiter | ja |
| Geeignet für Unterputz-Installation | ja |
| Verschmutzungsgrad | 2 |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Breite in Teilungseinheiten | 4 |
| Überspannungskategorie | 3 |
| Anzahl der abgesicherten Pole | 4 |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 16 Quadratmillimeter |
| Abschaltcharakteristik | unverzögert |
| Bemessungsspannung | 400 Volt |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 Kiloampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Fehlauslöseschutz | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Hager | Artikel-Nr.: SAE-5264308 | EAN: 3250611016960 | Hersteller-Art.-Nr.: ADX416D
Häufig gestellte Fragen
Wie viele Teilungseinheiten benötigt der Hager ADX416D?
Der Hager ADX416D benötigt eine Breite von 4 Teilungseinheiten (TE) auf der Hutschiene.
Ist der FI/LS für 400 Volt Drehstrom geeignet?
Ja, das Modell ADX416D ist speziell für den Einsatz in 400 V Drehstromkreisen mit 4 abgesicherten Polen ausgelegt.
Welcher Fehlerstrom-Typ liegt bei diesem Gerät vor?
Es handelt sich um einen Fehlerstrom-Typ A, welcher für den Schutz bei wechselstrom- und pulsierenden gleichstromfehlerströmen konzipiert ist.
Kann das Gerät nachträglich mit Zubehör erweitert werden?
Ja, der Fehlerstrom-Leitungsschutzschalter ist für den nachträglichen Anbau von Zusatzeinrichtungen geeignet.
