Über dieses Produkt

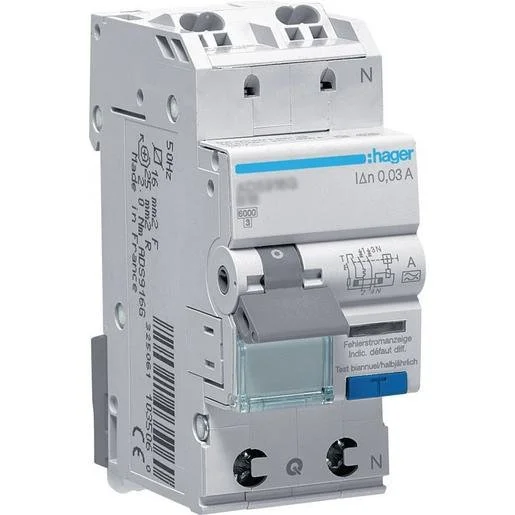

Der Hager Fehlerstrom-Leitungsschutzschalter ADS966G vereint als FI/LS-Kombination zuverlässigen Personenschutz und Leitungsschutz in einem kompakten Gerät. Dieses Bauteil für die DIN-Schiene erkennt Fehlerströme sofort und unterbricht bei Überlast oder Kurzschluss sicher den Stromkreis. Mit einer Bemessungsspannung von 230 Volt und einer Auslösecharakteristik C ist der Personenschutzautomat optimal für moderne Elektroinstallationen ausgelegt. Die Fehlerpositionsanzeige erlaubt eine schnelle Diagnose bei Auslösungen, was die Wartung in Verteilern erheblich vereinfacht. Die 2-polige Bauweise bei einer Breite von nur 2 Teilungseinheiten spart wertvollen Platz im Schaltschrank. Als Experte für Elektromaterial in Österreich führen wir diese Komponente für Ihre Installation. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 1P+N Konfiguration: Platzsparende Absicherung durch mitschaltenden Neutralleiter auf nur 2 Teilungseinheiten.
- Fehlerpositionsanzeige: Schnelle optische Erkennung bei Fehlerstromauslösung zur einfachen Fehlersuche.
- Typ A Schutz: Erkennt pulsierende Gleichfehlerströme zuverlässig und sorgt so für erhöhte Sicherheit.
- 6kA Schaltvermögen: Bietet hohe mechanische und elektrische Robustheit bei Kurzschlüssen.
Anwendungsbereiche
- Absicherung von Stromkreisen in Wohngebäuden und Gewerbeobjekten.
- Installation in Unterverteilungen, die eine platzsparende FI/LS-Lösung erfordern.
- Schutz von Endstromkreisen gegen Kurzschluss und gefährliche Fehlerströme.
Technische Details
| Mit Verriegelungsvorrichtung | ja |
| Schutzart (IP) | IP20 |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Bemessungsspannung | 230 Volt |
| Verschmutzungsgrad | 2 |
| Einbautiefe | 68 Millimeter |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Auslösecharakteristik | C |
| Fehlerstrom-Typ | A |
| Abschaltcharakteristik | unverzögert |
| Mitschaltender Neutralleiter | ja |
| Überspannungskategorie | 3 |
| Bemessungsstrom | 16 Ampere |
| Frequenz | 50 Hz |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kiloampere |
| Fehlauslöseschutz | nein |
| Geeignet für Unterputz-Installation | ja |
| Polzahl (gesamt) | 2 |
| Breite in Teilungseinheiten | 2 |
| Energiebegrenzungsklasse | 3 |
| Anzahl der abgesicherten Pole | 1 |
| Stoßstromfestigkeit | 0,25 Kiloampere |
| Umgebungstemperatur während des Betriebs | -25 bis 40 Grad |
| Spannungsart | AC |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Hager | Artikel-Nr.: SAE-5067405 | EAN: 3250611035114 | Hersteller-Art.-Nr.: ADS966G
Häufig gestellte Fragen
Wofür wird ein FI/LS-Schalter eingesetzt?
Er dient zur kombinierten Absicherung von Stromkreisen, indem er sowohl als Leitungsschutzschalter gegen Überlast und Kurzschluss fungiert als auch einen Fehlerstromschutzschalter für den Personenschutz ersetzt.
Was bedeutet die Auslösecharakteristik C bei diesem Modell?
Die C-Charakteristik ist für Stromkreise mit höheren Einschaltströmen, wie sie bei Motoren oder größeren Beleuchtungsanlagen auftreten, optimiert.
Kann ich den Hager ADS966G auch in Unterverteilungen einbauen?
Ja, das Gerät ist für die Montage auf DIN-Schienen konzipiert und eignet sich ideal für die Unterputz-Installation in Standard-Verteilern.
Warum ist die Fehlerpositionsanzeige hilfreich?
Die Anzeige signalisiert sofort, ob der Schutzschalter aufgrund eines Fehlerstroms oder einer Überlast ausgelöst hat, was die Fehlersuche bei einem Stromausfall beschleunigt.
