Description
Über dieses Produkt

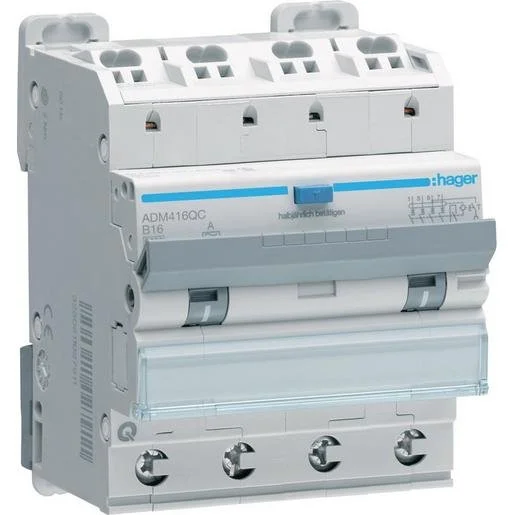

Der Hager ADM416QC Fehlerstrom-Leitungsschutzschalter kombiniert zuverlässigen Personen- und Leitungsschutz in einem kompakten 4-poligen Gerät. Mit einer Auslösecharakteristik B, einem Bemessungsstrom von 16A und einem Bemessungsfehlerstrom von 30mA ist dieses Modul für den Einsatz in modernen Elektroverteilern optimiert. Das 4-teilige Gerät deckt Fehlerströme des Typs A sicher ab und sorgt bei einem Bemessungsschaltvermögen von 6kA für ein schnelles und unverzögertes Abschalten im Störungsfall. Durch die 4 Teilungseinheiten Breite lässt sich die FI/LS-Kombination platzsparend in Unterverteilungen einbauen. Elektriker und Heimwerker profitieren von der hohen Qualität bei der Absicherung von Stromkreisen in Wohn- und Gewerbegebäuden. Wenn Sie professionelles Elektromaterial in Österreich online bestellen möchten, ist dieses Hager-Bauteil die richtige Wahl. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Integrierter Fehlerstromschutzschalter und Sicherungsautomat in einem Modul.
- Fehlerstrom-Typ A: Erkennt pulsierende Gleichfehlerströme sowie Wechselfehlerströme zuverlässig.
- Auslösecharakteristik B: Bewährter Standard für Leitungsschutz in Wohngebäuden zur Vermeidung von Fehlauslösungen.
- Kompakte Bauform: Mit nur 4 Teilungseinheiten Breite sparen Sie wertvollen Platz im Verteilerschrank.
Anwendungsbereiche
- Absicherung von Stromkreisen in Wohngebäuden und Bürokomplexen.
- Schutz von Endstromkreisen gegen Kurzschluss und Überlast.
- Prävention bei direktem oder indirektem Berühren von spannungsführenden Teilen.
- Einsatz in Unterverteilungen für die fachgerechte Elektroinstallation.
Technische Details
| Stoßstromfestigkeit | 3 Kiloampere |
| Auslösecharakteristik | B |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Polzahl (gesamt) | 4 |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Breite in Teilungseinheiten | 4 |
| Bemessungsspannung | 400 Volt |
| Mit Verriegelungsvorrichtung | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Energiebegrenzungsklasse | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 40 Grad |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kiloampere |
| Überspannungskategorie | 3 |
| Mitschaltender Neutralleiter | nein |
| Fehlerstrom-Typ | A |
| Fehlauslöseschutz | nein |
| Verschmutzungsgrad | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Einbautiefe | 70 Millimeter |
| Geeignet für Unterputz-Installation | ja |
| Anzahl der abgesicherten Pole | 4 |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 16 Quadratmillimeter |
| Schutzart (IP) | IP20 |
| Bemessungsstrom | 16 Ampere |
| Spannungsart | AC |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Hager | Artikel-Nr.: SAE-5266726 | EAN: 3250611027942 | Hersteller-Art.-Nr.: ADM416QC
Häufig gestellte Fragen
Wofür wird ein 4-poliger FI/LS-Schalter benötigt?
Der Schalter wird in Drehstromkreisen eingesetzt, um gleichzeitig sowohl den Leitungsschutz (Überlast/Kurzschluss) als auch den Personenschutz vor Fehlerströmen in einem kompakten Gerät zu gewährleisten.
Was bedeutet Fehlerstrom-Typ A?
Der Typ A ist in der Lage, neben Wechselfehlerströmen auch pulsierende Gleichfehlerströme zu erkennen, was ihn für moderne Haushalte mit vielen elektronischen Geräten unverzichtbar macht.
Kann der Hager ADM416QC in Unterputz-Installationen verwendet werden?
Ja, das Gerät ist für die Unterputz-Installation im Bereich von Elektroverteilern geeignet, sofern die Umgebungstemperatur zwischen -25 und 40 Grad eingehalten wird.
Wie breit ist der Schalter in der Verteilung?
Der Fehlerstrom-Leitungsschutzschalter benötigt eine Baubreite von 4 Teilungseinheiten (TE) auf der Hutschiene.
