Description
Über dieses Produkt

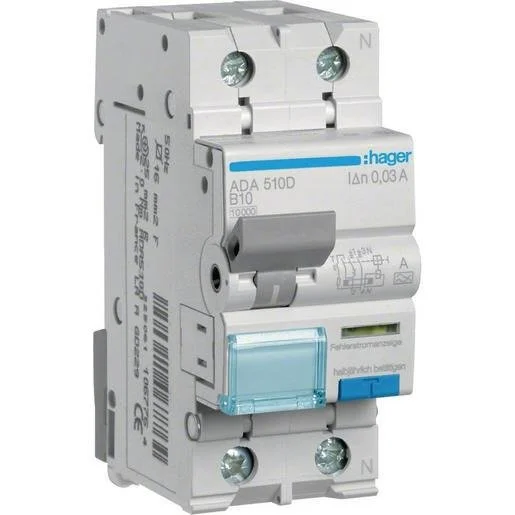

Der Hager ADA510D Fehlerstrom-Leitungsschutzschalter kombiniert die Funktionen eines FI-Schalters und eines Leitungsschutzschalters in einem platzsparenden Gerät mit 2 Teilungseinheiten. Als FI/LS-Kombination bietet diese Komponente einen zuverlässigen Personenschutz bei Fehlerströmen von 30 mA und schützt gleichzeitig elektrische Leitungen bei Überlast und Kurzschluss durch die Auslösecharakteristik B mit einem Bemessungsstrom von 10 Ampere. Das Gerät verfügt über praktische Bi-Connect-Klemmen an der Unterseite und ermöglicht eine komfortable Beschriftung direkt am Modul. Dank der kompakten Bauweise ist eine einfache Entnahme aus dem Phasenschienenverbund gewährleistet, was die Wartung in der Elektroinstallation spürbar erleichtert. Kunden können dieses Elektromaterial bequem in unserem Online-Shop für Österreich bestellen und von einer effizienten Absicherung profitieren. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompaktes Design: Nur 2 Teilungseinheiten Breite für platzsparende Montage im Verteiler.
- Sichere Kontaktierung: Bi-Connect-Klemmen unten erleichtern den Anschluss und die Installation.
- Flexibler Anbau: Geeignet für die nachträgliche Montage von Zusatzeinrichtungen nach Bedarf.
- Wartungsfreundlich: Direkte Beschriftungsmöglichkeit und einfache Entnahme aus dem Phasenschienenverbund.
Anwendungsbereiche
- Absicherung von Stromkreisen in Wohngebäuden und gewerblichen Objekten.
- Schutz von Endstromkreisen in feuchtigkeitsempfindlichen Bereichen durch 30 mA Empfindlichkeit.
- Platzsparende Nachrüstung bestehender Elektroverteilungen mit kombinierter Schutzfunktion.
Technische Details
| Frequenz | 50 Hz |
| Einbautiefe | 68 Millimeter |
| Schutzart (IP) | IP20 |
| Bemessungsstrom | 10 Ampere |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 Kiloampere |
| Auslösecharakteristik | B |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 240 Volt |
| Polzahl (gesamt) | 2 |
| Fehlerstrom-Typ | A |
| Breite in Teilungseinheiten | 2 |
| Mitschaltender Neutralleiter | ja |
| Energiebegrenzungsklasse | 3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Hager | Artikel-Nr.: SAE-2547309 | EAN: 3250611067740 | Hersteller-Art.-Nr.: ADA510D
Häufig gestellte Fragen
Wofür wird ein FI/LS-Schalter eingesetzt?
Ein FI/LS-Schalter vereint den Schutz gegen gefährliche Fehlerströme (Personenschutz) und den Schutz vor Überlast sowie Kurzschluss (Leitungsschutz) in einem einzigen kompakten Bauteil.
Kann der ADA510D einzeln aus einer Schiene entnommen werden?
Ja, das Gerät ist so konstruiert, dass eine einfache Entnahme aus dem Phasenschienenverbund möglich ist, ohne die gesamte Schiene ausbauen zu müssen.
Welcher Fehlerstrom-Typ liegt bei diesem Modell vor?
Das Modell ADA510D ist vom Typ A, was bedeutet, dass es auf wechselstrom- und pulsierende Gleichfehlerströme reagiert.
Wie viel Platz benötigt das Gerät im Verteilerkasten?
Der Schalter belegt eine Breite von 2 Teilungseinheiten (TE), was etwa 36 Millimetern entspricht.
