Description
Wozu eine GAK Sicherungsbox?

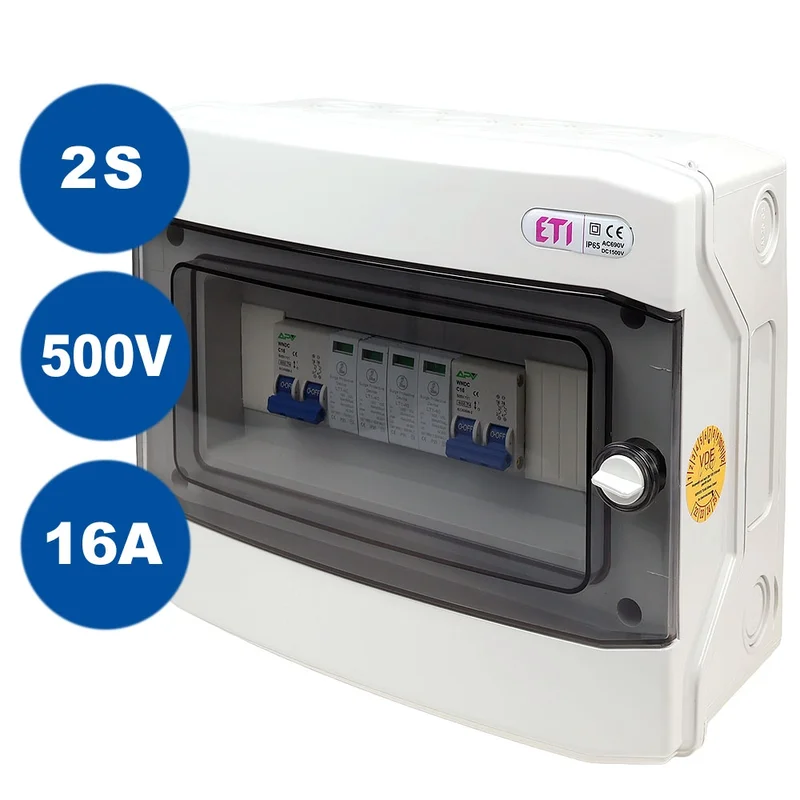

Die geprüfte Sicherungsbox 7733 schützt den Modulstranges bei Beschädigung einzelner Module durch Blitzschlag, Sturmschaden oder im Brandfall. Bei Überspannung bzw. Kurzschluss von mind. eines PV-Moduls wird der komplette Modulstrang und die nachfolgend angeschlossenen Komponenten wie Laderegler oder PV-Wechselrichter sofort stromlos geschaltet um weitere Schäden zu verhindern. Für Wartungsarbeiten und im Notfall (Feuerwehreinsatz) kann der Lasttrennschalter, auch unter Last, von Hand ausgelöst werden.
Welchen Modulstrang kann ich damit absichern?
Die GAK 7733 hat folgende Maximal-Leistungsdaten bei einer Reihenschaltung:
- 1. Leerlaufspannung max. 500V
- 2. Kurzschlussstrom max. 16A
Für die Berechnung müssen wir wissen welche PV-Module im Strang verwendet werden.
Als Beispiel nehmen wir unser 450W Moduls 8008:
Schauen wir in dessen technische Daten um die 2 notwendigen Werte zu bekommen.
| Nennleistung (Pmax) | 450Wp |
| Spannung max. (Vmp) | 32,82V |
| Strom max. (Imp) | 13,71A |
| Leerlauf Spannung (Voc) | 39,30V |
| Kurzschlussstrom (Isc) | 14,48A |
Wichtig sind hier nur die beiden Werte Voc und Isc.
Leerlaufspannung (Voc) 500V
Pro angeschlossenen PV-Modul müssen, gemäß dem Datenblatt des Moduls, 39,30V (Voc) addiert werden.
500 / 39,30 = 12,72
Es können also je Strang bis zu 12 Module in Reihe geschaltet werden.
Kurzschlussstrom (Isc) 16A
bedeutet das kein Modul im Strang den Wert von 16A überschreiten darf. Im Beispiel ist der Isc Wert 14,48A, also alles im grünen Bereich.
Mit dieser Beispiel-Berechnung können beliebig andere Module mit den Datenblattwerten Voc und Isc berechnet werden.
Für 2 parallel geschaltete Reihen-Stränge mit insgesamt 2 Strings steht die GAK 7873 mit 32A zur Auswahl.
