Über dieses Produkt

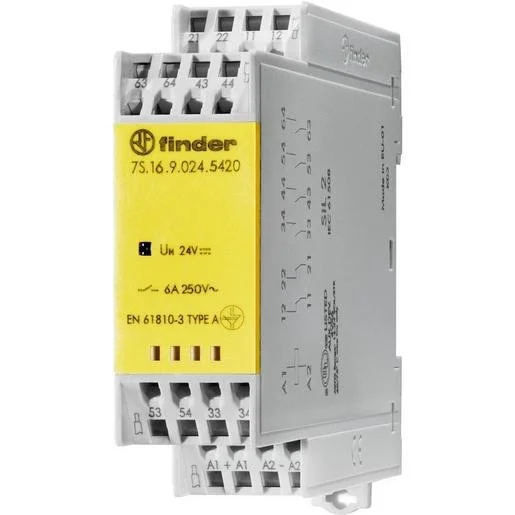

Das Finder 7S.16.9.024.5420 Relaismodul ist ein leistungsfähiges Koppelrelais für sicherheitskritische Steuerungsaufgaben im Schaltschrankbau. Dieses Schaltrelais bietet vier Schließer und zwei Öffner mit einem Nennstrom von 6 Ampere. Die zwangsgeführten Kontakte mit AgSnO2-Hartvergoldung gewährleisten eine hohe Zuverlässigkeit bei der Überwachung sicherheitsrelevanter Schaltzustände. Dank des kompakten Designs mit integriertem Sockel lässt sich das Bauteil einfach auf einer DIN-Schiene montieren und über die LED-Statusanzeige schnell überwachen. Die Betriebsspannung beträgt 24 V DC, was eine Integration in moderne Steuerungssysteme vereinfacht. Wenn Sie Elektromaterial in Österreich suchen, finden Sie bei TELA eine große Auswahl dieser Komponenten für professionelle Anlagen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zwangsgeführte Kontakte: Höchste Sicherheit durch mechanische Kopplung der Schaltkontakte.
- 4 Schließer & 2 Öffner: Flexible Konfigurationsmöglichkeiten für komplexe Sicherheitskreise.
- Integrierte LED-Anzeige: Direkte visuelle Kontrolle des Schaltzustands am Relaismodul.
- AgSnO2-Hartvergoldung: Langlebige Kontaktqualität auch bei geringen Strömen.
- Kompaktes Moduldesign: Platzsparende Montage durch bereits vorinstallierten Sockel.
Anwendungsbereiche
- Sicherheitsrelevante Steuerungen im Maschinen- und Anlagenbau.
- Überwachungssysteme mit Anforderung an SIL 2 oder PL d Konformität.
- Automatisierungstechnik in der Gebäudesicherheit.
- Brandschutzsysteme gemäß Bahnnormen in Schienenfahrzeugen.
Technische Details
| Schaltverhalten des Antriebs | monostabil |
| Nennstrom | 6 Ampere |
| Art des Schaltkontaktes | Einfachkontakt |
| Anzahl der Kontakte als Wechsler | 0 |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Höhe | 86,2 Millimeter |
| Tiefe | 100,3 Millimeter |
| Komplettgerät mit Sockel | ja |
| Spannungsart zur Betätigung | DC |
| Mit abnehmbaren Klemmen | nein |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Mit zwangsgeführten Kontakten | ja |
| Antrieb, Polung | ungepolt |
| Breite | 22,5 Millimeter |
| Schutzart (IP) | IP20 |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 4 |
| Mit LED-Anzeige | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Finder | Artikel-Nr.: SAE-5965314 | EAN: 8012823420875 | Hersteller-Art.-Nr.: 7S.16.9.024.5420
Häufig gestellte Fragen
Was bedeutet die Zwangsführung der Kontakte beim Finder Relais?
Zwangsgeführte Kontakte stellen sicher, dass Schließer- und Öffnerkontakte niemals gleichzeitig geschlossen sein können, was für die Sicherheit in Maschinensteuerungen essenziell ist.
Kann das Relais direkt auf die Hutschiene montiert werden?
Ja, das Modell 7S.16.9.024.5420 wird als Komplettgerät mit Sockel geliefert und ist für die direkte Montage auf DIN-Schienen ausgelegt.
Welche Spannung benötigt das Relais für die Ansteuerung?
Das Relaismodul ist für eine Bemessungssteuerspeisespannung von 24 V DC ausgelegt.
Ist das Finder Relaismodul für SIL 2 Anwendungen geeignet?
Ja, das Modul ist so ausgelegt, dass es bei korrekter Anwendung nach IEC 61508 einen Sicherheits-Integritätslevel von SIL 2 erreichen kann.
