Über dieses Produkt

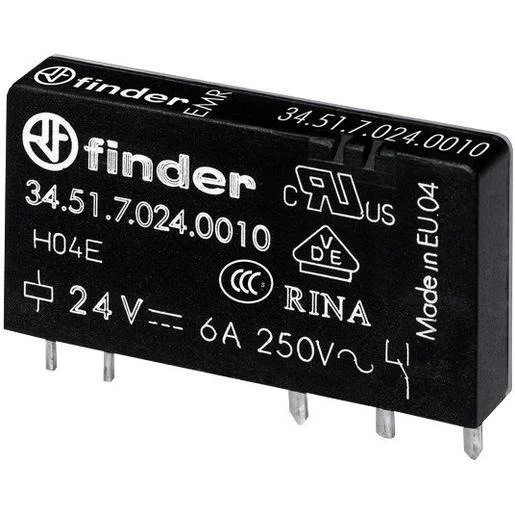

Das Finder Steck-Printrelais 34.51.7.024.0010 ist ein schmales elektromechanisches Relais für anspruchsvolle Anwendungen in der Schaltschranktechnik. Mit einer Baubreite von nur 5 mm ermöglicht dieses Bauteil eine hohe Packungsdichte auf Leiterplatten oder in modularen Systemen. Das monostabile Relais arbeitet mit einer sensitiven 24V DC Spule und bietet einen Wechsler-Kontakt mit einer Schaltleistung von 6 Ampere. Durch die 8 mm Luft- und Kriechstrecken sowie die verstärkte Isolierung zwischen Spule und Kontaktsatz ist eine sichere Trennung gewährleistet. Dieses Schaltrelais ist für die Verwendung mit entsprechenden Fassungen konzipiert, die eine flexible Ansteuerung per Schraub-, Zugfeder- oder Push-In-Klemme erlauben. Elektromaterial für Profis kaufen Sie einfach online in unserem Shop in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 5 mm Baubreite: Ermöglicht extrem platzsparende Installationen in dichten Schaltschranksystemen.
- Sensitive 24V DC Spule: Reduzierter Energieverbrauch bei 170 mW Leistungsaufnahme.
- 1 Wechsler-Kontakt: Vielseitiges Schalten von Lasten bis zu 6 Ampere bei kompakten Abmessungen.
- Leiterplattenanschluss: Direkt für Printmontage oder in Verbindung mit steckbaren Fassungen geeignet.
Anwendungsbereiche
- Automatisierungstechnik und SPS-Steuerungen
- Schnittstellenmodule für Schaltschränke
- Kopplung von Kleinspannungs-Steuerkreisen
- Modulare Elektronikbaugruppen
Technische Details
| Breite | 5 Millimeter |
| Höhe | 15 Millimeter |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit abnehmbaren Klemmen | nein |
| Bemessungssteuerspeisespannung DC | 24 bis 24 Volt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Schließer | 0 |
| Tiefe | 28 Millimeter |
| Spannungsart zur Betätigung | DC |
| Nennstrom | 6 Ampere |
| Ausführung des elektrischen Anschlusses | Leiterplattenanschluss |
| Anzahl der Kontakte als Öffner | 0 |
| Mit LED-Anzeige | nein |
| Anzahl der Kontakte als Wechsler | 1 |
| Komplettgerät mit Sockel | nein |
| Schutzart (IP) | IP20 |
| Antrieb, Polung | ungepolt |
| Mit zwangsgeführten Kontakten | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Finder | Artikel-Nr.: SAE-2662086 | EAN: 8012823197968 | Hersteller-Art.-Nr.: 34.51.7.024.0010
Häufig gestellte Fragen
Kann dieses Relais direkt auf eine DIN-Schiene montiert werden?
Das Relais selbst ist ein Printrelais. Um es auf einer DIN-Schiene zu verwenden, muss eine passende Steckfassung von Finder aus der Serie 34 eingesetzt werden.
Ist das Finder 34.51 für AC-Spannungen geeignet?
Die Spulenspannung ist spezifisch für 24V DC ausgelegt. Über kompatible Fassungen kann das Modul jedoch auch in AC-Steuerstromkreise integriert werden.
Besitzt das Relais eine LED-Zustandsanzeige?
Nein, das Modell 34.51.7.024.0010 verfügt über keine integrierte LED-Anzeige. Diese Funktion kann bei Bedarf durch die Wahl der entsprechenden Fassung ergänzt werden.
Wie hoch ist die Schaltleistung des Kontakts?
Das Relais ist für einen Nennstrom von bis zu 6 Ampere bei einer Wechsler-Kontaktkonfiguration ausgelegt.
