Über dieses Produkt
Das Jalousie Steuerungs-Relais UP von Schrack ist ein kompaktes Steuerungsmodul für den Aufbau von Gruppen- und Zentralsteuerungen von Rollläden sowie Jalousien. Mit einer kompakten Bauweise von 54x49x21 mm und einer Einbautiefe von 21 mm eignet sich das Relais für die Unterputzmontage in Standard-Schalterdosen. Das Gerät arbeitet bei einer Betriebsspannung von 230V AC und verfügt über zwei Schließer sowie Schraubklemmen für Leiterquerschnitte von 1,5 bis 2,5 mm². Dieses Steuerungs-Relais ermöglicht die individuelle Ansteuerung jeder Jalousie über Taster sowie die Realisierung einer Vorrangschaltung via Zentraleingang. Ihre Bestellung bei TELA erreicht Sie innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Schraubklemme für sichere und dauerhafte elektrische Verbindungen
- Schaltstrom: 3AX für den zuverlässigen Betrieb gängiger Jalousiemotoren
- Flexibilität: Geeignet für starre und flexible Leiter sowie Aderendhülsen
- Einsatzbereich: Kompatibel mit der Serie VISIO S 55 und S 50 in den Designs CLASSIC und CUBIC
Anwendungsbereiche
- Realisierung von zentralen Vorrangsteuerungen für Rollläden in Wohngebäuden
- Einbindung einzelner Jalousietaster in eine übergeordnete Gruppensteuerung
- Nachrüstung von Unterputz-Jalousiesteuerungen bei bestehenden Schalterprogrammen
Technische Details
| EAN | 9004840113761 |
| Zulässige Leiter | Flexibel; Flexibel mit Aderendhülsen; Starr |
| Schaltstrom | 3AX |
| BxHxT mm | 40x40x20 |
| VE | 24Stk |
| HLief-Artikel Nummer | 91010217 |
| Betriebstemperatur | -40°C bis +70°C |
| Produkttyp | Jalousieschalter |
| Abmessungen | 54x49x21mm |
| Kontakte | 2 Schließer |
| Anschlussart | Schraubklemme |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Hersteller | Schrack |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Betriebsspannung AC | 230V |
| Montageart | UP |
| BEST. NR. | EV103041 |
| Nachhaltigkeit | ROHS |
| HxBxT mm | 40x40x20 |
| Einbautiefe | 21mm |
| Nettogewicht | 0,10kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV103041– | EAN: 9004840113761 | Hersteller-Art.-Nr.: 91010217
Produktinformation
Das Jalousie Steuerungsrelais ermöglicht den Aufbau von Gruppen- und Zentralsteuerungen für Rollläden und Jalousien. Jede Jalousie ist dabei einzeln über einen Jalousietaster ansteuerbar und zusätzlich kann über den Zentraleingang eine Vorrangsteuerung realisiert werden.
Wichtig: Es dürfen nur Jalousietaster und keine Jalousieschalter verwendet werden!
Downloads

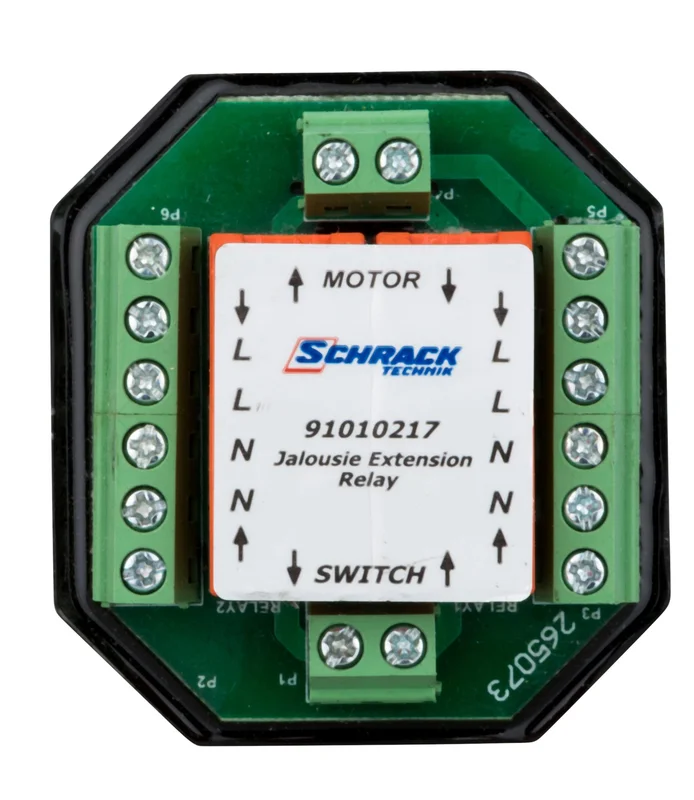

| Foto: Jalousie Steuerungs-Relais UP |
| Bedienungsanleitung: Jalousie Steuerungs-Relais UP |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Jalousietaster, Rolladenwippe, Lichtschalter, Jalousierelais, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Darf ich für das Schrack Jalousierelais einen Jalousieschalter verwenden?
Nein, es dürfen ausschließlich Jalousietaster verwendet werden. Die Verwendung eines Jalousieschalters an diesem Relais kann zu Funktionsstörungen oder Defekten führen.
Kann ich das Schrack Jalousierelais für eine Gruppensteuerung nutzen?
Ja, das Jalousie Steuerungs-Relais ist speziell für den Aufbau von Gruppen- und Zentralsteuerungen konzipiert. Es erlaubt die Vorrangsteuerung über einen Zentraleingang bei gleichzeitiger Tasteransteuerung vor Ort.
Welche Leiterquerschnitte sind für die Schraubklemmen zugelassen?
Das Schrack Jalousierelais ist für den Anschluss von Leitern mit einem Querschnitt von 1,5 mm² und 2,5 mm² ausgelegt. Es können starre Leiter, flexible Leiter sowie flexible Leiter mit Aderendhülsen verwendet werden.
Welche Einbautiefe benötigt das UP-Steuerungsrelais?
Das Relais verfügt über eine Einbautiefe von 21 mm. Die Gesamtabmessungen des Gerätes betragen 54x49x21 mm, wodurch es in handelsübliche Unterputz-Schalterdosen passt.
