Über dieses Produkt

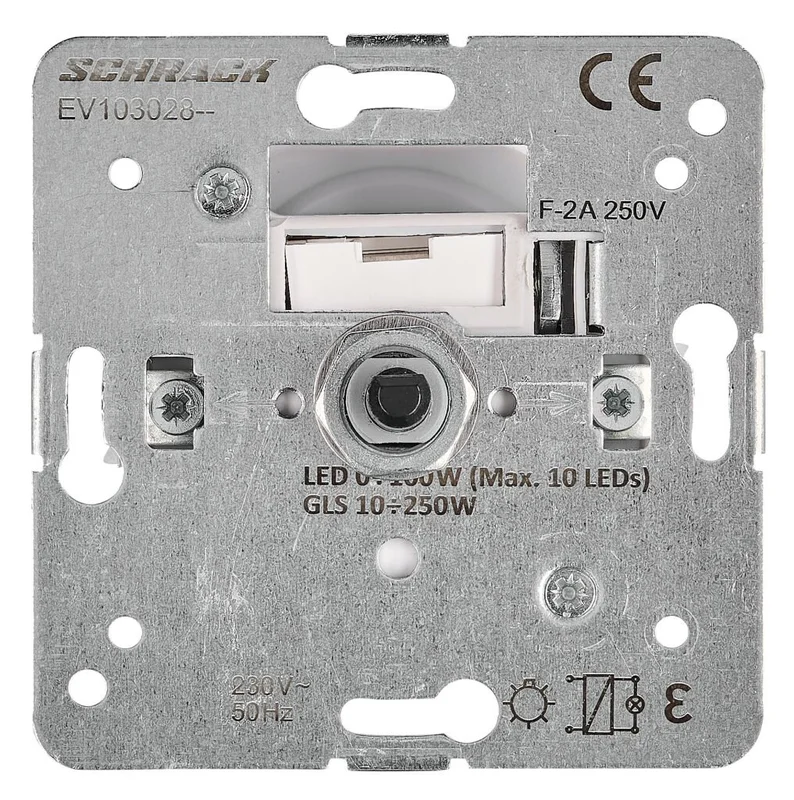

Der Schrack Dimmereinsatz 100W/VA ist ein vielseitiger RLC-Phasenanschnitts- und Phasenabschnittsdimmer, der speziell für die Steuerung von dimmbaren LED-Leuchtmitteln konzipiert wurde. Mit einer Einbautiefe von 35 mm und Abmessungen von 70x70x45 mm passt dieses Gerät in gängige Unterputz-Installationen. Das Gehäuse besteht aus halogenfreiem ABS-Kunststoff und verzinktem Stahl bei einer Schutzart von IP20. Durch die Integration eines Druck-Aus/Wechselschalters lässt sich die Helligkeit verschiedener Lasttypen wie ohmscher, induktiver oder kapazitiver Verbraucher präzise regeln. Dieses Produkt ist für 230V-Netzspannungen ausgelegt und bietet einen reversiblen elektronischen Überlast- sowie Kurzschlussschutz. Die Lieferzeit beträgt 1 bis 3 Werktage. Sie können diesen Schrack Dimmereinsatz einfach hier bei TELA online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Dimmertyp: Universal-Dimmer für Phasenanschnitt- und Phasenabschnittsdimmung – bietet Flexibilität bei verschiedenen LED-Leuchtmitteln.
- Schutzfunktion: Integrierter Überlast- und Kurzschlussschutz – sorgt für Betriebssicherheit der angeschlossenen Lampen.
- Kompatibilität: Geeignet für 230V LEDs, Halogenlampen und Energiesparlampen – deckt eine breite Palette an Leuchtmitteln ab.
- Montage: Einfache Unterputz-Installation mittels Schrauben und Krallen – ermöglicht schnellen Einbau in Standarddosen.
Anwendungsbereiche
- Regulierung von dimmbaren 230V LED-Leuchtmitteln im Wohnbereich.
- Steuerung von Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren.
- Einsatz in Schalterprogrammen der Serie VISIO S 55 für eine einheitliche Optik.
- Bedienung von dimmbaren Energiesparlampen (CFL) in Innenräumen.
Technische Details
| EAN | 9007985001672 |
| Montageart | Schrauben und Krallen |
| Optionales Zubehör | EV102013–; EV112013–; EV122013–; EV102313–; EV112313–; EV122313–; EV132313– |
| Abmessungen | 70x70x45mm |
| Zulässige Leiter | Flexibel; Flexibel mit Aderendhülsen; Starr |
| Anschlussart | Anschlussklemme; Schraubklemme |
| Min. Umgebungstemperatur | -20°C |
| Basisbezeichnung | Dimmer |
| Max. Umgebungstemperatur | 45°C |
| Material | ABS; Stahl verzinkt |
| Design | CLASSIC; CUBIC |
| Nettogewicht | 0,08kg/Stk |
| Verbindungsklemmen | nach EN 60669-1 |
| Einbautiefe | 35mm |
| Lasttyp | Induktiv; Kapazitiv; Ohmsch |
| VE | 60Stk |
| Dimmertyp | Phasenabschnittsdimmer; Phasenanschnittdimmer; Universal-Dimmer |
| Hersteller | Schrack |
| Dimmbare Leuchtmittel | Glühlampe; Hochvolt-Halogenlampe; Niedervolt-Halogenlampe mit konventionellem Trafo; Niedervolt-Halogenlampe mit elektronischem Netzteil; Dimmbare Energiesparlampe CFL; Dimmbare 230V LED-Lampe |
| Verpackungseinheit | 1Stk |
| Produkttyp | Dimmer |
| LxBxH mm | 70x70x45 |
| Erweiterung | Dreh-Dimmer 100W |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Zulässiger Querschnitt | 1,50mm² |
| Betriebsspannung AC | 230V |
| HLief-Artikel Nummer | DPI-01-SCHRACK |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| BEST. NR. | EV103028 |
| Befestigungsart | Unterputz |
| Serie | 03-VISIO 50; 02-VISIO S 50; 01-VISIO S 55 |
| Nachhaltigkeit | ROHS |
| Schutzfunktion | Reversibler elektronischer Überlastschutz; Kurzschlussschutz |
| Betriebstemperatur | -20°C bis +45°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV103028– | EAN: 9007985001672 | Hersteller-Art.-Nr.: DPI-01-SCHRACK
Downloads
Foto: Dimmereinsatz 100W/VA, RLC, für dimmbare LED
Foto: Dimmereinsatz 100W/VA, RLC, für dimmbare LED
Foto: Dimmereinsatz 100W/VA, RLC, für dimmbare LED
Foto: Dimmereinsatz 100W/VA, RLC, für dimmbare LED
Datenblatt: Dimmereinsatz 100W/VA, RLC, für dimmbare LED
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Dimmereinsatz EV103028 für alle LEDs geeignet?
Dieser Universal-Dimmer ist für die meisten dimmbaren 230V LED-Lampen konzipiert, die für Phasenanschnitt- oder Phasenabschnittsdimmung ausgelegt sind. Bitte prüfen Sie die Kompatibilität Ihrer LED-Leuchtmittel direkt anhand der Herstellerangaben der Lampe, um ein Flackern zu vermeiden.
Welche Abdeckung benötige ich für diesen Dimmereinsatz?
Dieser Dimmereinsatz ist mit den passenden Dimmerabdeckungen aus der Serie VISIO S 55 kompatibel. Konkret können die Artikel EV1x2013– oder EV1x2313– verwendet werden, um das Design CUBIC oder CLASSIC zu ergänzen.
Kann der Dimmer auch für Halogentrafos genutzt werden?
Ja, der Dimmereinsatz unterstützt sowohl Niedervolt-Halogenlampen mit konventionellen Transformatoren als auch solche mit elektronischen Netzteilen. Er ist somit ein vielseitiger Ersatz für ältere Dimmer-Installationen.
Wie erfolgt die Montage des Schrack Dimmers?
Der Einbau erfolgt als Unterputzmontage in eine Standard-Gerätedose. Die Befestigung wird durch die integrierten Krallen und Schrauben sichergestellt, wobei ein Leiterquerschnitt von bis zu 1,5 mm² in den Schraubklemmen fixiert werden kann.
