Description
Über dieses Produkt

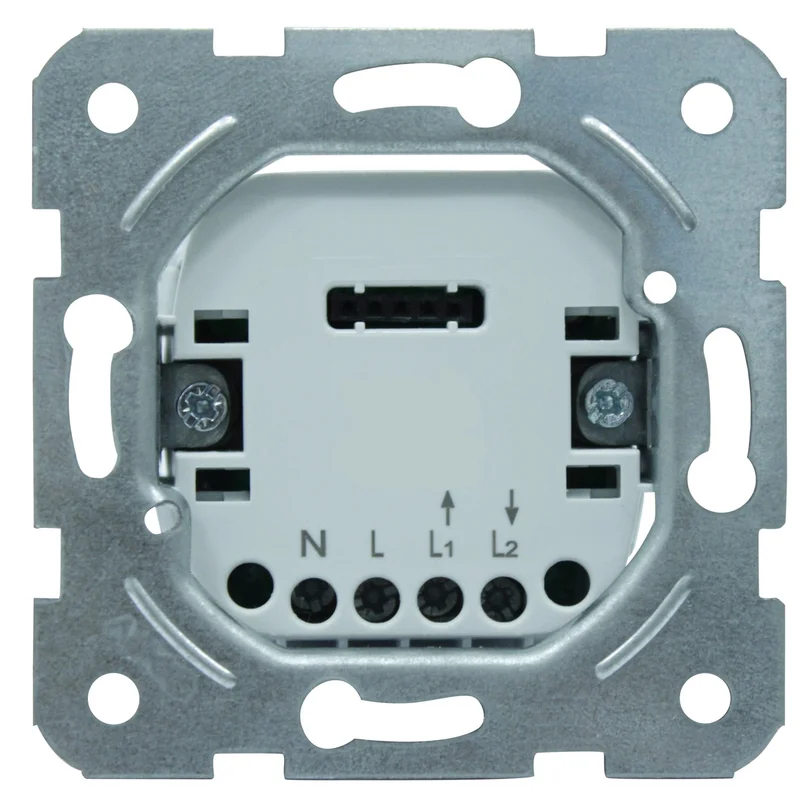

Der elektronische Jalousieschalter-Einsatz von Schrack ermöglicht die präzise Steuerung von zeitprogrammierten Jalousien, Rollläden und Markisen. Das Gerät ist für die Unterputz-Montage konzipiert, besitzt eine Einbautiefe von 35 mm und weist Abmessungen von 70x70x40 mm auf. Der Anschluss erfolgt über Schraubklemmen für Leiterquerschnitte von 1,5 bis 2,5 mm², wobei das System zwei Schließer-Kontakte für die Richtungen rauf und runter bietet. Die Schutzart IP20 sowie der Betrieb bei 230 V AC gewährleisten den zuverlässigen Einsatz in Innenräumen der VISIO S 55 Designlinie. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Schraubklemme für sichere Drahtfixierung bei Leiterquerschnitten von 1,5 bis 2,5 mm².
- Schaltstrom: 2AX für die direkte Ansteuerung gängiger Sonnenschutzantriebe.
- Montageart: Schrauben und Krallen für den standardisierten Unterputz-Einbau in Schalterdosen.
- Kompatibilität: Passend für die Designlinien VISIO S 55, VISIO S 50 und 03-VISIO 50.
Anwendungsbereiche
- Automatisierung von zeitgesteuerten Rollladenantrieben im Wohnbereich.
- Integration von Markisensteuerungen in das bestehende Schalterprogramm.
- Nachrüstung manueller Jalousien in elektronisch gesteuerte Systeme.
Technische Details
| EAN | 9004840678284 |
| Zulässige Leiter | Flexibel; Flexibel mit Aderendhülsen; Starr |
| Anschlussart | Anschlussklemme; Schraubklemme |
| HLief-Artikel Nummer | 91010206 |
| Erweiterung | Aufsatz Elektronisch-Jalousieschalter |
| Kontakte | 2 Schließer |
| Design | CLASSIC; CUBIC |
| Material | ABS; Stahl verzinkt |
| Verbindungsklemmen | nach EN 60669-1 |
| Einbautiefe | 35mm |
| Betriebstemperatur | +5°C bis +30°C |
| Gerät | Elektronik |
| BEST. NR. | EV103007 |
| Hersteller | Schrack |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| LxBxH mm | 70x70x40 |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Betriebsspannung AC | 230V |
| Basisbezeichnung | Jalousieschalter Elektronisch |
| Schutzart | IP20 |
| Schaltstrom | 2AX |
| Gewicht (g) | 65 |
| Befestigungsart | Unterputz |
| Optionales Zubehör | EV103008– |
| Serie | 03-VISIO 50; 02-VISIO S 50; 01-VISIO S 55 |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| VE | 6Stk |
| Prüfzeichen | VDE |
| Nettogewicht | 0,10kg/Stk |
| Produkttyp | Einsatz |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV103007– | EAN: 9004840678284 | Hersteller-Art.-Nr.: 91010206
Produktinformation
Elektronischer Jalousieschalter-Einsatz zum Steuern von zeitprogrammierten Jalousien, Rollläden und Markisen. Zur Komplettierung ist der digitale Jalousieschalter-Aufsatz EV103008–, EV113008– oder EV123008– zu verwenden. Die Ansteuerung des Sonnenschutz-Antriebs erfolgt über zwei separate Schaltausgänge (rauf, runter).
Downloads
| Bedienungsanleitung: Elektronischer Jalousieschalter-Einsatz |
| Foto: Elektronischer Jalousieschalter-Einsatz |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Jalousietaster, Rolladenwippe, Lichtschalter, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Welche Aufsätze sind mit dem Schrack Jalousieschalter-Einsatz EV103007 kompatibel?
Für die Komplettierung dieses Einsatzes müssen die digitalen Jalousieschalter-Aufsätze mit den Artikelnummern EV103008–, EV113008– oder EV123008– verwendet werden. Ohne einen passenden Aufsatz kann die Steuerung der Jalousien nicht erfolgen.
Ist der Schrack EV103007 Jalousieschalter für die Unterputzmontage geeignet?
Ja, dieser Elektronik-Einsatz ist explizit für die Unterputz-Montage konzipiert. Die Befestigung in der Unterputzdose erfolgt mittels Schrauben und Krallen.
Welche Leiterquerschnitte kann ich an den Jalousieschalter anschließen?
Der Schaltereinsatz verfügt über Schraubklemmen, die für starre oder flexible Leiter sowie flexible Leiter mit Aderendhülsen in den Querschnitten 1,5 mm² und 2,5 mm² ausgelegt sind.
Kann ich diesen Jalousieschalter auch für Markisen verwenden?
Ja, der elektronische Schalteinsatz ist für die Steuerung von Jalousien, Rollläden und Markisen geeignet. Er verfügt über zwei separate Schaltausgänge für die Richtungen rauf und runter.
