Description
Über dieses Produkt

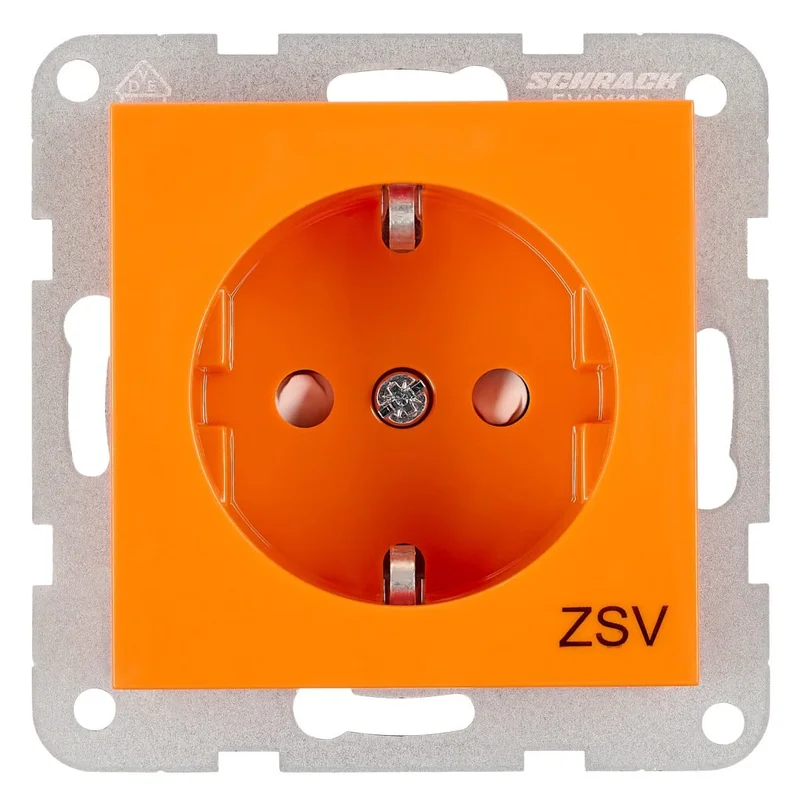

Die Schrack Steckdose aus der Serie VISIO S 55 CUBIC in Orange ist mit einem erhöhten Berührungsschutz und Steckklemmen für die ZSV ausgestattet. Das Gerät ist für eine Betriebsspannung von 230V ausgelegt, weist einen Nennstrom von 16A auf und wird mittels Schraub- und Krallenbefestigung unter Putz installiert. Die Steckdose besteht aus halogenfreiem Kunststoff, Kupfer, Messing sowie verzinktem Stahl und verfügt über die Schutzart IP20. Mit einem Einbaumaß von 70x70x41mm und einer Einbautiefe von 30mm ist sie für die Unterputz-Installation in Schalterprogrammen konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem TELA-Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Berührungsschutz: Erhöhter Schutz gegen unbeabsichtigtes Berühren für mehr Sicherheit.
- Anschlussart: Steckklemmen ermöglichen eine schnelle und sichere Leitungsführung.
- Materialzusammensetzung: Gefertigt aus robustem ABS-Kunststoff und leitfähigen Metallkomponenten.
- Design-Integration: Passgenau für das Flächenschalter VISIO S 55 Design CUBIC.
Anwendungsbereiche
- Installation in Sicherheitsstromversorgungen (ZSV) für klare optische Kennzeichnung.
- Einsatz in Unterputz-Installationsumgebungen im Innenbereich.
- Erweiterung bestehender Schalterprogramme der Serie VISIO S 55.
- Verwendung in Elektroinstallationen, die halogenfreie Materialien erfordern.
Technische Details
| EAN | 9004840817966 |
| VE | 10Stk |
| Verbindungsklemmen | nach IEC 60884-1 |
| Produkttyp | Schukosteckdose |
| Farbe | orange |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| HLief-Artikel Nummer | 91901109 |
| Design | CUBIC |
| Nennstrom | 16A |
| LxBxH mm | 70x70x41 |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| Erweiterung | Farbe Orange, ZSV, Berührungsschutz |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Basisbezeichnung | Steckdose |
| Optionales Zubehör | EV105301–, EV105302–, EV115301–, EV115302–, EV125301–; EV125302– |
| Serie | 01-VISIO S 55 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Anschlussart | Anschlussklemme; Steckklemme |
| Schutzart | IP20 |
| Material | ABS; Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Nettogewicht | 0,07kg/Stk |
| BEST. NR. | EV101316 |
| Gerät | Steckdose |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV101316– | EAN: 9004840817966 | Hersteller-Art.-Nr.: 91901109
Downloads
Foto: Steckdose, erhö Berührungsschutz, Steckklemmen, ZSV, orange
Foto: Steckdose, erhö Berührungsschutz, Steckklemmen, ZSV, orange
Foto: Steckdose, erhö Berührungsschutz, Steckklemmen, ZSV, orange
Foto: Steckdose, erhö Berührungsschutz, Steckklemmen, ZSV, orange
Foto: Steckdose, erhö Berührungsschutz, Steckklemmen, ZSV, orange
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Wofür wird die orangefarbene Steckdose verwendet?
Die orangefarbene Steckdose wird in der Regel für ZSV-Stromkreise (Sicherheitsstromversorgung) verwendet. Die Signalfarbe dient der optischen Unterscheidung von regulären Steckdosen in einem Gebäude.
Ist die Schrack VISIO S 55 für starre Leiter geeignet?
Ja, diese Steckdose ist für den Anschluss von starren Leitern mit einem Querschnitt von 1,5mm² bis 2,5mm² ausgelegt. Die integrierten Steckklemmen ermöglichen eine feste und sichere Verbindung der Leiter.
Welche Einbautiefe benötigt die Steckdose für die Unterputz-Montage?
Die Unterputz-Steckdose der Serie VISIO S 55 benötigt eine Einbautiefe von 30mm. Sie lässt sich mittels der vorhandenen Schraub- und Krallenbefestigung in gängigen Unterputzdosen installieren.
Ist die Steckdose mit Schrack VISIO S 55 CUBIC Rahmen kompatibel?
Ja, das Modell ist speziell für das Flächenschalterprogramm VISIO S 55 im Design CUBIC konzipiert. Es lässt sich nahtlos in die entsprechenden Abdeckrahmen dieser Serie integrieren.
