Über dieses Produkt

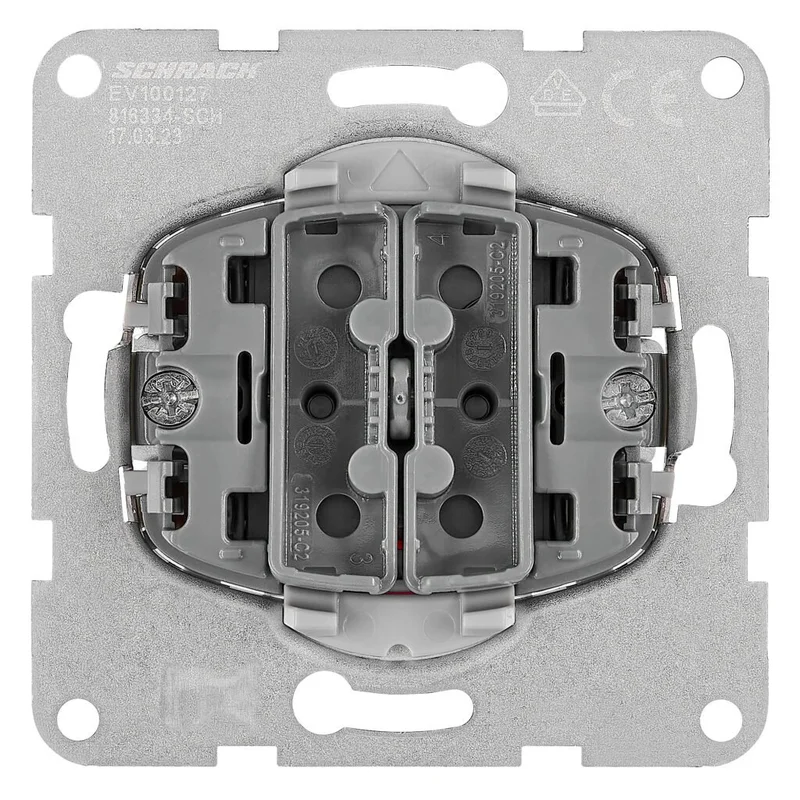

Der Jalousietaster-Einsatz von Schrack mit praktischen Steckklemmen ermöglicht eine präzise Steuerung Ihrer elektrischen Jalousien und Rolläden. Dieses Modell ist für Unterputzmontage konzipiert, bietet einen Bemessungsstrom von 10 A und deckt mit seinen 70x70x40 mm Abmessungen gängige Installationsanforderungen ab. Der Schließerkontakt ist für die Serien VISIO S 55 sowie VISIO S 50 ausgelegt und besteht aus einer robusten Kombination aus Kunststoff, Kupfer und Messing. Durch den Anschluss über Steckklemmen erfolgt die Montage in der Unterputzdose effizient und zeitsparend. Wir versenden diesen Jalousietaster-Einsatz innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Steckklemme für eine werkzeuglose und sichere Aderfixierung.
- Schutzart: IP20, geeignet für die trockene Innenrauminstallation.
- Kompatibilität: Passend für Schalterprogramme der Designlinien VISIO S 55 und S 50.
- Leiterquerschnitt: Kompatibel mit starren Leitern von 1,5 bis 2,5 mm².
Anwendungsbereiche
- Manuelle Steuerung von elektrischen Rolläden in Wohnräumen.
- Integration in moderne Unterputz-Schalterprogramme für Jalousien.
- Nachrüstung bestehender Schalterinstallationen in Neubauten und Renovierungen.
- Schaltung von motorbetriebenen Sonnenschutzsystemen über einen Jalousietaster.
Technische Details
| EAN | 9004840921069 |
| Nettogewicht | 0,09kg/Stk |
| VE | 10Stk |
| Gerät | Taster |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| Basisbezeichnung | Jalousietaster |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| BEST. NR. | EV100127 |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Ausführung | Schliesserkontakt |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Anschlussart | Anschlussklemme; Steckklemme |
| Schutzart | IP20 |
| Erweiterung | Wippe-Doppel; Wippe- Doppel Pfeilsymbolen |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| HLief-Artikel Nummer | 91906016 |
| Optionales Zubehör | EV102212–; EV112212–; EV122212–; EV102312–; EV112312–; EV122312– |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100127– | EAN: 9004840921069 | Hersteller-Art.-Nr.: 91906016
Downloads
| Foto: Jalousietaster-Einsatz, Steckklemmen Foto: Jalousietaster-Einsatz, Steckklemmen Foto: Jalousietaster-Einsatz, Steckklemmen Foto: Jalousietaster-Einsatz, Steckklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Jalousietaster, Rolladenwippe, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Jalousietaster-Einsatz für VISIO S 55 geeignet?
Ja, dieser Jalousietaster-Einsatz ist speziell für die Serie VISIO S 55 sowie VISIO S 50 konzipiert. Er lässt sich nahtlos in das entsprechende Schalterprogramm integrieren.
Welche Leiterquerschnitte kann ich für die Steckklemmen verwenden?
Die Anschlussklemmen des Jalousietaster-Einsatzes sind für starre Leiter mit einem Querschnitt von 1,5 mm² bis 2,5 mm² ausgelegt. Achten Sie auf eine saubere Abisolierung für einen sicheren Kontakt.
Kann der Taster auch für Rolladensteuerungen verwendet werden?
Ja, der Einsatz ist als Jalousietaster vorgesehen und dient zur Bedienung von Jalousien und Rolladenmotoren. Er verfügt über einen Schließerkontakt und unterstützt die typische Wippen-Bedienung.
Erfordert der Einbau spezielle Werkzeuge?
Aufgrund der verbauten Steckklemmen ist der Anschluss der Adern ohne zusätzliches Schraubwerkzeug möglich. Die Befestigung in der Unterputzdose erfolgt standardmäßig über Schrauben und Krallen.
