EV100124– Doppeltaster-Einsatz, Schließer, SchraubklemmenVerkaufseinheit 1Stk

Description

Über dieses Produkt

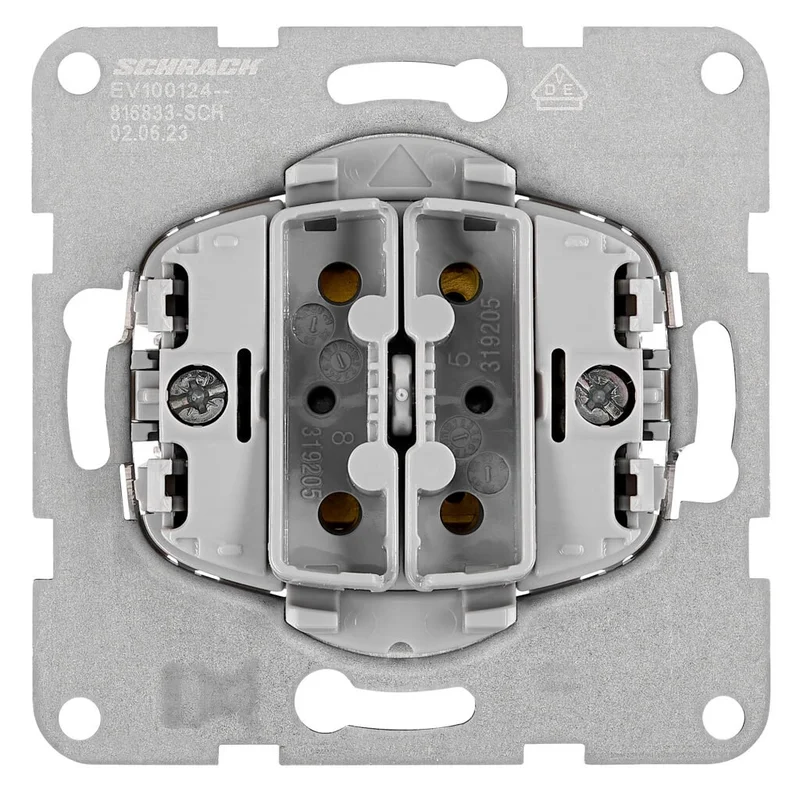

Der Schrack Doppeltaster-Einsatz als Schließer mit Schraubklemmen ist ein kompakter Taster für moderne Elektroinstallationen. Das Gerät ist für eine Betriebsspannung von 230V ausgelegt und verfügt über getrennte Strombahnen für flexible Schaltmöglichkeiten. Mit einer Einbautiefe von 30 mm lässt sich der Einsatz in Unterputzdosen der VISIO S 55 und VISIO S 50 Serien installieren. Der Bemessungsstrom beträgt 10 A für ohmsche sowie induktive Lasten bei einer Schutzart von IP20. Der Doppeltaster ist für die Ansteuerung von Beleuchtungs- oder Jalousiesteuerungen in Wohn- und Gewerbeobjekten geeignet. Die Lieferzeit beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Anschlussart: Schraubklemme für Leiterquerschnitte von 1,5 bis 2,5 mm² ermöglicht sichere Verbindungen.
• Bauweise: Halogenfreier Kunststoff und Kontaktmaterial aus Kupfer sorgen für eine robuste elektrische Leitfähigkeit.
• Installation: Montage über Schrauben und Krallen für festen Halt in handelsüblichen Unterputzdosen.
• Kompatibilität: Passend für das Schalterprogramm VISIO S 55 und S 50, inklusive CLASSIC und CUBIC Design-Varianten.

Anwendungsbereiche

• Manuelle Betätigung von Lichtstromkreisen in Fluren oder Wohnräumen.
• Integration in Impulssteuerungen für Treppenlicht-Zeitschalter.
• Schaltvorgänge für Jalousie- oder Rolladensteuerungen in Unterputz-Installationen.
• Einsatz als Taster-Signalgeber in Elektroinstallationen mit getrennten Stromkreisen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100124– | EAN: 9004840921045 | Hersteller-Art.-Nr.: 91916073

Downloads

Suchbegriffe

Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26

Häufig gestellte Fragen

Ist der Schrack Doppeltaster für das VISIO S 55 Design geeignet?

Ja, der Doppeltaster-Einsatz ist vollständig kompatibel mit den Schalterprogrammen VISIO S 55 sowie VISIO S 50. Er lässt sich problemlos in die entsprechenden Abdeckrahmen der CUBIC oder CLASSIC Designlinien integrieren.

Welcher Leiterquerschnitt kann bei der Schraubklemme verwendet werden?

Der Taster verfügt über Anschlussklemmen, die für flexible Leiter mit einem Querschnitt von 1,5 mm² bis 2,5 mm² zugelassen sind. Die Verbindungsklemmen entsprechen dabei der EN 60669-1 für eine fachgerechte Elektroinstallation.

Handelt es sich bei diesem Einsatz um einen Taster oder einen Schalter?

Dieser Artikel ist ein Doppeltaster mit Schließerkontakt. Im Gegensatz zu einem rastenden Wippschalter kehrt der Taster nach der Betätigung in seine Ausgangsposition zurück, was ihn für Steuerungsaufgaben oder Treppenlichtzeitschalter nutzbar macht.

Wie tief muss die Unterputzdose für diesen Taster sein?

Die Einbautiefe des Einsatzes beträgt 30 mm. Eine Standard-Unterputzdose mit einer Tiefe von 40 mm oder mehr ist ausreichend, um den Schaltereinsatz samt Verdrahtung korrekt zu montieren.
