Description
Über dieses Produkt

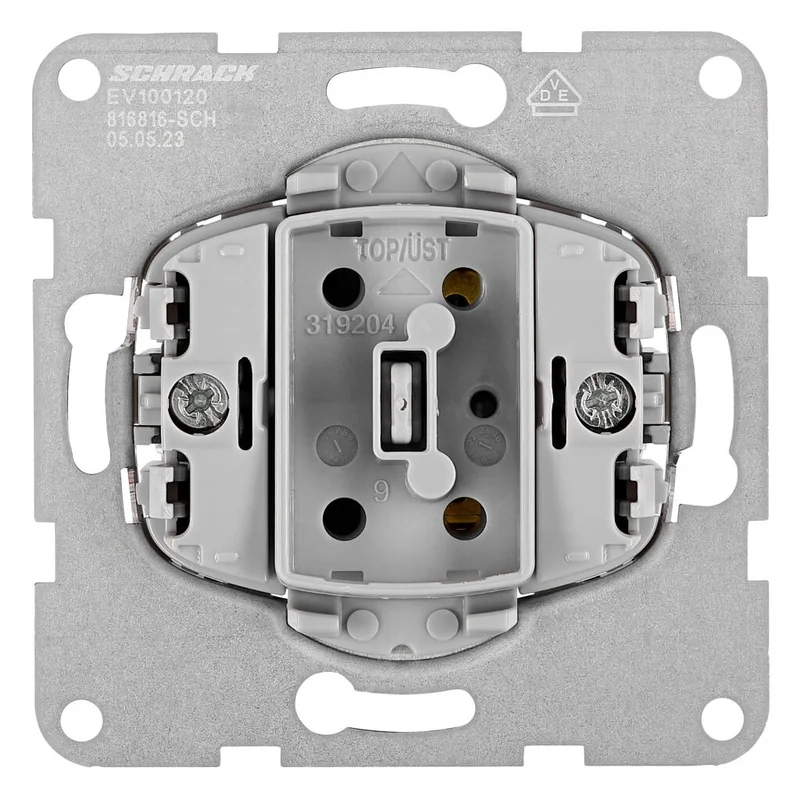

Der Taster-Einsatz Schließer von Schrack ist ein kompakter Unterputz-Schalter, der zuverlässig über Schraubklemmen für 10 A Bemessungsstrom ausgelegt ist. Das Gerät ist für die VISIO S 55 und VISIO S 50 Serien konzipiert und weist ein Abmaß von 70x70x40 mm auf. Mit einer Einbautiefe von 30 mm und einer Schutzart von IP20 lässt er sich flexibel in Unterputzdosen montieren. Dank der Ausführung als Schließerkontakt und der Eignung für Leitungen von 1,5 bis 2,5 mm² ist dieser Taster für diverse Installationsanforderungen geeignet. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 10 A – Sicherer Betrieb für ohmsche und induktive Lasten.
- Anschlussart: Schraubklemme – Robuste und dauerhafte Verbindung der Leiter.
- Montageart: Unterputz mit Schraub- und Krallenbefestigung – Einfache Installation in Standard-Wanddosen.
- Schutzart IP20 – Sicherer Schutz der elektrischen Kontakte im Innenbereich.
Anwendungsbereiche
- Integration in Schalterprogramme der Serien VISIO S 55 und VISIO S 50.
- Installation von Taster-Schaltungen zur Lichtsteuerung.
- Einsatz als Schließerkontakt in Verbindung mit Wippen für verschiedenste Symbole wie Glocke oder Lüfter.
Technische Details
| EAN | 9004840921007 |
| Erweiterung | Wippe; Wippe Symbol Licht; Wippe Symbol Glocke; Wippe Symbol Schlüssel; Wippe Symbol EIN/AUS; Wippe Symbol Lüfter |
| VE | 10Stk |
| Gerät | Taster |
| Basisbezeichnung | Taster Schließer |
| Anschlussart | Schraubklemme |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Optionales Zubehör | EV105301–; EV102301–; EV105001–; EV102201– |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Ausführung | Schliesserkontakt |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Nettogewicht | 0,06kg/Stk |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Zulässige Leiter | Flexibel |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| HLief-Artikel Nummer | 91916095 |
| Nachhaltigkeit | ROHS |
| BEST. NR. | EV100120 |
| Montageart | Schrauben und Krallen |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100120– | EAN: 9004840921007 | Hersteller-Art.-Nr.: 91916095
Downloads
| Foto: Taster-Einsatz, Schließer, Schraubklemmen Foto: Taster-Einsatz, Schließer, Schraubklemmen Foto: Taster-Einsatz, Schließer, Schraubklemmen Foto: Taster-Einsatz, Schließer, Schraubklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Taster-Einsatz mit VISIO S 55 und 50 kompatibel?
Ja, dieser Taster-Einsatz wurde speziell für die Schalterprogramme VISIO S 55 (55×55 mm) sowie VISIO S 50 (50×50 mm) entwickelt. Er lässt sich problemlos in diese Systemdesigns integrieren.
Welcher Leiterquerschnitt kann am Schließer-Taster angeschlossen werden?
Der Taster-Einsatz mit Schraubklemmen ist für flexible Leiter mit einem Querschnitt von 1,5 mm² bis 2,5 mm² zugelassen. Damit ist eine stabile Verbindung in der Unterputz-Installation gewährleistet.
Kann der Taster als Ersatz für einen Lichtschalter verwendet werden?
Der Schrack Taster-Einsatz ist ein Schließerkontakt, der sich für Tasterschaltungen eignet, wie sie etwa bei Treppenlicht-Zeitschaltern oder Stromstoßrelais zum Einsatz kommen. Er kehrt nach der Betätigung in seine Ausgangsposition zurück, im Gegensatz zu einem rastenden Lichtschalter.
Wie tief muss die Unterputzdose für den Einbau sein?
Der Taster-Einsatz verfügt über eine Einbautiefe von 30 mm. Dies ermöglicht eine einfache Montage in handelsüblichen Unterputz-Gerätedosen.
