Über dieses Produkt

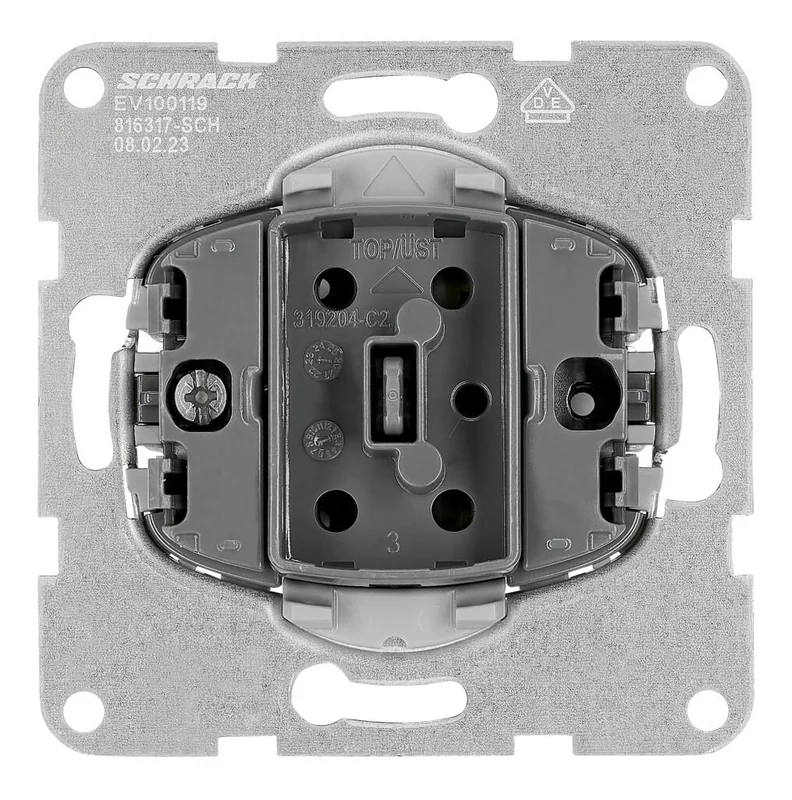

Der Taster-Einsatz Schließer von Schrack ist ein robuster Unterputz-Taster für Schalterprogramme der Serien VISIO S 55 und VISIO S 50. Das Gerät ist für eine Betriebsspannung von 230V ausgelegt und verfügt über eine Strombelastbarkeit von 10A für ohmsche sowie induktive Lasten. Der Anschluss der Leitungen erfolgt unkompliziert über Steckklemmen, wobei ein Leiterquerschnitt von 1,5mm² bis 2,5mm² unterstützt wird. Dank der kompakten Einbautiefe von 30mm bei Abmessungen von 74x74x38mm lässt sich der Taster in Standard-Unterputzdosen installieren. Dieser Einsatz ist für vielfältige Steuerungsaufgaben in der modernen Haustechnik konzipiert. Die Lieferung dieses Artikels erfolgt innerhalb von 1 bis 3 Werktagen direkt zu Ihnen nach Hause. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Steckklemme – ermöglicht eine schnelle und sichere Montage ohne Schraubaufwand.
- Gehäusematerial: Kunststoff, Kupfer, Messing – sorgt für Langlebigkeit und elektrische Sicherheit.
- Befestigungsart: Schrauben und Krallen – bietet flexiblen Halt in unterschiedlichen Wanddosen.
- Schutzart IP20: Ausgelegt für den geschützten Innenbereich in Wohn- und Gewerberäumen.
- Halogenfrei: Materialbeschaffenheit trägt zu erhöhter Sicherheit im Brandfall bei.
Anwendungsbereiche
- Steuerung von Lichtstromkreisen in Kombination mit Stromstoßrelais.
- Anbindung von Tasterschnittstellen für die Gebäudeautomation.
- Einbau in VISIO S 55 und VISIO S 50 Designrahmen.
- Integration in moderne Wohn- und Büroinstallationen.
Technische Details
| EAN | 9004840920994 |
| Erweiterung | Wippe; Wippe Symbol Licht; Wippe Symbol Glocke; Wippe Symbol Schlüssel; Wippe Symbol EIN/AUS; Wippe Symbol Lüfter |
| VE | 10Stk |
| Gerät | Taster |
| Basisbezeichnung | Taster Schließer |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Optionales Zubehör | EV105301–; EV102301–; EV105001–; EV102201– |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Ausführung | Schliesserkontakt |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Anschlussart | Steckklemme |
| Nettogewicht | 0,06kg/Stk |
| HLief-Artikel Nummer | 91906003 |
| Befestigungsart | Unterputz |
| BEST. NR. | EV100119 |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100119– | EAN: 9004840920994 | Hersteller-Art.-Nr.: 91906003
Downloads
| Foto: Taster-Einsatz, Schließer, Steckklemmen Foto: Taster-Einsatz, Schließer, Steckklemmen Foto: Taster-Einsatz, Schließer, Steckklemmen Foto: Taster-Einsatz, Schließer, Steckklemmen Foto: Taster-Einsatz, Schließer, Steckklemmen Foto: Taster-Einsatz, Schließer, Steckklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack VISIO Taster für VISIO S 50 Rahmen geeignet?
Ja, der Taster-Einsatz ist explizit für die Serien VISIO S 55 und VISIO S 50 kompatibel. Sie können das Modul problemlos in entsprechende Design-Rahmen der beiden Serien integrieren.
Welche Leiterquerschnitte kann ich an den Taster anschließen?
Der Taster-Einsatz unterstützt starre Leiter mit einem Querschnitt von 1,5mm² bis 2,5mm². Dank der praktischen Steckklemmen erfolgt der Anschluss schnell und sicher.
Handelt es sich bei diesem Einsatz um einen Taster oder einen Schalter?
Es handelt sich um einen Taster mit Schließerkontakt. Er kehrt nach der Betätigung in seine Ausgangsstellung zurück, was ihn zum Schalten von Stromstoßrelais oder für die Lichtsteuerung prädestiniert.
Wie tief muss die Unterputzdose für diesen Taster sein?
Der Einsatz besitzt eine Einbautiefe von 30mm. Er ist daher in handelsübliche Standard-Unterputzdosen problemlos einbaubar.
