Über dieses Produkt

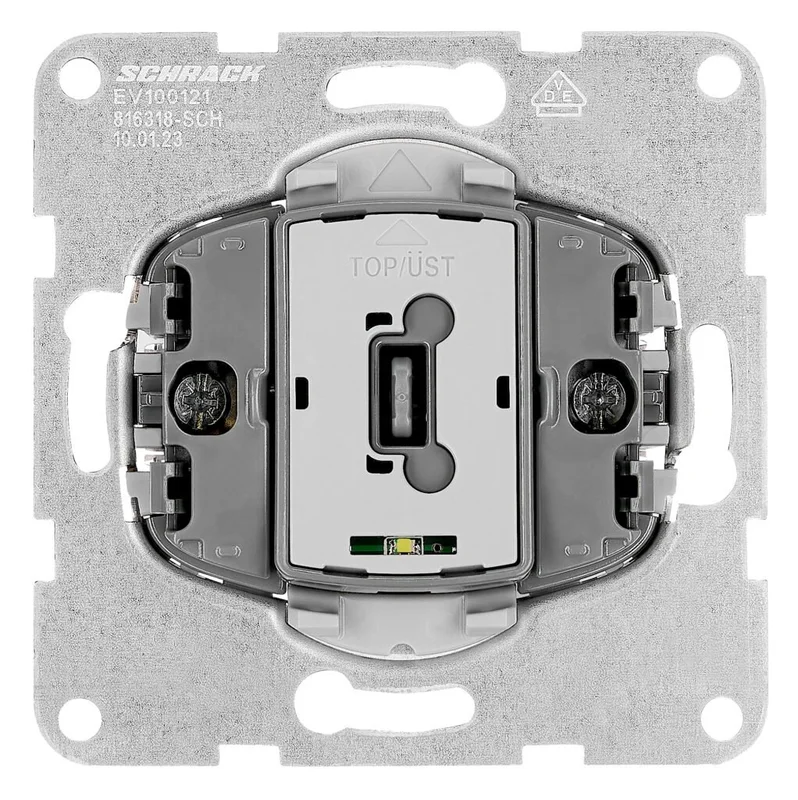

Der Wechselschalter mit Kontrolllicht von Schrack ist ein robustes Schaltgerät aus dem VISIO S Design-Programm, das eine klare Statusanzeige ermöglicht. Das Gerät ist für eine Betriebsspannung von 230V ausgelegt und verfügt über eine Steckklemme für eine schnelle Installation von Leitern mit 1,5 bis 2,5 mm² Querschnitt. Mit den Abmessungen von 74x74x38 mm und einer Einbautiefe von 30 mm passt der Schalter in Standard-Unterputzdosen. Er besteht aus widerstandsfähigem Kunststoff, Kupfer, Messing sowie verzinktem Stahl und erfüllt die Schutzart IP20. Der Einsatz erfolgt in Innenräumen zur Steuerung von Lichtquellen, bei denen eine visuelle Kontrolle des Schaltzustands erforderlich ist. Den Wechselschalter mit Kontrolllicht liefern wir Ihnen innerhalb von 1 bis 3 Werktagen direkt zu Ihnen nach Hause. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart Steckklemme: Ermöglicht eine zeitsparende und sichere Leiterbefestigung.
- Integriertes Kontrolllicht: Zeigt den Schaltzustand der angeschlossenen Verbraucher direkt am Schalter an.
- Halogenfreies Material: Gewährleistet erhöhte Sicherheit bei Brandereignissen durch minimierte Rauchentwicklung.
- Unterputz-Montage: Sorgt für ein bündiges und sauberes Erscheinungsbild in Schalterrahmen der Serie VISIO S 55 oder 50.
Anwendungsbereiche
- Steuerung von Flurbeleuchtungen mit Kontrollfunktion.
- Schaltung von Lichtquellen in Kellern oder Garagen mit Anzeige des Schaltstatus.
- Bedienung von Leuchten in Wohnräumen durch Wechselschaltung.
Technische Details
| EAN | 9004840920680 |
| Erweiterung | Wippe transparenter Linse; Wippe roter Linse; Wippe transparenter Linse, Symbol Licht; Wippe transparenter Linse, Symbol Glocke; Wippe transparenter Linse, Symbol Lüfter; Wippe beleuchtetem Schriftfeld |
| Gerät | Schalter |
| VE | 10Stk |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| BEST. NR. | EV100115 |
| HLief-Artikel Nummer | 91906090 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Optionales Zubehör | EV105301–; EV102307–; EV102308–; EV105001–; EV102207–; EV102208– |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Anschlussart | Steckklemme |
| Nettogewicht | 0,06kg/Stk |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Basisbezeichnung | Wechselschalter mit Kontrolllicht |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100115– | EAN: 9004840920680 | Hersteller-Art.-Nr.: 91906090
Downloads
| Foto: Wechselschalter mit Kontrolllicht, Steckklemmen |
| Schaltbild: Wechselschalter mit Kontrolllicht, Steckklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Wechselschalter mit Kontrolllicht für 2,5 mm² Leitungen geeignet?
Ja, der Wechselschalter ist für starre Leiter mit einem Querschnitt von sowohl 1,5 mm² als auch 2,5 mm² ausgelegt. Die integrierten Steckklemmen ermöglichen eine sichere Verbindung dieser Leitergrößen bei der Unterputz-Installation.
Kann ich den Wechselschalter in ein VISIO S 55 System einbauen?
Dieser Schalter ist vollständig mit der Serie VISIO S 55 sowie VISIO S 50 kompatibel. Er lässt sich problemlos in die entsprechenden Abdeckrahmen der Designs Classic oder Cubic integrieren.
Wird bei diesem Schalter ein Kontrolllicht benötigt?
Ein Wechselschalter mit Kontrolllicht ist sinnvoll, wenn Sie den Schaltzustand einer Lampe von einem anderen Ort aus erkennen möchten. Das Gerät signalisiert optisch, ob der Stromkreis geschlossen oder unterbrochen ist.
Wie wird der Schalter in der Unterputzdose befestigt?
Der Wechselschalter verfügt über eine Befestigung mittels Schrauben und Krallen. Dies ermöglicht eine stabile und einfache Montage in handelsüblichen Unterputz-Schalterdosen bei einer Einbautiefe von 30 mm.
