Über dieses Produkt

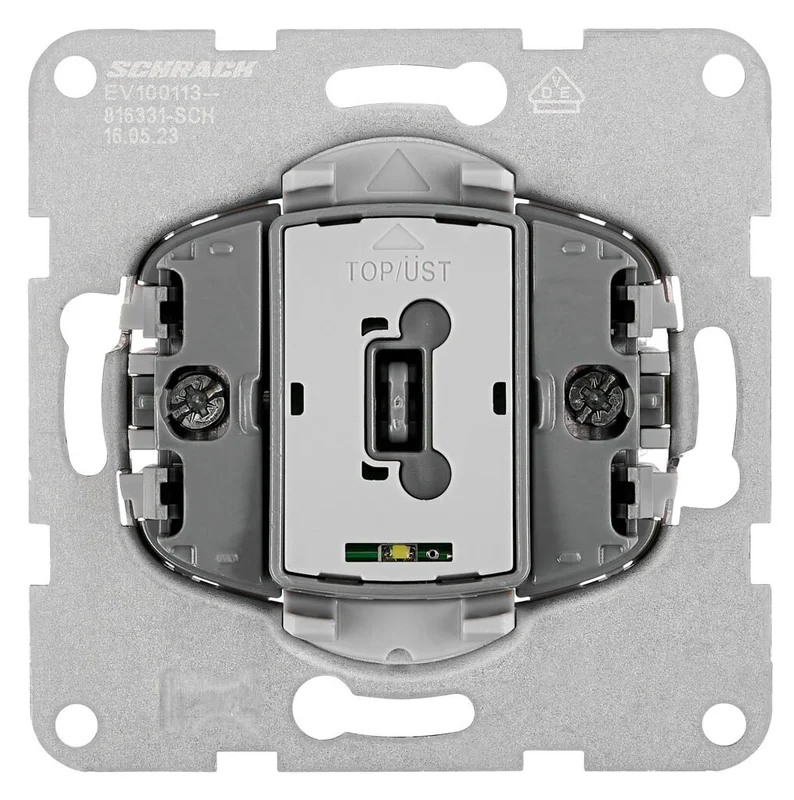

Der Wechselschalter-Einsatz mit Orientierungslicht von Schrack ist für die komfortable Steuerung von Lichtquellen in Innenräumen konzipiert. Das Gerät arbeitet mit einer Betriebsspannung von 230V bei einem Bemessungsstrom von 10A und verfügt über eine praktische Steckklemme für Leiterquerschnitte von 1,5 bis 2,5mm². Mit seinen Abmessungen von 74x74x38mm und einer Einbautiefe von 30mm integriert sich der Schalter in das Design VISIO S 55 und VISIO S 50. Durch die Unterputz-Montage mittels Schrauben und Krallen eignet sich der Einsatz für die Installation in standardisierten Schalterdosen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Steckklemmen für eine zeitsparende und feste Verdrahtung.
- Betriebsspannung: 230V AC mit 10A Bemessungsstrom für gängige Stromkreise.
- Montage: Unterputz mit Schrauben und Krallen für stabilen Halt in der Wand.
- Ausstattung: Integriertes Orientierungslicht zur besseren Sichtbarkeit im Dunkeln.
- Material: Robuste Ausführung aus Kunststoff, Kupfer, Messing und verzinktem Stahl.
Anwendungsbereiche
- Flure und Treppenhäuser zur Orientierung bei Nacht.
- Wohnräume zur bequemen Lichtschaltung von zwei Stellen aus.
- Einsatz in Schalterprogrammen der Serien VISIO S 55 und VISIO S 50.
- Installation in öffentlichen Gebäuden, die ein Orientierungslicht erfordern.
Technische Details
| EAN | 9004840920666 |
| Erweiterung | Wippe transparenter Linse; Wippe roter Linse; Wippe transparenter Linse, Symbol Licht; Wippe transparenter Linse, Symbol Glocke; Wippe transparenter Linse, Symbol Lüfter; Wippe beleuchtetem Schriftfeld |
| Gerät | Schalter |
| VE | 10Stk |
| BEST. NR. | EV100113 |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | 91906063 |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Optionales Zubehör | EV105301–; EV102307–; EV102308–; EV105001–; EV102207–; EV102208– |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Anschlussart | Steckklemme |
| Nettogewicht | 0,06kg/Stk |
| Basisbezeichnung | Wechselschalter mit Orientierungslicht |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Ausstattung | Orientierungslicht |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100113– | EAN: 9004840920666 | Hersteller-Art.-Nr.: 91906063
Downloads
| Foto: Wechselschalter-Einsatz mit Orientierungslicht, Steckklemmen Foto: Wechselschalter-Einsatz mit Orientierungslicht, Steckklemmen Foto: Wechselschalter-Einsatz mit Orientierungslicht, Steckklemmen Foto: Wechselschalter-Einsatz mit Orientierungslicht, Steckklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Wechselschalter für die VISIO S 55 Serie geeignet?
Ja, der Wechselschalter-Einsatz mit der Artikelnummer EV100113– ist passgenau für die Schalterprogramme VISIO S 55 und VISIO S 50 ausgelegt. Er lässt sich nahtlos in das Cubic oder Classic Design der Serie integrieren.
Welchen Leitungsquerschnitt kann ich an die Steckklemmen anschließen?
Dieser Schalter verfügt über Steckklemmen, die für starre Leiter mit einem Querschnitt von 1,5mm² bis 2,5mm² zugelassen sind. Dies ermöglicht eine normgerechte und sichere Installation in der Unterputzdose.
Wozu dient das integrierte Orientierungslicht im Schalter?
Das Orientierungslicht erleichtert das Auffinden des Schalters in dunklen Umgebungen, beispielsweise in nächtlichen Fluren. Es ist direkt in den Wechselschalter-Einsatz integriert und kann mit verschiedenen Wippen, etwa mit transparenter Linse, kombiniert werden.
Benötige ich spezielles Werkzeug für die Montage des Schalters?
Der Wechselschalter ist für eine Unterputz-Montage vorgesehen und verfügt über eine Befestigung mittels Schrauben und Krallen. Er ist für eine Einbautiefe von 30mm optimiert und passt in handelsübliche Unterputzdosen.
