Description
Über dieses Produkt
Der Schrack Ausschalter-Einsatz mit Kontrolllicht, 2-polig, ist ein zuverlässiger Schaltereinsatz aus der VISIO S 55 und S 50 Serie für die Unterputz-Installation. Dieses Gerät arbeitet mit einer Betriebsspannung von 230V und ist für einen Bemessungsstrom von 10A (ohmsch, induktiv) ausgelegt. Der Einsatz verfügt über praktische Steckklemmen, die einen Anschluss für Leiterquerschnitte von 1,5mm² bis 2,5mm² ermöglichen. Mit einer Einbautiefe von 30mm und kompakten Maßen von 74x74x38mm lässt sich das Element in verschiedene Schalterprogramme der Designlinien CLASSIC und CUBIC integrieren. Dieser 2-polige Schalter wird zur präzisen Steuerung von Stromkreisen in Innenräumen eingesetzt, wobei das integrierte Kontrolllicht den jeweiligen Schaltzustand visualisiert. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen versandbereit bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 2-polige Ausführung: Ermöglicht die allpolige Trennung des Stromkreises für erhöhte Sicherheit.
- Integriertes Kontrolllicht: Zeigt den Schaltstatus des Stromkreises direkt am Schalter an.
- Steckklemmen-Anschluss: Schnelle und sichere Montage für starre Leiter von 1,5mm² bis 2,5mm².
- Kompaktes Design: Einbautiefe von nur 30mm für eine einfache Unterputz-Montage in Standard-Gerätedosen.
- Materialmix: Gefertigt aus robustem Kunststoff, Kupfer, Messing und verzinktem Stahl für Langlebigkeit.
Anwendungsbereiche
- Steuerung von Beleuchtungsanlagen in Wohn- und Gewerberäumen.
- Einbindung in VISIO S 55 oder VISIO S 50 Schalterprogramme bei Renovierungen.
- Einsatz in Stromkreisen, bei denen eine optische Statusanzeige via Kontrolllicht erforderlich ist.
- Montage in Unterputz-Installationen bei Neubauten oder Sanierungen.
Technische Details
| EAN | 9004840920604 |
| Erweiterung | Wippe transparenter Linse; Wippe roter Linse; Wippe transparenter Linse, Symbol Licht; Wippe transparenter Linse, Symbol Glocke; Wippe transparenter Linse, Symbol Lüfter; Wippe beleuchtetem Schriftfeld |
| Gerät | Schalter |
| VE | 10Stk |
| HLief-Artikel Nummer | 91906074 |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| BEST. NR. | EV100107 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Ausführung | 2-polig |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Optionales Zubehör | EV105301–; EV102307–; EV102308–; EV105001–; EV102207–; EV102208– |
| Basisbezeichnung | Ausschalter mit Kontrolllicht 2-polig |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Anschlussart | Steckklemme |
| Nettogewicht | 0,06kg/Stk |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Ausstattung | Kontrolllicht |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100107– | EAN: 9004840920604 | Hersteller-Art.-Nr.: 91906074
Downloads

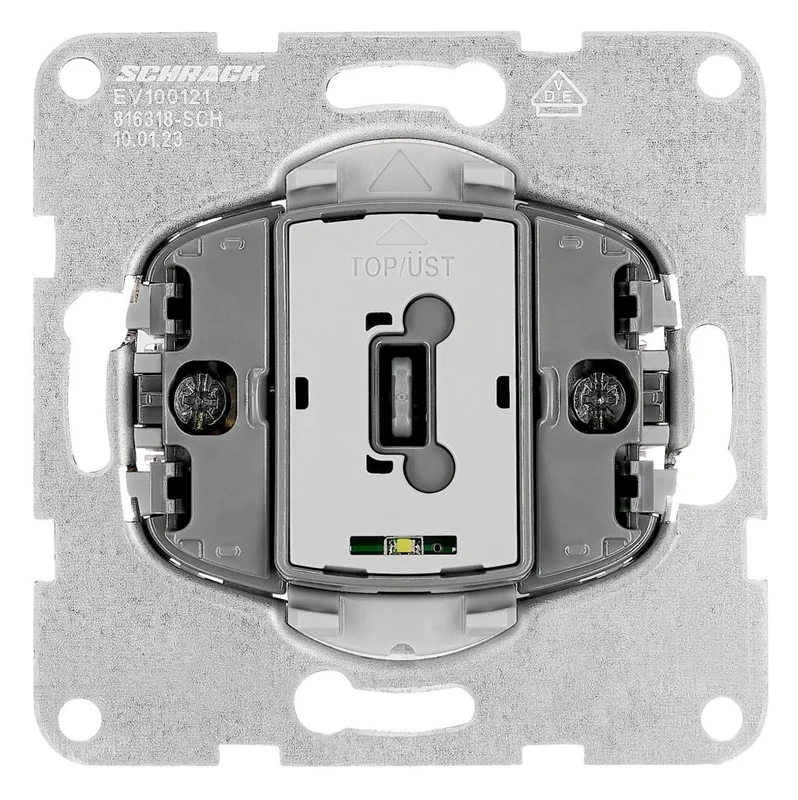

| Foto: Ausschalter-Einsatz mit Kontrolllicht, 2-polig, Steckklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Was bedeutet 2-polig beim Schrack Ausschalter EV100107?
Die 2-polige Ausführung des Schrack Ausschalter-Einsatzes bedeutet, dass sowohl der Außenleiter als auch der Neutralleiter gleichzeitig getrennt werden. Dies bietet eine erhöhte Sicherheit bei der Wartung oder bei speziellen Anforderungen an die Stromkreisunterbrechung.
Ist der Ausschalter für die VISIO S 55 Serie geeignet?
Ja, der Schaltereinsatz ist speziell für die Schalterprogramme VISIO S 55 sowie VISIO S 50 konzipiert. Er ist sowohl in der Designlinie CLASSIC als auch CUBIC einsetzbar.
Welcher Leiterquerschnitt kann an den Steckklemmen angeschlossen werden?
Die Steckklemmen des Schalters sind für den Anschluss von starren Leitern mit einem Querschnitt von 1,5mm² bis 2,5mm² zugelassen. Dies deckt die gängigen Leitungsquerschnitte in der Unterputz-Hausinstallation ab.
Kann der Schalter auch ohne Rahmen montiert werden?
Der Schalter wird als Unterputz-Einsatz geliefert und benötigt für eine vollständige Installation ein passendes Abdeckelement (Wippe) sowie einen entsprechenden Rahmen aus der VISIO S Serie. Sie können den Schalter bei TELA online bestellen und die passende Blende optional ergänzen.
