Über dieses Produkt

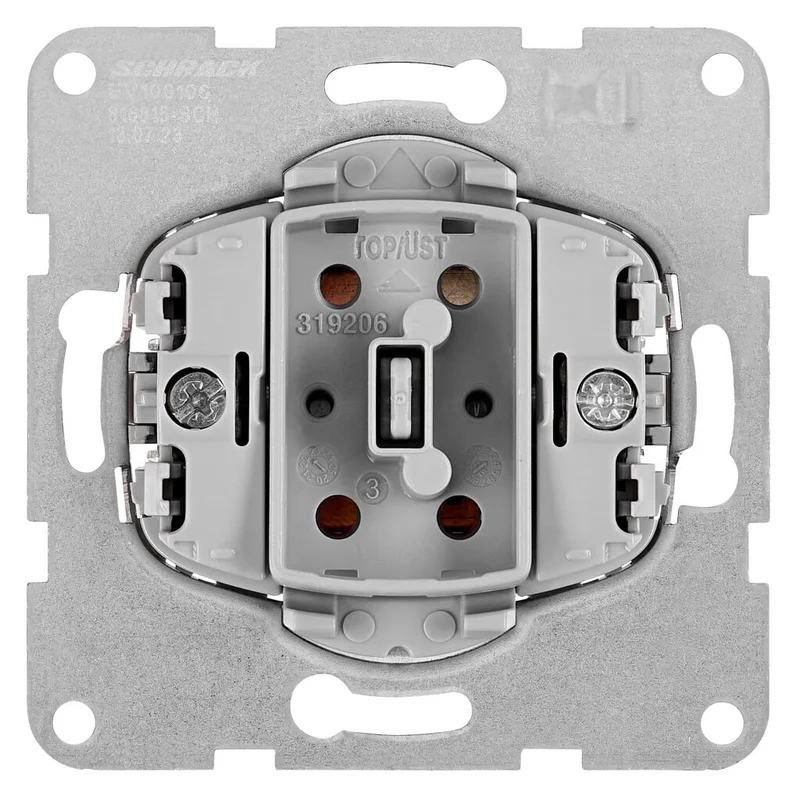

Der Schrack Ausschalter-Einsatz 2-polig mit Schraubklemmen ist ein robustes Schalterelement für die VISIO S 55 und VISIO S 50 Serien. Mit einer Betriebsspannung von 230V und einem Bemessungsstrom von 10A für ohmsche und induktive Lasten ausgelegt, bietet er eine zuverlässige Schaltfunktion. Das Gehäuse besteht aus Kunststoff, Kupfer sowie Messing und weist eine Einbautiefe von 30mm bei Abmessungen von 73,5×73,5×37,8mm auf. Die Montage erfolgt mittels Schrauben und Krallen unter Putz in der Schutzart IP20. Dieser 2-polige Schaltereinsatz dient der Unterbrechung beider Pole und lässt sich flexibel mit verschiedenen Wippen der Designlinien CUBIC und CLASSIC kombinieren. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Ausführung: 2-polig – ermöglicht die sichere Unterbrechung beider Leiter (Phase und Neutralleiter).
- Anschlussart: Schraubklemme – sorgt für festen Halt der Leiter mit 1,5 mm² bis 2,5 mm² Querschnitt.
- Kompatibilität: VISIO S 55 (55×55) und VISIO S 50 (50×50) – flexibel einsetzbar in verschiedenen Schalterprogrammen.
- Materialmix: Kunststoff, Kupfer und verzinkter Stahl – gewährleistet Langlebigkeit durch halogenfreie Komponenten.
Anwendungsbereiche
- Installation in Unterputzdosen für klassische Lichtsteuerungen.
- Einbau in Wohnräumen in Kombination mit Schalterabdeckungen der Serie VISIO S.
- Einsatz als 2-poliger Trennschalter für elektrische Geräte in trockenen Innenräumen.
Technische Details
| EAN | 9004840920598 |
| Gerät | Schalter |
| Erweiterung | Wippe; Wippe Symbol Licht; Wippe Symbol Glocke; Wippe Symbol Schlüssel; Wippe Symbol EIN/AUS; Wippe Symbol Lüfter |
| VE | 10Stk |
| BEST. NR. | EV100106 |
| Anschlussart | Schraubklemme |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| HLief-Artikel Nummer | 91916039 |
| Abmessungen | 73,5×73,5×37,8mm |
| Verbindungsklemmen | nach EN 60669-1 |
| Nettogewicht | 0,05kg/Stk |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Ausführung | 2-polig |
| Basisbezeichnung | Ausschalter 2-polig |
| Optionales Zubehör | EV105301–; EV102301–; EV105001–; EV102201– |
| Zulässige Leiter | Flexibel mit Aderendhülsen; Starr |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100106– | EAN: 9004840920598 | Hersteller-Art.-Nr.: 91916039
Downloads
Foto: Ausschalter-Einsatz, 2-polig, Schraubklemmen
Foto: Ausschalter-Einsatz, 2-polig, Schraubklemmen
Foto: Ausschalter-Einsatz, 2-polig, Schraubklemmen
Foto: Ausschalter-Einsatz, 2-polig, Schraubklemmen
Blätterkatalog
Blätterkatalog
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Was bedeutet 2-polig bei diesem Ausschalter-Einsatz?
Ein 2-poliger Ausschalter-Einsatz unterbricht bei Betätigung sowohl die Phase als auch den Neutralleiter des Stromkreises. Dies ist häufig in speziellen Installationsbereichen erforderlich, um eine vollständige allpolige Trennung zu gewährleisten.
Ist dieser Einsatz für die VISIO S 55 Serie geeignet?
Ja, der Einsatz ist kompatibel mit der Serie VISIO S 55 sowie der VISIO S 50. Er lässt sich problemlos mit entsprechenden Wippen und Rahmen des Schrack VISIO S Programms kombinieren.
Welcher Leiterquerschnitt kann an die Schraubklemmen angeschlossen werden?
Der Schalter unterstützt den Anschluss von Leitern mit einem Querschnitt von 1,5 mm² bis 2,5 mm². Dabei können sowohl starre Leiter als auch flexible Leiter mit Aderendhülsen sicher fixiert werden.
Kann der Einsatz auch als Wipptaster verwendet werden?
Das hier beschriebene Modell ist als Ausschalter-Einsatz konzipiert. Für Funktionen als Wipptaster oder Wippschalter sind je nach gewünschter Schaltcharakteristik spezifische Echteinsätze aus dem Schrack-Portfolio erforderlich, welche bei TELA bestellt werden können.
