Über dieses Produkt

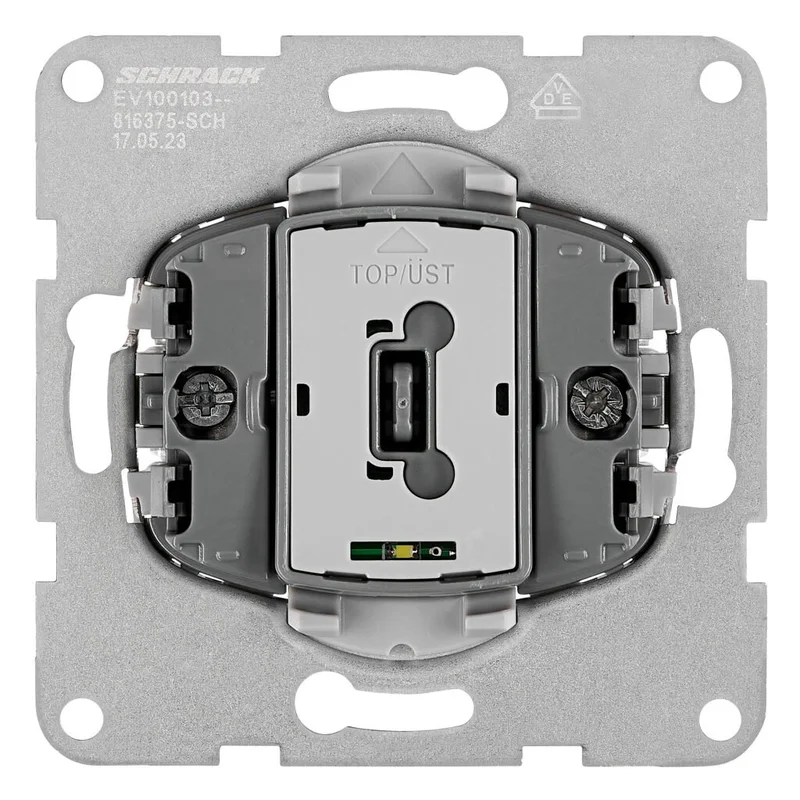

Der Schrack Ausschalter-Einsatz mit Kontrolllicht für das VISIO S 55 und S 50 Design ermöglicht eine zuverlässige Lichtsteuerung durch einen 1-poligen Schaltkontakt. Das Gerät ist für eine Betriebsspannung von 230V ausgelegt, weist einen Bemessungsstrom von 10A auf und lässt sich über Steckklemmen für starre Leiter von 1,5mm² bis 2,5mm² einfach anschließen. Mit einer Einbautiefe von 30mm und der Schutzart IP20 integriert sich der Schalter in Unterputz-Installationen der Serien CUBIC oder CLASSIC. Der Einsatz eignet sich für Wohn- und Zweckbauten, in denen eine optische Kontrolle des Schaltzustandes durch das integrierte Licht erforderlich ist. Sie erhalten diesen Schalter bei TELA innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontrolllicht: Ermöglicht die sofortige optische Erkennung des Schaltzustands.
- Steckklemmen: Schneller und sicherer Anschluss für starre Leiter von 1,5mm² bis 2,5mm².
- Kompakte Bauweise: 30mm Einbautiefe für eine einfache Montage in Unterputzdosen.
- Flexibilität: Kompatibel mit den Serien VISIO S 55 und VISIO S 50 im Design CUBIC oder CLASSIC.
Anwendungsbereiche
- Lichtsteuerung in Fluren, in denen der Status des Lichts von außen sichtbar sein muss.
- Einsatz in Kellerräumen zur Kontrolle eingeschalteter Lichtquellen.
- Installation im Sanitärbereich zur Steuerung von Lüftern mit Kontrollanzeige.
- Ergänzung von Schalterkombinationen in der Elektroinstallation von Wohngebäuden.
Technische Details
| EAN | 9004840920574 |
| Erweiterung | Wippe transparenter Linse; Wippe roter Linse; Wippe transparenter Linse, Symbol Licht; Wippe transparenter Linse, Symbol Glocke; Wippe transparenter Linse, Symbol Lüfter; Wippe beleuchtetem Schriftfeld |
| Gerät | Schalter |
| VE | 10Stk |
| Basisbezeichnung | Ausschalter mit Kontrolllicht 1-polig |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| BEST. NR. | EV100103 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Optionales Zubehör | EV105301–; EV102307–; EV102308–; EV105001–; EV102207–; EV102208– |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Anschlussart | Steckklemme |
| Nettogewicht | 0,06kg/Stk |
| Ausführung | 1-polig |
| HLief-Artikel Nummer | 91906080 |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Ausstattung | Kontrolllicht |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100103– | EAN: 9004840920574 | Hersteller-Art.-Nr.: 91906080
Downloads
| Foto: Ausschalter-Einsatz mit Kontrolllicht, 1-polig, Steckklemmen Foto: Ausschalter-Einsatz mit Kontrolllicht, 1-polig, Steckklemmen Foto: Ausschalter-Einsatz mit Kontrolllicht, 1-polig, Steckklemmen Foto: Ausschalter-Einsatz mit Kontrolllicht, 1-polig, Steckklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Ausschalter-Einsatz mit den VISIO S 55 Abdeckrahmen kompatibel?
Ja, dieser Schaltereinsatz ist speziell für die Integration in das Schalterprogramm VISIO S 55 sowie VISIO S 50 konzipiert. Er ist passgenau für die Designlinien CUBIC und CLASSIC ausgelegt.
Kann der Ausschalter mit Kontrolllicht direkt in Unterputzdosen montiert werden?
Der Ausschalter ist für die Unterputz-Montage vorgesehen und lässt sich mittels Schrauben oder der integrierten Krallenbefestigung sicher in handelsüblichen Unterputzdosen fixieren.
Welche Leiterquerschnitte können an den Steckklemmen angeschlossen werden?
Die Steckklemmen des Schalters sind für den Anschluss von starren Leitern mit einem Querschnitt von 1,5mm² bis 2,5mm² zertifiziert, was eine normgerechte Installation ermöglicht.
Benötige ich für den Betrieb des Kontrolllichts einen Neutralleiter?
Da es sich um einen 1-poligen Ausschalter mit Kontrolllicht handelt, muss für die Funktion der Beleuchtung der Neutralleiter am Schalter vorhanden sein, um den Stromkreis für das Kontrolllicht zu schließen.
