Über dieses Produkt

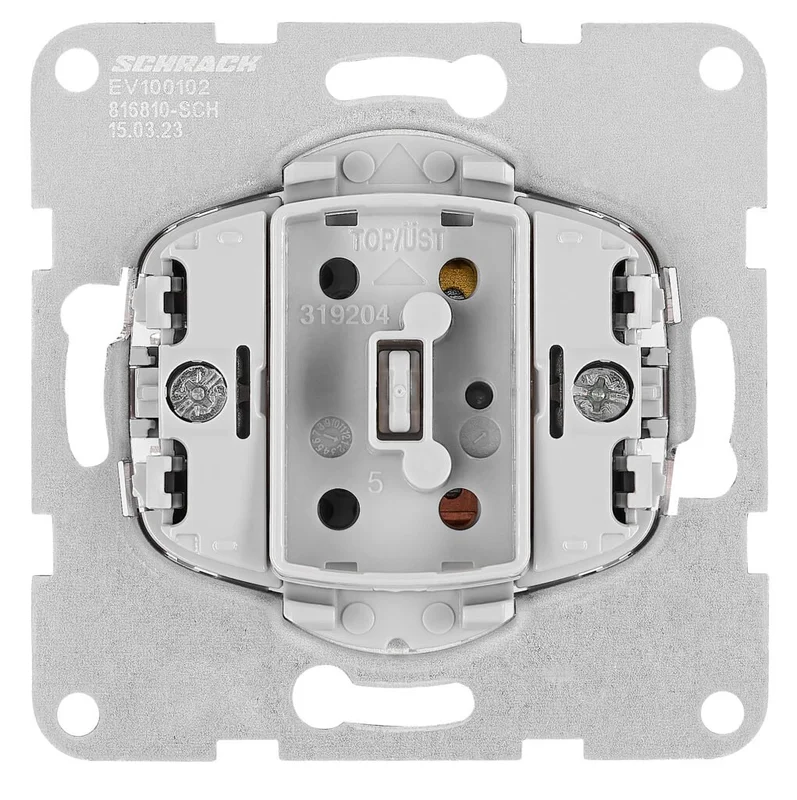

Der Schrack Ausschalter-Einsatz 1-polig ist eine zuverlässige Komponente für das Schalterprogramm VISIO S, die mittels Schraubklemmen einfach installiert wird. Das Gerät ist für eine Betriebsspannung von 230V ausgelegt und verfügt über einen Bemessungsstrom von 10A für ohmsche und induktive Lasten. Mit den Abmessungen von 73,5×73,5×37,8mm und einer Einbautiefe von 30mm lässt sich der Einsatz platzsparend in Unterputzdosen montieren. Er besteht aus widerstandsfähigem Kunststoff sowie Kupfer und Stahl und ist für Leiterquerschnitte von 1,5 bis 2,5mm² geeignet. Dieser Schaltereinsatz findet Anwendung in Wohn- und Gewerbegebäuden zur Steuerung von Beleuchtungsanlagen und elektrischen Verbrauchern. Bei TELA erhalten Sie diesen Artikel mit einer Lieferzeit von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Schraubklemmen ermöglichen eine sichere und dauerhafte Verbindung der Leiter.
- Kompatibilität: Passend für VISIO S 55 (55x55mm) und VISIO S 50 (50x50mm) Designserien.
- Montage: Flexibler Einbau durch Unterputz-Befestigung mittels Schrauben und Krallen.
- Sicherheit: Schutzart IP20 und halogenfreies Material sorgen für eine stabile Installation.
Anwendungsbereiche
- Manuelle Lichtsteuerung in Innenräumen
- Einsatz als 1-poliger Schalter in Schalterkombinationen
- Nachrüstung in bestehenden Unterputz-Installationsdosen
- Verwendung in Wohnungen, Büros oder gewerblichen Objekten
Technische Details
| EAN | 9004840920567 |
| Gerät | Schalter |
| Erweiterung | Wippe; Wippe Symbol Licht; Wippe Symbol Glocke; Wippe Symbol Schlüssel; Wippe Symbol EIN/AUS; Wippe Symbol Lüfter |
| VE | 10Stk |
| Anschlussart | Schraubklemme |
| HLief-Artikel Nummer | 91916001 |
| Serie | 01-VISIO S 55; 02-VISIO S 50 |
| Design | CLASSIC; CUBIC |
| Abmessungen | 73,5×73,5×37,8mm |
| Verbindungsklemmen | nach EN 60669-1 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| BEST. NR. | EV100102 |
| Optionales Zubehör | EV105301–; EV102301–; EV105001–; EV102201– |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| LxBxH mm | 74x74x38 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Nettogewicht | 0,06kg/Stk |
| Basisbezeichnung | Ausschalter 1-polig |
| Ausführung | 1-polig |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Zulässige Leiter | Flexibel |
| Bemessungsstrom | 10 (ohmsch, induktiv)A |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100102– | EAN: 9004840920567 | Hersteller-Art.-Nr.: 91916001
Downloads
| Foto: Ausschalter-Einsatz, 1-polig, Schraubklemmen Foto: Ausschalter-Einsatz, 1-polig, Schraubklemmen Foto: Ausschalter-Einsatz, 1-polig, Schraubklemmen Foto: Ausschalter-Einsatz, 1-polig, Schraubklemmen Foto: Ausschalter-Einsatz, 1-polig, Schraubklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Ausschalter-Einsatz für starre und flexible Leiter geeignet?
Der Ausschalter-Einsatz ist für den Anschluss von Leitern mit einem Querschnitt von 1,5mm² bis 2,5mm² ausgelegt. Er unterstützt sowohl flexible als auch starre Leitertypen, sofern diese den gängigen Installationsanforderungen entsprechen.
Kann ich diesen Schaltereinsatz mit VISIO S 55 Rahmen kombinieren?
Ja, der Einsatz ist speziell für die Serien VISIO S 55 (55x55mm) und VISIO S 50 (50x50mm) konzipiert. Er fügt sich passgenau in die entsprechenden Abdeckrahmen der Designlinien Classic und Cubic ein.
Wie tief muss die Unterputzdose für diesen Schalter sein?
Die Einbautiefe des Schrack Ausschalter-Einsatzes beträgt 30mm. Achten Sie bei der Auswahl der Unterputzdose darauf, dass genügend Platz für die Leitungsführung hinter dem Schaltereinsatz verbleibt.
Ist der Ausschalter-Einsatz 1-polig auch für induktive Lasten zugelassen?
Ja, der Schalter ist für einen Bemessungsstrom von 10A sowohl für ohmsche als auch für induktive Lasten spezifiziert. Dies macht ihn zur vielseitigen Lösung für verschiedene Verbraucher in der Haustechnik.
