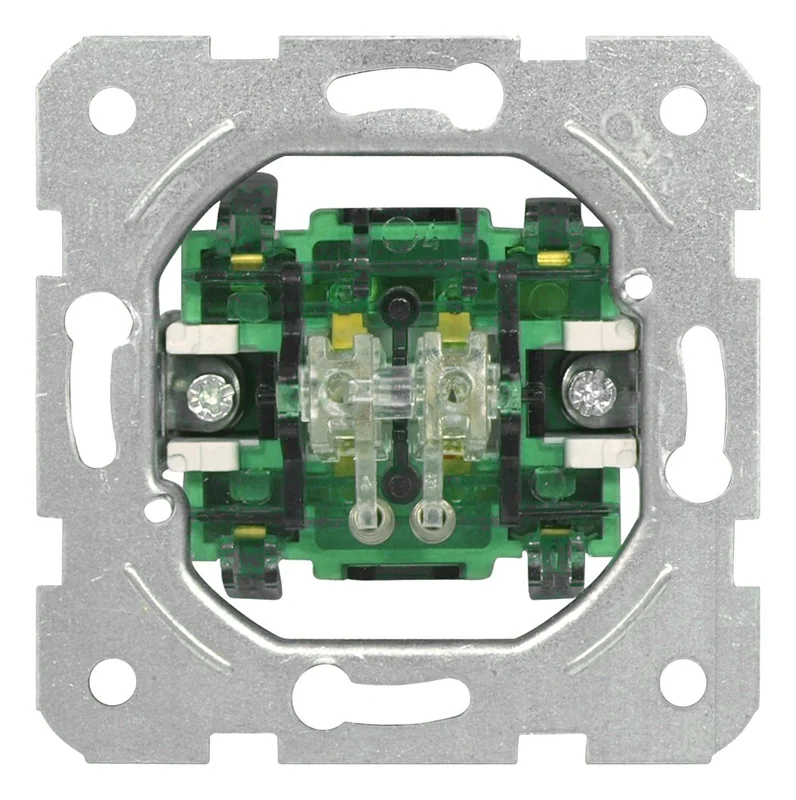

Der Schrack Jalousietaster-Einsatz 50 mit Steckklemmen ist ein robuster Unterputz-Taster mit Metalltragrahmen für eine zuverlässige Steuerung von Rollläden und Jalousien. Die elektrische Verriegelung verhindert das gleichzeitige Betätigen der Wippen und schaltet so nur jeweils einen Ausgang durch. Mit einer Einbautiefe von 30 mm und Abmessungen von 70x70x40 mm ist dieser Taster-Einsatz für gängige Unterputzdosen ausgelegt. Der Phaseneingang ist zur einfachen Orientierung bei der Installation rot markiert und die Anschlussart erfolgt über zeitsparende Steckklemmen für starre Leiter. Dieser Jalousietaster aus der Serie VISIO 50 eignet sich für den Einsatz in Wohn- und Gewerbegebäuden zur präzisen Bedienung von Beschattungselementen. Die Lieferzeit für diesen Artikel beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Elektrische Verriegelung: Schützt vor gleichzeitiger Betätigung der Wippen für mehr Sicherheit.
- Steckklemmen-Anschluss: Ermöglicht eine schnelle und sichere Verdrahtung bei Unterputzmontage.
- Robuster Metalltragrahmen: Besteht aus feuerverzinktem Stahl für eine stabile Befestigung.
- Markierter Phaseneingang: Sichert eine schnelle Orientierung und fehlerfreie Installation.
- Gefräste Nuten: Erleichtern das exakte waagrechte und senkrechte Aneinanderreihen mehrerer Einsätze.
Anwendungsbereiche
- Automatisierung von Jalousien und Rollläden in Wohnräumen.
- Steuerung von elektrischen Beschattungssystemen im Büro.
- Kombinationsinstallation in Mehrfachrahmen zur zentralen Steuerung.
Technische Details
| EAN | 9004840677683 |
| VE | 12Stk |
| HLief-Artikel Nummer | 91010110 |
| Optionales Zubehör | EV102012–; EV112012–; EV122012– |
| Schaltstrom | 10AX |
| Gerät | Taster |
| Verbindungsklemmen | nach EN 60669-1 |
| Basisbezeichnung | Jalousieschalter |
| Nettogewicht | 0,05kg/Stk |
| Hersteller | Schrack |
| Gewicht (g) | 0,054 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| LxBxH mm | 70x70x40 |
| Serie | 03-VISIO 50 |
| Verpackungseinheit | 1Stk |
| BEST. NR. | EV100027 |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Ausführung | Schliesserkontakt |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Anschlussart | Steckklemme |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100027– | EAN: 9004840677683 | Hersteller-Art.-Nr.: 91010110
Produktinformation
Nicht kompatibel mit dem neuen VISIO S!, Anschlussart Steckklemme
Robuster Taster-Einsatz mit Metalltragrahmen aus feuerverzinktem Stahl ausgestattet mit einer elektrischen Verriegelung, damit ein gleichzeitiges Betätigen der Wippen nur einen Ausgang durchschaltet. Bei dem Einsatz ist der Phaseneingang rot markiert und bietet so schnelle Orientierung beim Anschluss. Ausgefräste Nuten zum exakten waagrechten bzw. senkrechten Aneinanderreihen mehrer Schalter-Einsätze.
Downloads
| Foto: Jalousietaster-Einsatz 50, Steckklemmen |
| Blätterkatalog |
Suchbegriffe
visio, Visio, Visio50, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Jalousietaster EV100027 kompatibel mit VISIO S?
Nein, der Jalousietaster-Einsatz aus der Serie VISIO 50 ist nicht mit dem neuen Programm VISIO S kompatibel. Achten Sie bei der Auswahl des Schalterprogramms stets auf die Kompatibilität der Einsätze und Abdeckungen.
Welche Anschlussart nutzt der Jalousietaster Schrack 91010110?
Dieser Taster-Einsatz ist mit einer Steckklemme ausgestattet. Diese Anschlussart ermöglicht die Verwendung von starren Leitern mit einem Querschnitt von 1,5 mm² oder 2,5 mm².
Verfügt der Taster über eine elektrische Verriegelung?
Ja, der Schrack Jalousietaster-Einsatz besitzt eine integrierte elektrische Verriegelung. Diese sorgt dafür, dass bei einem gleichzeitigen Betätigen der Wippen nur ein Ausgang durchgeschaltet wird, um die Steuerung zu schützen.
Kann man mehrere Schalter-Einsätze von VISIO 50 kombinieren?
Ja, der Einsatz verfügt über ausgefräste Nuten. Diese ermöglichen ein exaktes waagrechtes oder senkrechtes Aneinanderreihen mehrerer Schalter-Einsätze in Mehrfachkombinationen.
