Description
Über dieses Produkt
Der Ausschalter 3-fach von Schrack ist ein robuster Schalter-Einsatz aus der Serie VISIO S 55 für die Unterputz-Montage. Mit seinen Abmessungen von 70x70x40 mm und einem feuerverzinkten Metalltragrahmen ermöglicht er eine präzise Installation in bestehende Schalterprogramme. Das Gerät ist für 230V Wechselspannung ausgelegt, bietet eine rote Phasenmarkierung für schnellen Anschluss und unterstützt Leiterquerschnitte von 1,5 bis 2,5 mm². Dank der ausgefrästen Nuten lassen sich mehrere Einsätze exakt waagrecht oder senkrecht kombinieren. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Schraubklemmen für sichere elektrische Verbindungen nach EN 60669-1.
- Phasenmarkierung: Rot gekennzeichneter Eingang für eine fehlerfreie und schnelle Installation.
- Konstruktion: Metalltragrahmen aus feuerverzinktem Stahl mit ausgefrästen Nuten zur exakten Reihenmontage.
- Kompatibilität: Passend für das Schalterprogramm VISIO S 55 Design CUBIC.
Anwendungsbereiche
- Installation in Wohnräumen für die Lichtsteuerung mittels 3-fach Schalter.
- Unterputz-Montage in Standard-Gerätedosen bei Neubau oder Renovierung.
- Kombinierte Schaltstellen in Verbindung mit weiteren Einsätzen der Serie VISIO 50.
- Einsatz in trockenen Innenräumen dank Schutzart IP20.
Technische Details
| EAN | 9004840677591 |
| Gerät | Schalter |
| Ausführung | 3-fach |
| Anschlussart | Anschlussklemme; Schraubklemme |
| VE | 12Stk |
| Gewicht (g) | 0,062 |
| Erweiterung | Wippe Ausschalter 3 fach |
| Schaltstrom | 10AX |
| Design | CLASSIC; CUBIC |
| Verbindungsklemmen | nach EN 60669-1 |
| Hersteller | Schrack |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| LxBxH mm | 70x70x40 |
| Serie | 03-VISIO 50 |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | 91010018 |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Notwendiges Zubehör | EV102016–; EV112016–; EV122016–; |
| BEST. NR. | EV100016 |
| Basisbezeichnung | Ausschalter 3-fach |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Nettogewicht | 0,06kg/Stk |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Zulässige Leiter | Flexibel |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100016– | EAN: 9004840677591 | Hersteller-Art.-Nr.: 91010018
Produktinformation
Robuster Schalter-Einsatz mit Metalltragrahmen aus feuerverzinktem Stahl. Bei dem Einsatz ist der Phaseneingang rot markiert und bietet so schnelle Orientierung beim Anschluss. Ausgefräste Nuten zum exakten waagrechten bzw. senkrechten Aneinanderreihen mehrer Schalter-Einsätze.
Downloads

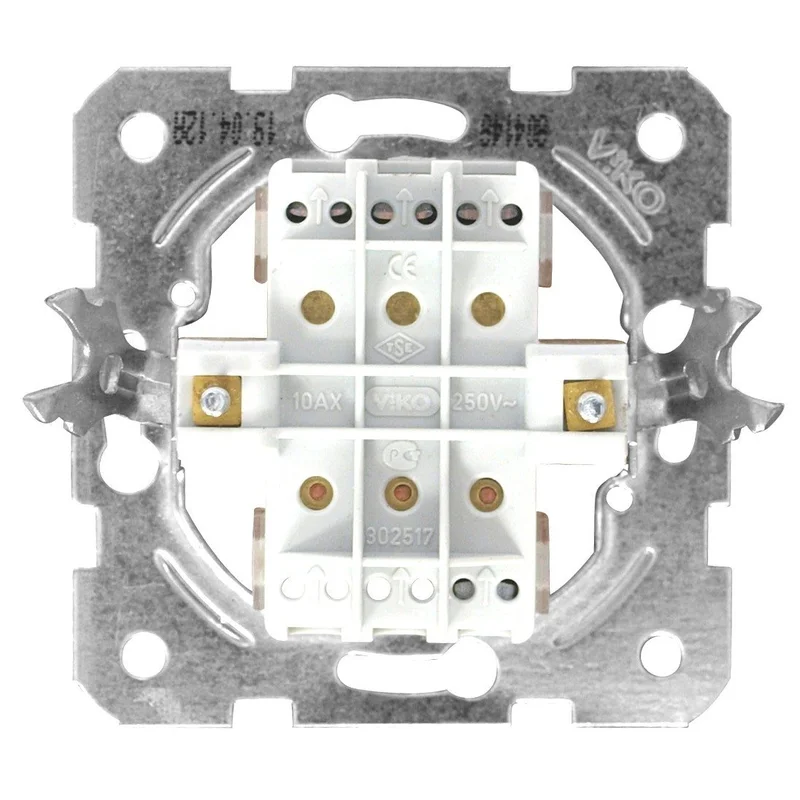

| Foto: Ausschalter, 3fach, Schraubklemmen Foto: Ausschalter, 3fach, Schraubklemmen |
| Blätterkatalog Blätterkatalog |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Klassic, Klassik, Classic, Visio, Visio50, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack 3-fach Ausschalter für Unterputz-Montage geeignet?
Ja, der Schrack Ausschalter 3-fach ist für die klassische Unterputz-Montage konzipiert. Er verfügt über einen robusten Metalltragrahmen, der mittels Schrauben und Krallen sicher in einer Unterputzdose befestigt wird.
Welche Leiterquerschnitte kann ich an den Schalter anschließen?
Der Schaltereinsatz ist für den Anschluss von elektrischen Leitern mit einem Querschnitt von 1,5 mm² bis 2,5 mm² ausgelegt. Er verwendet dafür zuverlässige Schraubklemmen, die eine dauerhafte Verbindung gewährleisten.
Kann ich den Schalter mit anderen VISIO S 55 Elementen kombinieren?
Ja, durch die ausgefrästen Nuten am Metalltragrahmen ist es möglich, mehrere Schalter-Einsätze der Serie VISIO 50 exakt waagrecht oder senkrecht aneinanderzureihen. Dies ermöglicht eine saubere Mehrfach-Installation in einer Schalterkombination.
Welche Einbautiefe benötigt der Schalter in der Wand?
Der Schalter benötigt eine Einbautiefe von 30 mm. Bei der Installation in Standard-Unterputzdosen ist dies in der Regel problemlos möglich, sofern ausreichend Platz für die Verdrahtung eingeplant wird.
