Über dieses Produkt
Der Wechselschalter 50 von Schrack mit Neutralleiterklemme und Steckklemmen ermöglicht eine effiziente Lichtsteuerung in Unterputz-Installationen. Das Gerät ist für eine Betriebsspannung von 230V ausgelegt und verfügt über einen stabilen Metalltragrahmen aus feuerverzinktem Stahl. Die Einbautiefe des Schalter-Einsatzes beträgt 30 mm bei Abmessungen von 70x70x40 mm. Für eine zeitsparende Montage ist der Phaseneingang rot markiert und die Anschlussart erfolgt mittels Steckklemme für starre Leiter von 1,5 bis 2,5 mm². Dieser Schalter der Serie VISIO 50 ist für den Einsatz in trockenen Innenräumen konzipiert. Wir liefern diesen Artikel innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Steckklemme für 1,5 bis 2,5 mm² Leitungen — ermöglicht eine werkzeuglose und schnelle Leitungsfixierung.
- Konstruktion: Metalltragrahmen aus feuerverzinktem Stahl — sorgt für mechanische Stabilität und Langlebigkeit bei der Unterputzmontage.
- Installationshilfe: Rot markierter Phaseneingang — unterstützt eine fehlerfreie und schnelle Orientierung bei der Verdrahtung.
- Systemintegration: Ausgefräste Nuten — erlauben das exakte waagrechte oder senkrechte Aneinanderreihen mehrerer Schalter-Einsätze.
Anwendungsbereiche
- Steuerung von Beleuchtungskreisen in Wohnräumen.
- Realisierung von Wechselschaltungen in Fluren oder Treppenhäusern.
- Ergänzung bestehender Elektroinstallationen der Serie VISIO 50.
Technische Details
| EAN | 9004840677645 |
| Gerät | Schalter |
| VE | 12Stk |
| Schaltstrom | 10AX |
| Basisbezeichnung | Wechselschalter |
| Verbindungsklemmen | nach EN 60669-1 |
| HLief-Artikel Nummer | 91010106 |
| Nettogewicht | 0,05kg/Stk |
| Hersteller | Schrack |
| Gewicht (g) | 0,054 |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| LxBxH mm | 70x70x40 |
| Serie | 03-VISIO 50 |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| BEST. NR. | EV100015 |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| Anschlussart | Steckklemme |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100015– | EAN: 9004840677645 | Hersteller-Art.-Nr.: 91010106
Produktinformation
Nicht kompatibel mit dem neuen VISIO S!, ohne LED, Anschlussart Steckklemme
Robuster Schalter-Einsatz mit Metalltragrahmen aus feuerverzinktem Stahl. Bei dem Einsatz ist der Phaseneingang rot markiert und bietet so schnelle Orientierung beim Anschluss. Ausgefräste Nuten zum exakten waagrechten bzw. senkrechten Aneinanderreihen mehrer Schalter-Einsätze.
Downloads

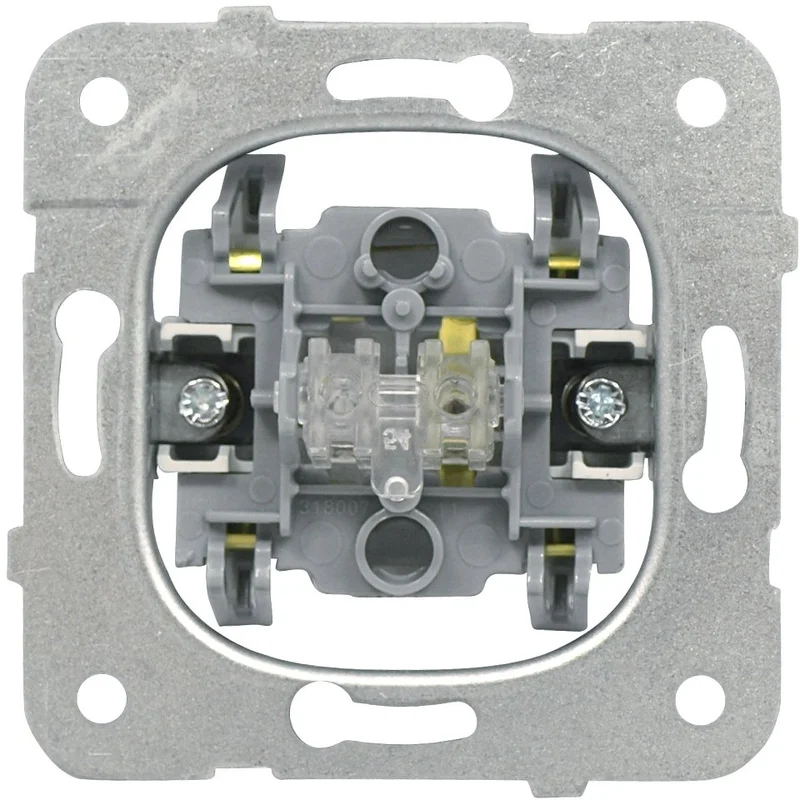

| Foto: Wechselschalter 50 mit Neutralleiterklemme, Steckklemmen |
| Blätterkatalog |
Suchbegriffe
visio, Visio, Visio50, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Wechselschalter 50 mit der VISIO S Serie kompatibel?
Nein, dieser Schalter-Einsatz ist explizit nicht mit dem neuen VISIO S Programm kompatibel. Er ist ausschließlich für das bestehende Schalterprogramm VISIO 50 vorgesehen.
Welche Leitungsquerschnitte können bei diesem Wechselschalter verwendet werden?
Der Wechselschalter ist für starre Leiter mit einem Querschnitt von 1,5 mm² bis 2,5 mm² ausgelegt. Die Steckklemmen gewährleisten dabei einen sicheren elektrischen Kontakt innerhalb dieser zulässigen Bereiche.
Erfordert der Einbau des VISIO 50 Schalters spezielles Werkzeug für die Klemmen?
Der Wechselschalter verfügt über Steckklemmen, die für eine einfache Installation ohne spezielle Schraubwerkzeuge für die Leiterfixierung konzipiert sind. Die Montage erfolgt klassisch mittels Schraub- oder Krallenbefestigung in der Unterputzdose.
Verfügt der Schalter über eine integrierte Beleuchtung?
Nein, bei diesem spezifischen Artikel handelt es sich um eine Ausführung ohne LED. Der Schalter ist für einfache Schaltvorgänge innerhalb der VISIO 50 Serie optimiert.
