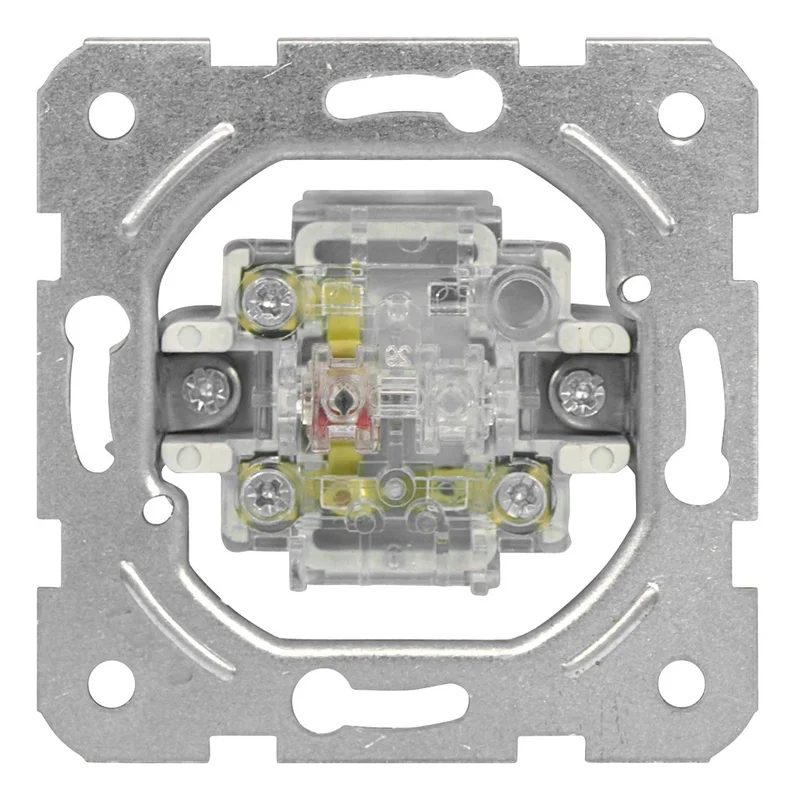

Der Wechselschalter-Einsatz 50 von Schrack ist ein robuster Schalter für Unterputz-Installationen mit Schraubklemmen für eine sichere Kontaktierung. Der Metalltragrahmen besteht aus feuerverzinktem Stahl und ermöglicht durch ausgefräste Nuten eine präzise waagrechte oder senkrechte Aneinanderreihung mehrerer Einsätze. Der Phaseneingang ist zur Orientierung rot markiert, bei einer Einbautiefe von 30 mm und einer Betriebsspannung von 230 V. Dieser Wechselschalter ist für eine Stromstärke von 10AX ausgelegt und unterstützt Leiterquerschnitte von 1,5 mm² bis 2,5 mm². Einsatzbereit für die Montage in Innenräumen, ist das Modell bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Schraubklemme – sorgt für eine feste und dauerhafte Verbindung der Leiter.
- Konstruktion: Metalltragrahmen aus feuerverzinktem Stahl – gewährleistet mechanische Stabilität bei der Unterputz-Montage.
- Montagehilfe: Rot markierter Phaseneingang – ermöglicht eine schnelle und fehlerfreie Installation.
- Bauform: Ausgefräste Nuten – vereinfachen die exakte Positionierung bei Mehrfachkombinationen.
- Kompatibilität: Geeignet für Leiterquerschnitte von 1,5 bis 2,5 mm² – flexibel einsetzbar in Standard-Hausinstallationen.
Anwendungsbereiche
- Steuerung von Beleuchtungskreisen in Wohnräumen.
- Einsatz als Schaltelement für Wechsel- und Kreuzschaltungen.
- Installation im Rahmen des VISIO 50 Schalterprogramms.
- Unterputz-Montage in Standard-Gerätedosen.
Technische Details
| EAN | 9004840677522 |
| HLief-Artikel Nummer | 91010004 |
| Gerät | Schalter |
| VE | 12Stk |
| Gewicht (g) | 0,062 |
| Schaltstrom | 10AX |
| Anschlussart | Schraubklemme |
| Basisbezeichnung | Wechselschalter |
| Verbindungsklemmen | nach EN 60669-1 |
| Hersteller | Schrack |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| LxBxH mm | 70x70x40 |
| Serie | 03-VISIO 50 |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| BEST. NR. | EV100012 |
| Schutzart | IP20 |
| Nettogewicht | 0,06kg/Stk |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| Zulässige Leiter | Flexibel |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100012– | EAN: 9004840677522 | Hersteller-Art.-Nr.: 91010004
Produktinformation
Nicht kompatibel mit dem neuen VISIO S!, Anschlussart Schraubklemme
Robuster Schalter-Einsatz mit Metalltragrahmen aus feuerverzinktem Stahl. Bei dem Einsatz ist der Phaseneingang rot markiert und bietet so schnelle Orientierung beim Anschluss. Ausgefräste Nuten zum exakten waagrechten bzw. senkrechten Aneinanderreihen mehrer Schalter-Einsätze.
Downloads
| Foto: Wechselschalter-Einsatz 50, Schraubklemmen |
| Blätterkatalog |
Suchbegriffe
visio, Visio, Visio50, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Wechselschalter-Einsatz 50 mit VISIO S kompatibel?
Nein, dieser Wechselschalter-Einsatz aus der VISIO 50 Serie ist ausdrücklich nicht kompatibel mit dem neuen VISIO S Schalterprogramm. Bitte achten Sie bei der Auswahl Ihres Schalterprogramms darauf, dass die Komponenten der jeweiligen Serie zugeordnet sind.
Welcher Leiterquerschnitt kann für diesen Wechselschalter verwendet werden?
Der Wechselschalter-Einsatz ist für den Anschluss von Leitern mit einem Querschnitt von 1,5 mm² bis 2,5 mm² ausgelegt. Die Schraubklemmen ermöglichen eine sichere Fixierung der flexiblen Leiter gemäß den technischen Anforderungen.
Wie wird der Schalter montiert?
Der Schalter ist für die Unterputz-Montage in Standard-Gerätedosen vorgesehen. Die Befestigung erfolgt flexibel über Schrauben oder die integrierten Krallen, wobei die ausgefrästen Nuten eine exakte Ausrichtung in Mehrfachkombinationen unterstützen.
Welche Schutzart bietet der Wechselschalter-Einsatz?
Dieser Schalter-Einsatz besitzt die Schutzart IP20. Er ist somit für den Einsatz in trockenen Innenräumen konzipiert und darf nicht in Bereichen mit direkter Feuchtigkeitseinwirkung installiert werden.
