Description
Über dieses Produkt
Der Ausschalter-Einsatz 50 von Schrack ist ein 1-poliger Schalter für Unterputz-Montage mit effizienten Steckklemmen für schnelle Installationen. Das Modul verfügt über einen feuerverzinkten Metalltragrahmen und bietet durch eine rot markierte Phaseneingangsklemme eine exakte Orientierung bei der Verkabelung. Mit einer Einbautiefe von 30 mm und dem Rastermaß von 70×70 mm lässt sich der Schalter präzise in bestehende Installationen der Serie VISIO 50 integrieren. Ausgefräste Nuten ermöglichen zudem eine exakte waagrechte oder senkrechte Aneinanderreihung mehrerer Einsätze. Der Einsatz findet Anwendung in der Unterputz-Elektroinstallation für Lichtsteuerungen in Wohnräumen. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussart: Steckklemme für starre Leiter von 1,5 bis 2,5 mm² ermöglicht zeitsparende Montage.
- Gehäusematerial: Halogenfreier Kunststoff kombiniert mit feuerverzinktem Stahl für hohe Stabilität.
- Montage: Schraub- und Krallenbefestigung für sicheren Halt im Unterputz-Gehäuse.
- Kennzeichnung: Rot markierter Phaseneingang zur schnellen Identifikation der stromführenden Leitung.
- Kompatibilität: Passend für die Serie VISIO 50 (nicht kompatibel mit VISIO S!).
Anwendungsbereiche
- Nachrüstung und Instandsetzung von Schaltergruppen in Wohngebäuden.
- Installation einzelner Lichtschalter in Unterputz-Dosen.
- Kombinierte Installation mehrerer Schalter-Einsätze nebeneinander oder übereinander.
- Austausch defekter Einsätze innerhalb bestehender VISIO 50 Schalterprogramme.
Technische Details
| EAN | 9004840677607 |
| Gerät | Schalter |
| Gewicht (g) | 0,051 |
| Basisbezeichnung | Ausschalter |
| VE | 12Stk |
| Schaltstrom | 10AX |
| Verbindungsklemmen | nach EN 60669-1 |
| Nettogewicht | 0,05kg/Stk |
| Hersteller | Schrack |
| Zulässiger Querschnitt | 1,5 und 2,5mm² |
| Abmessungen | 70x70x40mm |
| LxBxH mm | 70x70x40 |
| Serie | 03-VISIO 50 |
| Verpackungseinheit | 1Stk |
| Aktion-AT | Fanpackage |
| – | Fanpackage |
| Betriebsspannung AC | 230V |
| Umwelt | Halogenfrei |
| Schutzart | IP20 |
| BEST. NR. | EV100001 |
| Anschlussart | Steckklemme |
| Ausführung | 1-polig |
| Befestigungsart | Unterputz |
| Einbautiefe | 30mm |
| Produkttyp | Schalter |
| HLief-Artikel Nummer | 91010101 |
| Material | Kunststoff; Kupfer; Messing; Stahl verzinkt |
| Nachhaltigkeit | ROHS |
| Montageart | Schrauben und Krallen |
| Prüfzeichen | VDE |
| Zulässige Leiter | Starr |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: EV100001– | EAN: 9004840677607 | Hersteller-Art.-Nr.: 91010101
Produktinformation
Nicht kompatibel mit dem neuen VISIO S!, Anschlussart Steckklemme
Robuster Schalter-Einsatz mit Metalltragrahmen aus feuerverzinktem Stahl. Bei dem Einsatz ist der Phaseneingang rot markiert und bietet so schnelle Orientierung beim Anschluss. Ausgefräste Nuten zum exakten waagrechten bzw. senkrechten Aneinanderreihen mehrer Schalter-Einsätze.
Downloads

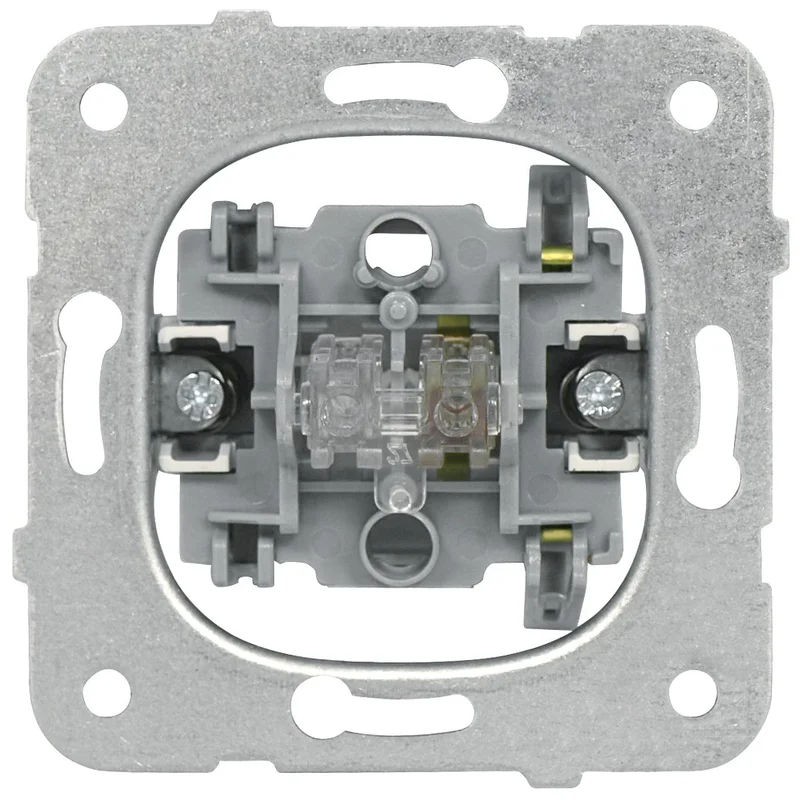

| Foto: Ausschalter-Einsatz 50, 1-polig, Steckklemmen |
| Blätterkatalog |
Suchbegriffe
visio, Visio, Visio50, Lichtschalter, Wippschalter, Tastschalter, Wipptaster, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Ist der Schrack Ausschalter-Einsatz mit der Serie VISIO S kompatibel?
Nein, der Schrack Ausschalter-Einsatz (EV100001–) aus der Serie VISIO 50 ist nicht mit dem neuen VISIO S Schalterprogramm kompatibel. Bitte prüfen Sie vor dem Kauf, ob Ihre bestehende Installation auf der Serie VISIO 50 basiert.
Welchen Leitungsquerschnitt kann ich an den Schalter-Einsatz anschließen?
Der Schalter-Einsatz unterstützt für die Steckklemmen starre Leiter mit einem zulässigen Querschnitt von 1,5 mm² und 2,5 mm². Die Verbindungsklemmen entsprechen dabei der gängigen Norm.
Wie tief muss die Unterputzdose für den Einbau des Einsatzes sein?
Der Ausschalter-Einsatz besitzt eine Einbautiefe von 30 mm. Die Gesamtabmessungen des Geräts betragen 70x70x40 mm, was eine Montage in marktüblichen Unterputz-Installationsdosen ermöglicht.
Kann ich mehrere Schalter-Einsätze der Serie VISIO 50 miteinander kombinieren?
Ja, der Einsatz verfügt über ausgefräste Nuten, die eine exakte waagrechte oder senkrechte Aneinanderreihung mehrerer Schalter-Einsätze erleichtern. Dies sorgt für ein sauberes Fugenbild bei Mehrfachkombinationen.
