Description
Besondere Merkmale

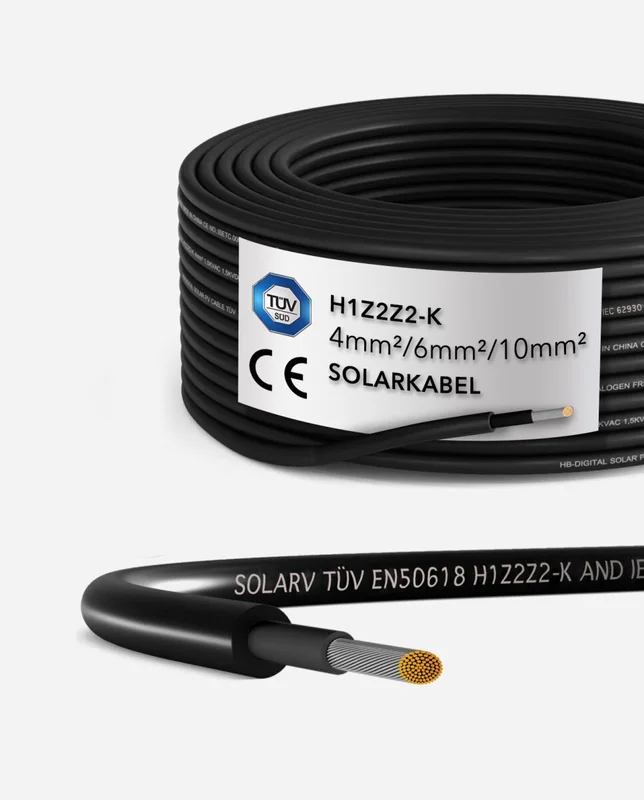

- PV-Kabel für die Verwendung in einer Solaranlage mit einer Nennspannung von U0=1.5KV.
- Geeignet für MC4-Adapter (Stecker und Buchse)
- Anwendbar auf alle gängigen Steckverbinder
- Elektronenstrahl-vernetzte Verbindungen
- Hohe Beständigkeit gegen UV, Ozon und Hydrolyse und witterungsbeständig
- Hohe Temperaturbeständigkeit; Materialien schmelzen oder fließen nicht
- Flexibilität unter kalten Bedingungen
- Lebensdauer, erwartete Lebensdauer über 25 Jahre
Technische DatenAufbau
- Leitung: Weiches, verzinntes, geglühtes Kupfer nach IEC 60228, Klasse 5
- Isolierung: XLPE, flammwidrig, halogenfrei, elektronenstrahl-vernetzte Verbindungen
- Schutzhülle: XLPE, flammwidrig, halogenfrei, Elektronenstrahl-vernetzte Verbindungen
- UV- und ozonbeständig, schwarz/weiße Markierung
- Schutzhülle-Farbe: rot oder schwarz; Andere Farben (kundenspezifische Produktion erforderlich)
Thermische Leistung
- Betriebstemperatur: -40℃ ～ +120℃
- Umgebungstemperatur: -40℃ ～ +90℃
- Maximale Kurzschlusstemperatur: 250℃
Biegeradius
- Feste Einstellung: >4 × ø
- Bewegt sich gelegentlich: >5 × ø
Materialeigenschaften / Norm
- Feuerwiderstandsfähigkeit: EN 60332-1-2
- Rauchentwicklung: EN 61034-1; EN 61034-2
- Geringe Brandlast: DIN 51900
- Zulassung: TÜV EN50618 Angewandte
- Norm: TÜV EN50618
Elektrische Leistung
- Nennspannung: U0=1.5kV
- DC-Prüfspannung: 6.5kV AC 5min
| Artikel-nummer | 510××04 | 510××06 | 510××10 |
| Leistung Querschnitt (mm2) | 1×4.0 | 1×6.0 | 1×10.0 |
| N/mm | 56/0.28 | 84/0.28 | 80/0.4 |
| Isolierstärke(mm) | 0.95 | 1.02 | 0.7 |
| Schutzllestärke(mm) | 0.8 | 0.9 | 0.8 |
| OD(mm) | 6.0 | 6.87 | 7.13 |
| Max.mΩ/m | 5.09 | 3.39 | 1.95 |
| Ca.mΩ/m | 4.85 | 3.28 | 1.75 |
| Ampacity(A) | 55 | 70 | 98 |
