Über dieses Produkt

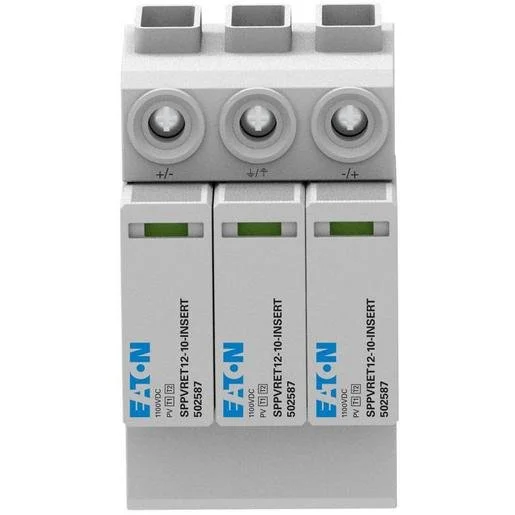

Das Eaton Überspannungsschutzgerät SPPVRET12-10-2+PE-AX bietet für Photovoltaik-Anlagen einen zuverlässigen Schutz der Gleichstromleitungen vor transienten Überspannungen durch Blitz- oder Schaltvorgänge. Als Typ 1 Ableiter konzipiert, schützt diese kompakte Einheit zweipolige DC-Systeme inklusive Schutzleiter effektiv vor gefährlichen Spannungsspitzen. Die Montage erfolgt unkompliziert auf der Hutschiene in Verteilungen, wobei die steckbaren Schutzmodule eine einfache Wartung ermöglichen. Dank der optischen Statusanzeige und der integrierten Fernmeldekontakt-Funktion ist eine ständige Zustandsüberwachung gewährleistet. Der Blitzstromableiter für die Energietechnik sorgt für Sicherheit in Ihrer PV-Installation, wenn Sie Ihr Elektromaterial online bei uns beziehen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Prüfklasse Typ 1: Geeignet für den direkten Blitzschutzbereich in DC-Systemen.
- Steckbare Module: Ermöglichen den schnellen Austausch bei Wartungsarbeiten.
- Integrierter Fernmeldekontakt: Erlaubt eine einfache Einbindung in ein Fernüberwachungssystem.
- Kompakte Bauweise: Benötigt nur 3 Teilungseinheiten (TE) auf der Hutschiene.
Anwendungsbereiche
- Schutz von Photovoltaik-Generatoren vor Überspannungsschäden.
- Absicherung von DC-Wechselrichter-Eingängen.
- Einsatz in gewerblichen und privaten PV-Verteilungen.
Technische Details
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 Quadratmillimeter |
| Netzform sonstige | nein |
| Spezifische Energie (W/R) | 1,56 Kilojoule pro Ohm |
| Prüfklasse Typ 1 | ja |
| Höchste Dauerspannung DC | 1000 Volt |
| Netzform TN | nein |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 Quadratmillimeter |
| Nennableitstoßstrom (8/20) | 20 Kiloampere |
| Netzform IT | nein |
| Netzform TN-S | nein |
| Schutzpegel (DC+/DC- – PE) | 4,4 Kilovolt |
| Nennspannung DC | 1000 Volt |
| Netzform TN-C-S | nein |
| Netzform TT | nein |
| Mit Fernmeldekontakt | ja |
| Signalisierung am Gerät | optisch |
| Netzform TN-C | nein |
| Baugröße | 3 TE |
| Schutzpegel (DC+ – DC-) | 4,4 Kilovolt |
| Anzahl der Leiter (ohne Erde) | 2 |
| Netzform DC | ja |
| Montageart | Hutschiene TH35 |
| Blitzstoßstrom (10/350 µs) | 5 Kiloampere |
| Schutzpegel L-N | 2,5 Kilovolt |
| Ausblasend | nein |
| Schutzpegel | 4,4 Kilovolt |
| Schutzart (IP) | IP20 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-7520395 | EAN: 9010653083177 | Hersteller-Art.-Nr.: EP-502586
Häufig gestellte Fragen
Ist das Gerät für 1000V DC Photovoltaik-Systeme geeignet?
Ja, das Eaton SPPVRET12-10-2+PE-AX ist speziell für eine Höchstdauerspannung von 1000V DC ausgelegt und für Photovoltaik-Anwendungen optimiert.
Kann ich den Zustand des Ableiters aus der Ferne überwachen?
Ja, das Gerät verfügt über einen integrierten Fernmeldekontakt, der den Status an ein übergeordnetes System weitergeben kann.
Wie erfolgt die Installation des Schutzgeräts?
Das Gerät ist für die einfache Hutschiene-Montage (TH35) konzipiert und benötigt lediglich 3 Teilungseinheiten Platz im Verteiler.
Muss der gesamte Ableiter bei einem Defekt getauscht werden?
Nein, die Schutzmodule sind steckbar ausgeführt, was eine einfache und schnelle Wartung einzelner Komponenten ermöglicht.
