Description
Über dieses Produkt

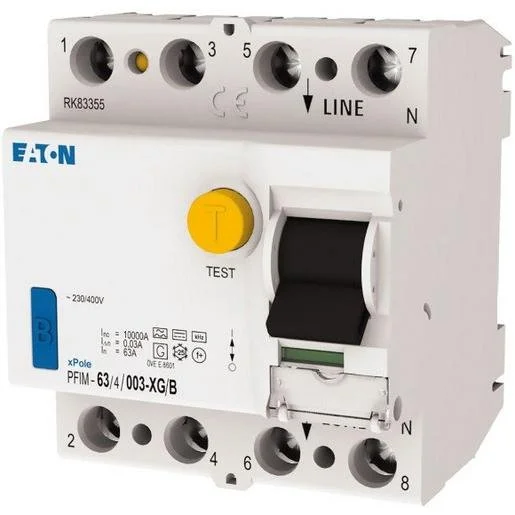

Der Eaton Fehlerstrom-Schutzschalter PFIM-63/4/003-XG/B bietet zuverlässigen Schutz in anspruchsvollen elektrischen Anlagen. Als 4-poliger FI-Schalter mit einem Bemessungsstrom von 63 A und einem Bemessungsfehlerstrom von 30 mA ist dieses Gerät für die Absicherung von Wohn- und Zweckbauten konzipiert. Dank der Ausführung als Typ B ist er für komplexe Fehlerströme geeignet und durch die kurzzeitverzögerte Eigenschaft besonders betriebssicher gegenüber unerwünschten Auslösungen. Die Installation erfolgt einfach auf einer DIN-Schiene, wobei das Gerät eine hohe Kurzschlussfestigkeit von 10 kA aufweist. Setzen Sie auf bewährte Elektrotechnik für Ihre Installation und profitieren Sie von der Langlebigkeit bei Umgebungstemperaturen von -25 bis 40 Grad Celsius. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Fehlerstrom-Typ B: Erfasst sowohl Wechsel- als auch glatte Gleichfehlerströme für höchste Sicherheit.
- Kurzzeitverzögert: Verhindert unnötige Abschaltungen bei kurzzeitigen Störimpulsen im Netz.
- Bemessungsstrom 63 A: Ausgelegt für leistungsstarke Stromkreise mit hoher Last.
- Vielseitige Anschlüsse: Flexibler Leiterquerschnitt für eindrähtige (bis 35 mm²) und mehrdrähtige Leiter.
Anwendungsbereiche
- Absicherung von elektrischen Anlagen in Wohngebäuden.
- Schutz von Stromkreisen in gewerblichen Zweckbauten.
- Einsatzbereiche mit Frequenzumrichtern oder Photovoltaikanlagen.
- Installation in Verteilungen, die eine hohe Betriebssicherheit erfordern.
Technische Details
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 16 Quadratmillimeter |
| Mit Verriegelungsvorrichtung | ja |
| Selektiver-Typ | nein |
| Fehlerstrom-Typ | B |
| Kurzzeitverzögerter Typ | ja |
| Bemessungsstrom | 63 Ampere |
| Stoßstromfestigkeit | 3 Kiloampere |
| Verschmutzungsgrad | 2 |
| Bemessungsfehlerstrom | 30 Milliampere |
| Zusatzeinrichtungen möglich | ja |
| Schutzart (IP) | IP20 |
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Einbautiefe | 70,5 Millimeter |
| Umgebungstemperatur während des Betriebs | -25 bis 40 Grad Celsius |
| Bemessungsspannung | 400 Volt |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 35 Quadratmillimeter |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Montageart | DIN-Schiene |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Polzahl | 4 |
| Breite in Teilungseinheiten | 4 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-5062772 | EAN: 9010238111622 | Hersteller-Art.-Nr.: 300306
Häufig gestellte Fragen
Was bedeutet Fehlerstrom-Typ B bei diesem Schalter?
Der Typ B ist ein allstromsensitiver FI-Schutzschalter, der neben sinusförmigen Wechselfehlerströmen auch glatte Gleichfehlerströme erkennt, was für Anlagen mit Frequenzumrichtern essenziell ist.
Kann dieser FI-Schalter auf einer DIN-Schiene montiert werden?
Ja, das Gerät ist für die schnelle und einfache Montage auf einer handelsüblichen DIN-Tragschiene in Unterverteilungen konzipiert.
Ist der Eaton PFIM-63/4/003-XG/B kurzzeitverzögert?
Ja, dieser Schalter verfügt über eine Kurzzeitverzögerung, welche die Anlagenverfügbarkeit erhöht, indem er bei kurzfristigen Netzstörungen nicht sofort auslöst.
Wie breit ist der FI-Schalter in Teilungseinheiten?
Der 4-polige Schutzschalter nimmt in der Verteilung eine Breite von 4 Teilungseinheiten (TE) ein.
