Über dieses Produkt

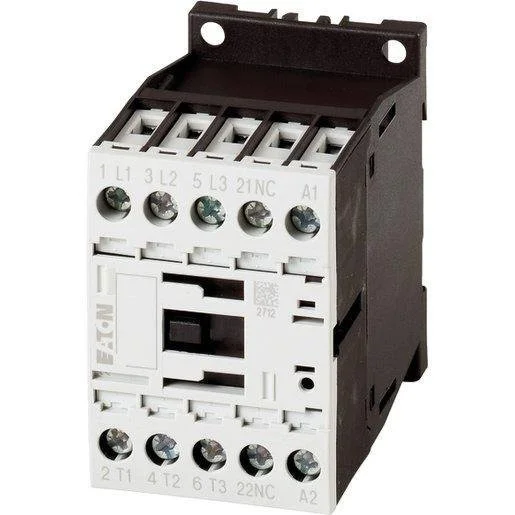

Das Eaton Leistungsschütz DILM15-01(24VDC) ist ein robustes Schaltgerät für anspruchsvolle Anwendungen in der Industrie- und Gebäudetechnik. Als AC-schaltendes Motorschütz steuert es zuverlässig Drehstromverbraucher mit einer Bemessungsbetriebsleistung von 7,5 Kilowatt bei 400 Volt. Die Ansteuerung des Schützes erfolgt über eine Gleichspannung von 24 Volt, was eine flexible Integration in moderne Steuerungssysteme ermöglicht. Dank der kompakten Bauweise und der soliden Schraubanschlüsse lässt sich die Komponente sicher in Schaltschränken montieren. Bei TELA finden Sie dieses hochwertige Elektromaterial für Ihr Projekt in ganz Österreich direkt online zum Bestellen. Durch die präzise Auslegung auf AC-3 Betrieb garantiert das Bauteil eine hohe Langlebigkeit bei häufigen Schaltzyklen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom: 15,5 A (AC-3) — Sicherer Betrieb für Motoren bis 7,5 kW.
- Steuerspannung: 24V DC — Kompatibel mit gängigen SPS-Ausgängen und Steuersystemen.
- Anschluss: Robuster Schraubanschluss — Dauerhafte und vibrationsfeste Kontaktierung der Leitungen.
- Konfiguration: 3 Hauptkontakte (Schließer) & 1 Hilfskontakt (Öffner) — Optimiert für komplexe Schaltaufgaben.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Produktionsanlagen
- Schalten von Heizstromkreisen in der Gebäudetechnik
- Einsatz als Lastabwurfschütz in Energieverteilungen
- Integration in Stern-Dreieck-Schaltungen zur sanften Motoransteuerung
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 Kilowatt |
| Bemessungssteuerspeisespannung AC 60 Hz | 0 Volt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 Ampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3 Kilowatt |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 15,5 Ampere |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsleistung NEMA | 7,4 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7 Ampere |
| Bemessungssteuerspeisespannung AC 50 Hz | 0 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-2733862 | EAN: 4015082901080 | Hersteller-Art.-Nr.: 290108
Häufig gestellte Fragen
Kann dieses Schütz für Heizungsanwendungen genutzt werden?
Ja, das DILM15-01 eignet sich hervorragend als Heizungsschütz, sofern die Bemessungsbetriebsströme für AC-1 Lasten (bis 22 A) eingehalten werden.
Welche Steuerspannung benötigt das Gerät?
Das Leistungsschütz arbeitet mit einer Gleichspannung (DC) von 24 Volt zur Betätigung der Spule.
Ist das Gerät für die Hutschiene geeignet?
Nein, dieses Modell ist nicht für den klassischen Reiheneinbau in Unterverteilern vorgesehen, sondern wird direkt auf der Montageplatte befestigt.
Wie viele Hilfskontakte stehen zur Verfügung?
Das Schütz verfügt über einen integrierten Hilfskontakt als Öffner (NC-Kontakt).
