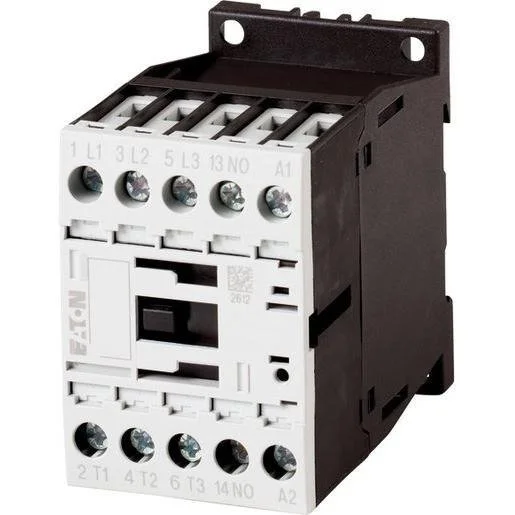

Das Eaton Leistungsschütz DILM15-10(24VDC) ist ein leistungsfähiges Bauteil für das Schalten von Motoren und Lasten in industriellen Anwendungen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400V und einer Steuerspannung von 24V DC bietet es Zuverlässigkeit in der elektrischen Steuerungstechnik. Das Schütz verfügt über drei Schließer als Hauptkontakte und einen Hilfskontakt. Dank der Schraubanschlüsse und der kompakten Bauweise ist eine einfache Montage auf der Hutschiene oder per Schnappbefestigung möglich. Das Modul ist für den anspruchsvollen Einsatz konzipiert, bietet eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen und ist durch das Zubehörprogramm flexibel erweiterbar. Als Experten für Elektromaterial in Österreich führen wir dieses Eaton Schütz dauerhaft in unserem Sortiment. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 24V DC Steuerspannung: Ermöglicht die direkte Ansteuerung über gängige SPS-Systeme und Steuereinheiten.
- 7,5 kW Leistung: Ideal für das effiziente Schalten von Drehstrommotoren im AC-3 Betrieb.
- Schraubanschluss: Sorgt für eine dauerhaft sichere und wartungsfreie elektrische Verbindung.
- Erweiterbarkeit: Hilfsschalterbausteine und Motorschutzrelais sind einfach aufsteckbar für mehr Flexibilität.
Anwendungsbereiche
- Industrielle Motorsteuerungen und Maschinenbau
- Schalten von Heizlasten in der Gebäudetechnik
- Aufbau von Stern-Dreieck-Schaltungen
- Automatisierungslösungen in Verteilern
Technische Details
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7 Ampere |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 15,5 Ampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 Ampere |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 Kilowatt |
| Bemessungsbetriebsleistung NEMA | 7,4 Kilowatt |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungssteuerspeisespannung AC 50 Hz | 0 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 0 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-2430681 | EAN: 4015082900731 | Hersteller-Art.-Nr.: 290073
Häufig gestellte Fragen
Kann man dieses Schütz mit einem Motorschutzrelais erweitern?
Ja, das Eaton DILM15-10 ist kompatibel mit aufsteckbaren Motorschutzrelais zur Absicherung Ihrer Antriebe.
Ist das Gerät für den Reiheneinbau in kleinen Verteilern geeignet?
Nein, dieses Modell ist primär für die Montage auf Montageplatten oder Standard-Hutschienen vorgesehen und nicht für den modularen Reiheneinbau klassifiziert.
Welche Steuerspannung benötigt dieses Schütz?
Dieses Modell arbeitet mit einer Steuerspeisespannung von 24V DC, was es ideal für Niederspannungs-Steuerstromkreise macht.
Sind die Kontakte zwangsgeführt?
Ja, das Schütz verfügt über zwangsgeführte Kontakte gemäß den geltenden Anforderungen für hohe Sicherheit in Schaltkreisen.
