Über dieses Produkt

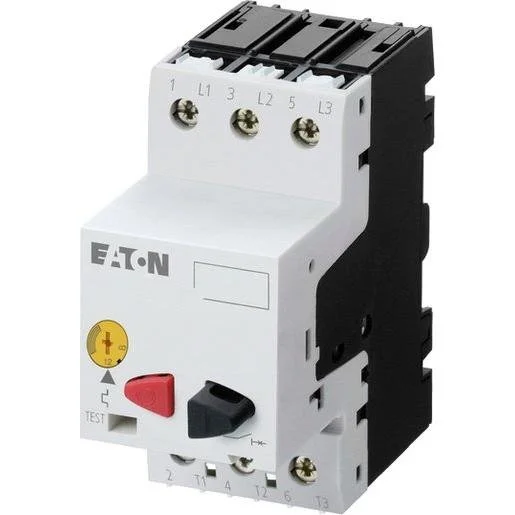

Der Eaton Motorschutzschalter PKZM 01-16G dient als zuverlässiges Motorschutz-Komplettgerät für anspruchsvolle Schaltaufgaben. Das Modell ist direkt im robusten Gehäuse verbaut und bietet mit der Schutzart IP65 optimalen Schutz gegen Strahlwasser und Staub. Mit einem Einstellbereich des Überlastauslösers von 0,4 bis 0,63 Ampere sowie einer Phasenausfallempfindlichkeit sorgt der Leistungsschalter für eine präzise Überwachung in Motorstarterkombinationen. Die thermomagnetische Auslösetechnik garantiert dabei eine hohe Sicherheit bei Kurzschlüssen bis zu 50 kA. Dank des bewährten Drucktaster-Systems lässt sich das Gerät intuitiv bedienen und einfach in bestehende Anlagen integrieren. Sie können dieses hochwertige Elektromaterial bequem online bei TELA in Österreich bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Gehäuse mit Schutzart IP65: Widerstandsfähig gegen äußere Umwelteinflüsse und Spritzwasser.
- Thermomagnetische Auslösetechnik: Präziser Schutz vor Überlast und Kurzschlussströmen.
- Phasenausfallempfindlichkeit: Erhöhte Sicherheit für den angeschlossenen Motor bei Netzfehlern.
- Kompakte Bauform mit Drucktaster: Einfache Bedienung und platzsparende Montage.
Anwendungsbereiche
- Aufbau von Motorstarterkombinationen im industriellen Umfeld.
- Absicherung von kleinen Drehstrommotoren gegen Überlast.
- Direktmontage in Bereichen, die erhöhten Schutz vor Staub und Feuchtigkeit erfordern.
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,12 Kilowatt |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Mit thermischem Überlastschutz | nein |
| Bemessungsdauerstrom Iu | 0,63 Ampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Phasenausfallempfindlich | ja |
| Höhe | 158 Millimeter |
| Breite | 80 Millimeter |
| Ausführung des Betätigungselements | Drucktaster |
| Tiefe | 116,5 Millimeter |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 248 Ampere |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 Kiloampere |
| Schutzart (IP) | IP65 |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,09 Kilowatt |
| Überlastauslöser Stromeinstellung | 0,4 bis 0,63 Ampere |
| Gerätebauart | Komplettgerät im Gehäuse |
| Bemessungsbetriebsspannung | 690 Volt |
| Auslösetechnik | thermomagnetisch |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1669583 | EAN: 4015082860899 | Hersteller-Art.-Nr.: 286089
Häufig gestellte Fragen
Bietet das Gerät einen Schutz gegen Strahlwasser?
Ja, der Eaton Motorschutzschalter ist in einem Gehäuse mit der Schutzart IP65 untergebracht, was ihn staubdicht und gegen Strahlwasser aus einem beliebigen Winkel geschützt macht.
Ist der Motorschutzschalter bereits anschlussfertig?
Da es sich um ein Komplettgerät im Gehäuse handelt, ist der Schalter bereit für die Montage und kann direkt in Starterkombinationen eingebunden werden.
Wie hoch ist der Einstellbereich für den Überlastauslöser?
Der Einstellbereich für den thermischen Überlastauslöser liegt bei diesem Modell zwischen 0,4 und 0,63 Ampere.
Verfügt das Modell über einen Phasenausfallschutz?
Ja, der PKZM 01-16G ist phasenausfallempfindlich und bietet somit Schutz für den Motor bei Ausfall einer Phase.
