Über dieses Produkt

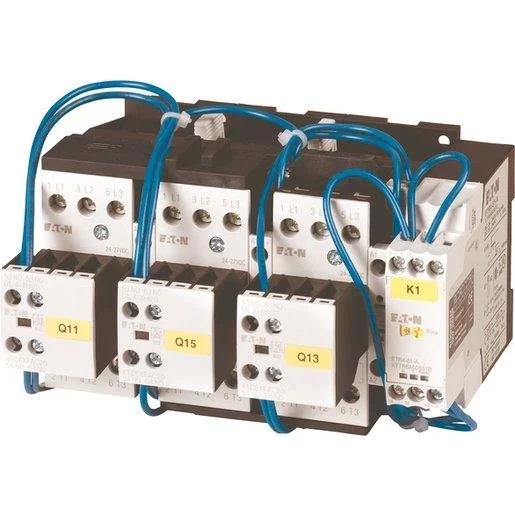

Die Eaton Stern-Dreieck-Schützkombination SDAINLM30 ermöglicht den effizienten Anlauf von Drehstrommotoren bei einer Bemessungsleistung von 15 kW bei 400 V. Diese anschlussfertige Motorstarterkombination besteht aus einem Netzschütz, einem Dreieckschütz, einem Sternschütz sowie einem Zeitrelais, das für eine präzise Umschaltzeit von maximal 20 ms sorgt. Die Komponenten sind bereits vollständig vorverdrahtet, was die Montage in Schaltschränken deutlich beschleunigt. Mit einem Bemessungsbetriebsstrom von 30 Ampere ist das Gerät für anspruchsvolle industrielle Applikationen und den professionellen Anlagenbau konzipiert. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 230 V (AC 50 Hz). Das Gerät ist für die Tragschienenmontage geeignet und bietet eine robuste Lösung für automatisierte Stern-Dreieck-Anläufe. Bei TELA können Sie dieses Elektromaterial für Ihr Projekt in Österreich unkompliziert online kaufen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 15 kW Bemessungsleistung: Ausgelegt für leistungsstarke Drehstrommotoren im AC-3 Betrieb.
- Vollständig vorverdrahtet: Minimiert den Installationsaufwand und verhindert Verdrahtungsfehler.
- Integrierte Zeitrelais: Gewährleistet eine exakte Umschaltzeit von max. 20 ms für einen sanften Anlauf.
- Schraubanschluss: Sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung der Hauptstromkreise.
Anwendungsbereiche
- Industrielle Motorsteuerungen und Automatisierungstechnik
- Pumpen- und Kompressorensteuerungen im Anlagenbau
- Sanfter Anlauf für Gebläse und Ventilatoren
Technische Details
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP) | IP00 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 30 Ampere |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 Ampere |
| Bemessungssteuerspeisespannung DC | 0 Volt |
| Funktion | Stern-Dreieck-Schütz |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Geeignet für Tragschienenmontage | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-2430630 | EAN: 4015082783617 | Hersteller-Art.-Nr.: 278361
Häufig gestellte Fragen
Ist die Schützkombination bereits fertig verdrahtet?
Ja, die Eaton SDAINLM30 wird als vorverdrahtete Einheit geliefert, sodass Netz-, Dreieck- und Sternschütze sowie das Zeitrelais bereits intern verbunden sind.
Für welche Motorleistung ist der Stern-Dreieck-Starter geeignet?
Dieses Modell ist für Drehstrommotoren mit einer Bemessungsbetriebsleistung von bis zu 15 kW bei einer Spannung von 400 V ausgelegt.
Kann das Gerät auf einer Hutschiene montiert werden?
Ja, die Schützkombination ist für die Tragschienenmontage geeignet, was eine einfache Installation in Standard-Schaltschränken ermöglicht.
Welche Steuerspannung wird benötigt?
Das Zeitrelais und die Schützspulen sind für eine Bemessungssteuerspeisespannung von 230 V AC bei 50 Hz ausgelegt.
