Über dieses Produkt

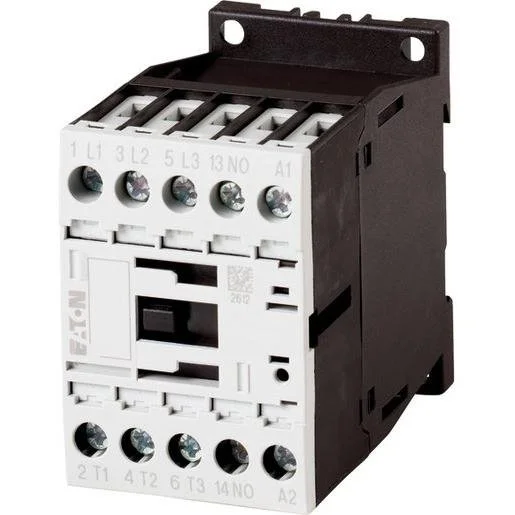

Das Eaton Leistungsschütz DILM9-10 ist ein zuverlässiger Baustein für anspruchsvolle Schaltaufgaben in der Industrietechnik und Gebäudeautomation. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400V AC bietet dieses Motorschütz eine robuste Lösung für das Schalten von Lasten in Ihrem elektrischen System. Das Gerät überzeugt durch seine flexible Schraub- und Schnappmontage, wodurch es sich mühelos in bestehende Anlagen integrieren lässt. Dank der durchdachten Konstruktion sind Hilfsschalterbausteine sowie weiteres Zubehör wie Motorschutzrelais oder Zeitbausteine jederzeit nachrüstbar. Als Spezialist für Elektromaterial in Österreich bieten wir Ihnen dieses leistungsfähige Schütz direkt ab Lager zur unkomplizierten Bestellung an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 kW Leistung bei 400V: Geeignet für Standard-Motoranwendungen und Lastschaltungen.
- Schraubanschluss-Technik: Sicherer Halt und dauerhaft stabiler Kontakt der Zuleitungen.
- Erweiterbare Hilfskontakte: Flexibilität durch die Möglichkeit des seitlichen Anbaus oder Aufsteckens.
- Hohe mechanische Lebensdauer: Mit 10 Mio. Schaltspielen auf Langlebigkeit im Dauerbetrieb ausgelegt.
- Fingersicher nach VDE 0106: Schutz vor Berührung für erhöhte Arbeitssicherheit bei der Wartung.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Industrieanlagen
- Schaltung von Heizstromkreisen und elektrischen Verbrauchern
- Einsatz als Netz-Schütz oder zur Stern-Dreieck-Kombination
- Integration in Schaltmodule für die Gebäudetechnik
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsleistung NEMA | 3,7 Kilowatt |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 Ampere |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 2,5 Kilowatt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung DC | 0 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1752855 | EAN: 4015082766900 | Hersteller-Art.-Nr.: 276690
Häufig gestellte Fragen
Kann das Eaton DILM9-10 erweitert werden?
Ja, das Schütz bietet die Möglichkeit, Hilfsschalterbausteine aufzustecken oder seitlich anzubauen, um die Anzahl der Kontakte zu erhöhen.
Ist das Gerät für den Reiheneinbau geeignet?
Nein, dieses spezielle Leistungsschütz ist nicht für den klassischen Reiheneinbau in Verteilerschränken vorgesehen, sondern für die Montage auf Montageplatten oder Tragschienen.
Welche Spannung wird zur Betätigung benötigt?
Die Spule ist für eine Steuerspeisespannung von 230V bei 50Hz ausgelegt.
Wie hoch ist die mechanische Lebensdauer?
Das Eaton Leistungsschütz ist auf eine mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt.
