Description
Über dieses Produkt

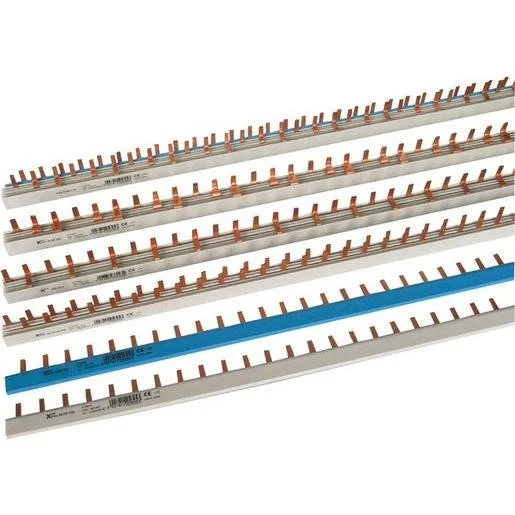

Die Eaton Phasenschiene Z-SV-16/3 P ermöglicht eine effiziente und zuverlässige elektrische Verbindung in modernen Schaltanlagen. Als 3-phasige Stiftkammschiene ist dieses 1000 mm lange Verschienungssystem für die professionelle Energieverteilung konzipiert. Mit einem Querschnitt von 16 mm² und einem Bemessungsdauerstrom von 63 Ampere bietet die Sammelschiene eine robuste Basis für den Anschluss von bis zu 13 Geräten. Das isolierte System sorgt für eine hohe Betriebssicherheit bei einer Bemessungsbetriebsspannung von bis zu 500 Volt. Diese Verbindungsschiene lässt sich passgenau in Schaltschränken montieren und vereinfacht die Verdrahtung von Reiheneinbaugeräten erheblich. Bestellen Sie Ihr Elektromaterial für Projekte in Österreich direkt online bei uns. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 1000 mm Länge: Individuell zuschneidbar für flexible Montageanforderungen.
- Stift-Anschluss: Kompatibel mit zahlreichen Standard-Schaltgeräten für eine sichere Kontaktierung.
- 16 mm² Querschnitt: Ausgelegt für eine hohe Strombelastbarkeit bis 63 Ampere.
- Isolierte Ausführung: Gewährleistet Berührungsschutz und erhöht die Sicherheit in der Anlage.
Anwendungsbereiche
- Professionelle Energieverteilung in Unterverteilern
- Effiziente Verdrahtung von Leitungsschutzschaltern und FI-Schutzschaltern
- Industrielle Schaltanlagenbau-Projekte
Technische Details
| Bemessungsstoßspannung | 4 Kilovolt |
| Ausführung des elektrischen Anschlusses | Stift |
| Teilungsmaß | 0 Millimeter |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Länge | 1000 Millimeter |
| Max. Bemessungsbetriebsspannung Ue | 500 Volt |
| Geeignet für Anzahl Geräte | 13 |
| Polzahl | 3 |
| Querschnitt | 16 Quadratmillimeter |
| Bemessungsdauerstrom Iu | 63 Ampere |
| Anzahl der Phasen | 3 |
| Geeignet für Geräte mit N-Leiter | nein |
| Anzahl der Teilungseinheiten | 3 |
| Isoliert | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1648268 | EAN: 4015082710729 | Hersteller-Art.-Nr.: 271072
Häufig gestellte Fragen
Kann die Phasenschiene gekürzt werden?
Ja, die 1000 mm lange Sammelschiene kann problemlos auf die benötigte Länge zugeschnitten werden, um sie an die spezifische Anzahl der zu verbindenden Geräte anzupassen.
Welche Stromstärke hält die Schiene aus?
Die Eaton Z-SV-16/3 P ist für einen Bemessungsdauerstrom von 63 Ampere ausgelegt.
Ist diese Schiene für den Anschluss von N-Leitern geeignet?
Nein, dieses Modell ist speziell als 3-Phasenschiene konzipiert und nicht für den N-Leiter-Anschluss geeignet.
Ist der Sammelschienenblock berührungssicher?
Ja, durch die isolierte Bauweise des Systems ist ein hoher Berührungsschutz gemäß den technischen Spezifikationen gewährleistet.
