Description
Über dieses Produkt

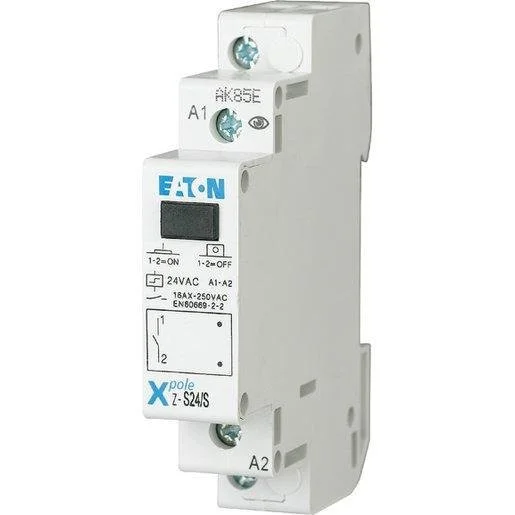

Der Eaton Stromstoßschalter Z-S24/S ist ein leistungsstarkes Reiheneinbaugerät, das für eine präzise Steuerung von Beleuchtungsanlagen entwickelt wurde. Als zuverlässiges Stromstoßrelais dient es zur Schaltung von Stromkreisen mittels Tastern und findet seinen Einsatz vorzugsweise in der elektrischen Gebäudeinstallation. Mit einer Steuerspannung von 24V AC oder 12V DC ermöglicht dieser Impulsschalter eine vielseitige Anbindung in unterschiedlichsten Systemen. Das Gerät verfügt über einen Schließer und ist für einen Bemessungsschaltstrom von 16 Ampere ausgelegt, was eine robuste Performance im Dauerbetrieb sicherstellt. Dank der kompakten Bauweise mit einer Breite von nur einer Teilungseinheit lässt sich der Schalter platzsparend auf der DIN-Hutschiene im Verteilerschrank montieren. Die integrierte Handbedienung bietet zudem die Möglichkeit, Schaltzustände bei Wartungsarbeiten oder Störungen manuell zu überprüfen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompaktes Design: 1 Teilungseinheit Breite — spart wertvollen Platz im Sicherungskasten.
- Flexible Steuerung: 24V AC / 12V DC — universell für verschiedene Steuerspannungskreise einsetzbar.
- Robustes Schaltvermögen: 16 Ampere Bemessungsstrom — sorgt für Langlebigkeit bei Standard-Beleuchtungsanwendungen.
- Manuelle Bedienung: Handbetätigung möglich — ermöglicht eine direkte Funktionsprüfung vor Ort.
- Einfache Montage: DIN-Schienenbefestigung — für eine schnelle Installation durch Elektrofachkräfte.
Anwendungsbereiche
- Steuerung von Beleuchtungskreisen in Wohngebäuden und Gewerbeobjekten
- Einbau in Unterverteilungen für die Impulssteuerung von Lichtquellen
- Einsatz als Tasterrelais in Schaltungen mit mehreren Bedienelementen
Technische Details
| Montageart | DIN-Schiene |
| Steuerspannungsart 2 | DC |
| Anzahl der Kontakte als Wechsler | 0 |
| Breite in Teilungseinheiten | 1 |
| Versorgungsspannung | 250 Volt |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 1 |
| Steuerspannungsart 1 | AC |
| Bemessungsschaltstrom | 16 Ampere |
| Steuerspannung 1 | 24 Volt |
| Spannungsart der Versorgungsspannung | AC |
| Frequenz der Steuerspannung 1 | 50 Hertz |
| Funktion | mechanisch Schalter |
| Handbedienung möglich | ja |
| Frequenz der Steuerspannung 2 | 50 Hertz |
| Steuerspannung 2 | 12 Volt |
| Einbautiefe | 60 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1388274 | EAN: 4015082655358 | Hersteller-Art.-Nr.: 265535
Häufig gestellte Fragen
Kann der Stromstoßschalter auch mit 12V DC gesteuert werden?
Ja, der Eaton Z-S24/S unterstützt sowohl 24V AC als auch 12V DC als Steuerspannung, was ihn sehr flexibel in der Anwendung macht.
Wie viel Platz benötigt das Gerät in der Verteilung?
Das Reiheneinbaugerät hat eine Baubreite von nur einer Teilungseinheit (1TE), was einer Breite von 17,5 mm entspricht.
Ist eine manuelle Betätigung des Schalters möglich?
Ja, das Modell verfügt über eine Handbedienung, mit der der Schaltzustand bei Bedarf manuell beeinflusst werden kann.
Für welche Stromstärke ist der Kontakt ausgelegt?
Der Bemessungsschaltstrom für den Schließer-Kontakt beträgt gemäß IEC/EN 60669-2-2 16 Ampere.
