Description
Über dieses Produkt

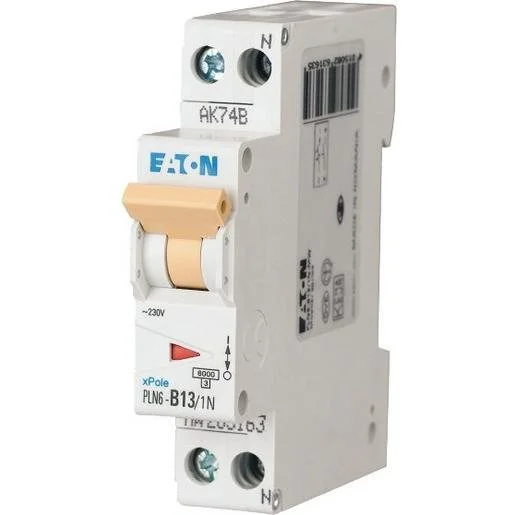

Der Eaton LS-Schalter PLN6-B13/1N-DE ist ein zuverlässiger Leitungsschutzschalter für die Absicherung Ihrer elektrischen Stromkreise. Als 2-poliges Modell (1P+N) mit einem Bemessungsstrom von 13 Ampere bietet er eine präzise Auslösecharakteristik B bei einer Betriebsspannung von 230 Volt. Die kompakte Bauweise mit einer Breite von nur einer Teilungseinheit spart wertvollen Platz in der Unterverteilung. Dank des mitschaltenden Neutralleiters sorgt dieses Bauteil für eine erhöhte Sicherheit in Ihrer Elektroinstallation. Der Anschluss von Leitern mit Querschnitten von 1 bis 25 Quadratmillimetern gestaltet sich flexibel und einfach. Bestellen Sie Ihr benötigtes Elektromaterial für Oesterreich bequem online bei TELA. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 13A: Gewährleistet den Schutz für Standardstromkreise in Wohngebäuden.
- Mitschaltender Neutralleiter: Erhöht die Sicherheit durch die Unterbrechung beider Pole.
- Kompakte 1TE Bauweise: Ermöglicht eine platzsparende Montage in der Verteilerreihe.
- Flexibler Klemmbereich: Geeignet für Leiterquerschnitte von 1 bis 25 mm² für vielfältige Installationen.
Anwendungsbereiche
- Absicherung von Stromkreisen in der Gebäudetechnik
- Installation in Wohnungsunterverteilungen
- Schutz von Beleuchtungs- und Steckdosenstromkreisen
Technische Details
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kiloampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 0 Kiloampere |
| Auslösecharakteristik | B |
| Bemessungsspannung | 230 Volt |
| Polzahl (gesamt) | 2 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | nein |
| Unterputzmontage | nein |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kiloampere |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Schutzart (IP) | IP20 |
| Einbautiefe | 70,5 Millimeter |
| Breite in Teilungseinheiten | 1 |
| Mitschaltender Neutralleiter | ja |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 0 Kiloampere |
| Bemessungsstrom | 13 Ampere |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| Anzahl der abgesicherten Pole | 1 |
| Frequenz | 50 bis 60 Hertz |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-4689526 | EAN: 4015082632717 | Hersteller-Art.-Nr.: 263271
Häufig gestellte Fragen
Wie viel Platz benötigt der Eaton LS-Schalter in der Verteilung?
Der Schalter hat eine Einbaubreite von genau 1 Teilungseinheit (1TE), was 17,5 mm entspricht.
Ist der Neutralleiter bei diesem Schalter mitschaltend?
Ja, der Eaton PLN6-B13/1N-DE verfügt über einen mitschaltenden Neutralleiter.
Für welche Leiterquerschnitte sind die Klemmen ausgelegt?
Die Klemmen sind für starre und flexible Leiter mit einem Querschnitt von 1 bis 25 mm² geeignet.
Kann der LS-Schalter auch mit Zusatzeinrichtungen erweitert werden?
Ja, dieser Leitungsschutzschalter ist für den Anbau von weiteren Zusatzeinrichtungen vorbereitet.
