Description
Über dieses Produkt

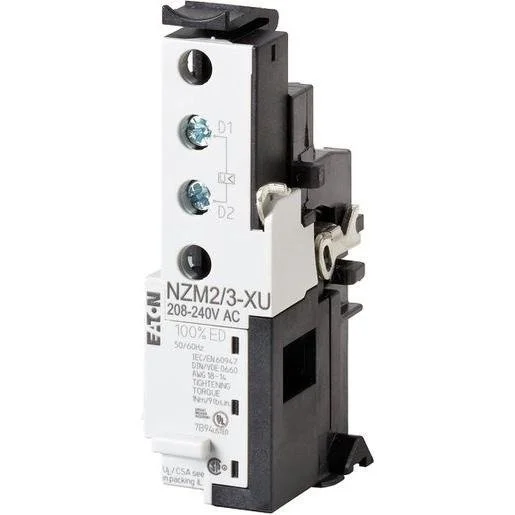

Der Eaton Unterspannungsauslöser NZM2/3-XU24DC ermöglicht das unverzögerte Abschalten von Leistungsschaltern der NZM-Reihe sowie Lasttrennschaltern bei einem Spannungsabfall von 35 bis 70% der Steuerspannung. Dieses technische Modul wird für Sicherheitszwecke wie NOT-AUS-Einrichtungen eingesetzt und verhindert bei anliegender Spannung das Berühren der Schalterhauptkontakte während eines Einschaltversuchs. Der Unterspannungsauslöser ist für 24V DC ausgelegt und lässt sich einfach per Schraubanschluss in Ihr System integrieren. Bei TELA finden Sie ein umfangreiches Sortiment an Elektromaterial für Ihre Anforderungen in Österreich. Nutzen Sie die unkomplizierte Möglichkeit, dieses Bauteil online zu kaufen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 24V DC Steuerspeisespannung — Präzise Auslösung bei Spannungsabfall
- Schraubanschluss — Einfache und sichere elektrische Montage
- Unverzögerte Abschaltcharakteristik — Maximale Anlagensicherheit im Fehlerfall
- Kompatibel mit NZM2/3 — Speziell abgestimmt auf Eaton Lasttrennschalter
Anwendungsbereiche
- Integration in NOT-AUS-Sicherheitsketten
- Schutz vor unkontrolliertem Anlauf bei Spannungsschwankungen
- Überwachung von Steuerspannungen in industriellen Schaltanlagen
Technische Details
| Verzögert | nein |
| Geeignet für Lastschalter | ja |
| Anzahl der Kontakte als Öffner | 0 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Geeignet für Überlastrelais | nein |
| Spannungsart zur Betätigung | AC |
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Geeignet für Motorschutzschalter | nein |
| Geeignet für Leistungsschalter | nein |
| Bemessungssteuerspeisespannung DC | 24 bis 24 Volt |
| Bemessungssteuerspeisespannung AC 50 Hz | 0 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-2565293 | EAN: 4015082595098 | Hersteller-Art.-Nr.: 259509
Häufig gestellte Fragen
Kann der Unterspannungsauslöser mit einem Arbeitsstromauslöser kombiniert werden?
Nein, der Unterspannungsauslöser NZM2/3-XU24DC darf nicht gleichzeitig mit einem Arbeitsstromauslöser (NZM…-XA…) verbaut werden.
Ist das Modul für verzögerte Abschaltungen geeignet?
Nein, dieses Modell ist explizit für eine unverzögerte Abschaltung bei Absinken der Steuerspannung konzipiert.
Wofür wird die 24V DC Steuerspannung genutzt?
Sie dient zur Überwachung der Schwellenwerte, um bei Unterschreitung von 35-70% US den Leistungsschalter sofort auszulösen.
Ist der Einbau in einen NOT-AUS-Kreis möglich?
Ja, der Auslöser ist für NOT-AUS-Einrichtungen in Kombination mit einem entsprechenden NOT-AUS-Taster vorgesehen.
