Über dieses Produkt

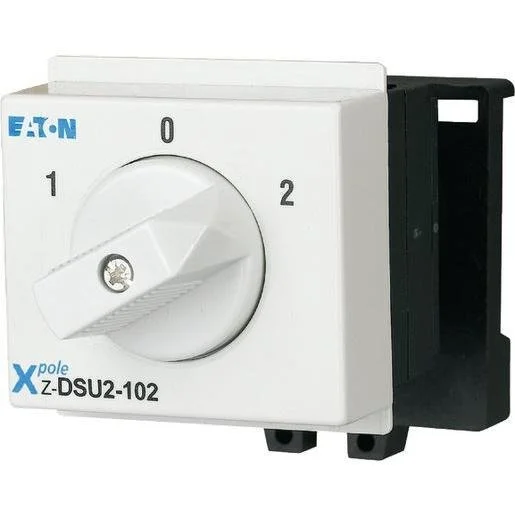

Der Eaton Drehschalter Z-DSU2-102 dient als robuster, 2-poliger Umschalter für den Reiheneinbau in Verteilerschränken. Dieses Schaltelement für die Hutschienenmontage überzeugt durch seine zuverlässige Schaltfunktion in der Konfiguration 1-0-2 bei einem Bemessungsbetriebsstrom von 20 A. Mit einer Einbaubreite von 3 Teilungseinheiten (52 mm) lässt er sich platzsparend in elektrische Verteilungen integrieren und für komplexe Schaltaufgaben nutzen. Die Anschlussmöglichkeiten sind flexibel gestaltet und unterstützen verschiedene Leitungsquerschnitte für eine sichere Kontaktierung. Ob als Steuerschalter oder Umschalter in Industrie- und Wohnbauanwendungen, dieses Elektromaterial für Österreich bietet hohe Funktionalität bei hoher Bemessungsspannung von 690 V. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 20 A Bemessungsstrom: Ermöglicht das Schalten hoher Lasten im industriellen und gewerblichen Bereich.
- 3 Teilungseinheiten Breite: Kompakte Bauweise für eine effiziente Nutzung des Platzes auf der Hutschiene.
- Schaltfunktion 1-0-2: Vielseitige Umschaltmöglichkeiten für manuelle Steuerungsprozesse.
- Stabile Hutschienenmontage: Einfache und schnelle Installation in standardisierten Verteilergehäusen.
Anwendungsbereiche
- Manuelle Umschaltung von Stromkreisen in Verteilern
- Steuerung von Aggregaten oder Motoren
- Einsatz als Gruppenschalter in der Gebäudetechnik
Technische Details
| Schutzart (IP) | IP20 |
| Lampensockel | nicht zutreffend |
| Mit Signallampe | nein |
| Schaltfunktion | Wechselschalter |
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Bemessungsabschaltvermögen | 0 Kiloampere |
| Bemessungsstrom | 20 Ampere |
| Leuchtmittel | nicht zutreffend |
| Einbautiefe | 60 Millimeter |
| Anzahl der Kontakte als Wechsler | 2 |
| Max. Lampenleistung | 0 Watt |
| Zwangstrennung (nach DIN VDE 0113) | nein |
| Polzahl | 2 |
| Min. Bemessungsspannung | 440 Volt |
| Farbe der Kalotte | nicht zutreffend |
| Bemessungsspannung | 690 Volt |
| Anzahl der Kontakte als Schließer | 0 |
| Spannungsart | AC |
| Anzahl der Kontakte als Öffner | 0 |
| Breite in Teilungseinheiten | 3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1523058 | EAN: 4015082488758 | Hersteller-Art.-Nr.: 248875
Häufig gestellte Fragen
Kann der Eaton Z-DSU2-102 auf einer Standard-Hutschiene montiert werden?
Ja, dieser Drehschalter ist speziell für die einfache Hutschienenmontage (35 mm Tragschiene) in Verteilerkästen konzipiert.
Welche Schaltfunktion besitzt dieser Schalter?
Es handelt sich um einen 2-poligen Umschalter mit der Schaltstellung 1 – 0 – 2 (Nullstellung in der Mitte).
Für welche Stromstärke ist das Gerät ausgelegt?
Der Schalter ist für einen Bemessungsbetriebsstrom von 20 Ampere bei einer Spannung von bis zu 690 V AC geeignet.
Wie viel Platz nimmt der Schalter im Verteiler ein?
Das Gerät hat eine Einbaubreite von 3 Teilungseinheiten, was 52 mm entspricht.
