Description
Über dieses Produkt

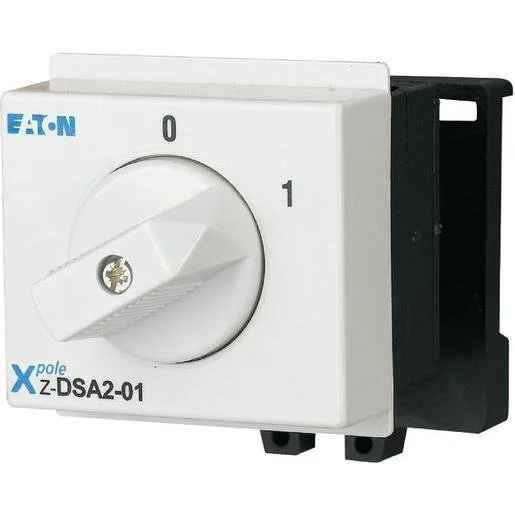

Der Eaton Drehschalter Z-DSA2-01 ist ein zuverlässiger 2-poliger Ausschalter für den Reiheneinbau in Ihre Elektroverteilung. Dieses Modell für die Hutschienenmontage bietet einen Bemessungsbetriebsstrom von 20A und eine Spannung von bis zu 690V. Mit einer Einbaubreite von 3 Teilungseinheiten (52mm) lässt er sich platzsparend in handelsübliche Verteilergehäuse integrieren. Dank der soliden Konstruktion eignet sich der Schalter für diverse Steuerungsaufgaben und Trennfunktionen in industriellen sowie privaten Anlagen. Das Gerät bietet eine hohe Kurzschlussfestigkeit von 10kA und sorgt für eine sichere Schaltung Ihrer Stromkreise. Wenn Sie professionelles Elektromaterial in Österreich suchen, finden Sie diesen Schalter direkt bei TELA. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 20A: Ausgelegt für eine hohe Belastbarkeit in verschiedenen Schaltkreisen.
- 3 Teilungseinheiten: Kompakte Bauform für eine unkomplizierte Installation auf der Hutschiene.
- 2-polige Ausführung: Ermöglicht das sichere Trennen von zwei Strompfaden gleichzeitig.
- Kurzschlussfestigkeit 10kA: Bietet hohe Sicherheit und Robustheit bei elektrischen Störungen.
Anwendungsbereiche
- Steuerung und Schaltung von Stromkreisen im Schaltschrankbau.
- Einbau in Unterverteilungen für die manuelle Ansteuerung von Lasten.
- Einsatz als Trennschalter für Maschinen und Anlagenkomponenten.
Technische Details
| Leuchtmittel | nicht zutreffend |
| Zwangstrennung (nach DIN VDE 0113) | nein |
| Bemessungsabschaltvermögen | 0 Kiloampere |
| Anzahl der Kontakte als Öffner | 0 |
| Schutzart (IP) | IP20 |
| Schaltfunktion | Ausschalter |
| Bemessungsspannung | 690 Volt |
| Bemessungsstrom | 20 Ampere |
| Anzahl der Kontakte als Wechsler | 0 |
| Farbe der Kalotte | nicht zutreffend |
| Spannungsart | AC |
| Lampensockel | nicht zutreffend |
| Polzahl | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Max. Lampenleistung | 0 Watt |
| Breite in Teilungseinheiten | 3 |
| Min. Bemessungsspannung | 440 Volt |
| Mit Signallampe | nein |
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Einbautiefe | 60 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1436201 | EAN: 4015082488727 | Hersteller-Art.-Nr.: 248872
Häufig gestellte Fragen
Kann der Eaton Z-DSA2-01 auf einer Standard-Hutschiene montiert werden?
Ja, der Drehschalter ist speziell für die Montage auf einer DIN-Hutschiene im Schaltschrank oder Verteiler konzipiert.
Wie viele Teilungseinheiten nimmt der Schalter im Verteiler ein?
Der Schalter hat eine Breite von 3 Teilungseinheiten (TE), was einer Baubreite von 52 mm entspricht.
Ist dieser Schalter für industrielle Anwendungen geeignet?
Ja, dank der Auslegung auf 690V und 20A sowie der robusten Bauweise gemäß IEC-Normen ist er für industrielle Steuerungsanwendungen sehr gut geeignet.
Besitzt der Schalter eine integrierte Kontrollleuchte?
Nein, dieses Modell (Z-DSA2-01) verfügt über keine Signallampe.
