Über dieses Produkt

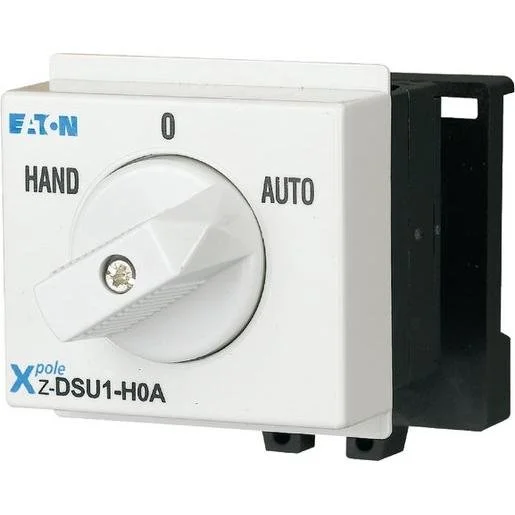

Der Eaton Drehschalter Z-DSU1-H0A ist ein robuster 1-poliger Umschalter für die Hutschienenmontage. Mit einer Schaltungsposition von Hand-0-Automatik eignet sich das Gerät für anspruchsvolle Schaltaufgaben im Schaltschrankbau. Der Schalter ist für einen Bemessungsbetriebsstrom von 20A ausgelegt und deckt eine Bemessungsbetriebsspannung von bis zu 690V ab. Das kompakte Gehäuse benötigt eine Einbaubreite von lediglich 3 Teilungseinheiten, was eine platzsparende Installation im Verteilerkasten ermöglicht. Dank der flexiblen Anschlussmöglichkeiten für verschiedene Leiterquerschnitte ist die Installation sicher und zuverlässig umsetzbar. Für Ihr Projekt in Österreich finden Sie bei uns das passende Elektromaterial online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom von 20 Ampere: Ermöglicht den sicheren Einsatz in leistungsstarken Steuerstromkreisen.
- Platzsparende Bauweise: Die Breite von 3 Teilungseinheiten optimiert den Platzbedarf auf der Hutschiene.
- Flexible Anschlussmöglichkeiten: Kompatibel mit ein-, mehr- und feindrähtigen Leitern bis zu 2,5 mm².
- Praktische Schaltfunktion: Die Hand-0-Automatik Stellung ermöglicht eine manuelle Überbrückung der Automatiksteuerung.
Anwendungsbereiche
- Manuelle Steuerung von Automatisierungsprozessen in der Gebäudeinstallation.
- Einbau in Unterverteilungen für die manuelle Ansteuerung von Lasten oder Motoren.
- Industrielle Schaltanlagen zur sicheren Trennung oder Umschaltung von Stromkreisen.
Technische Details
| Leuchtmittel | nicht zutreffend |
| Zwangstrennung (nach DIN VDE 0113) | nein |
| Anzahl der Kontakte als Schließer | 0 |
| Bemessungsstrom | 20 Ampere |
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Spannungsart | AC |
| Min. Bemessungsspannung | 440 Volt |
| Max. Lampenleistung | 0 Watt |
| Bemessungsspannung | 690 Volt |
| Polzahl | 1 |
| Lampensockel | nicht zutreffend |
| Mit Signallampe | nein |
| Bemessungsabschaltvermögen | 0 Kiloampere |
| Anzahl der Kontakte als Öffner | 0 |
| Einbautiefe | 60 Millimeter |
| Anzahl der Kontakte als Wechsler | 1 |
| Breite in Teilungseinheiten | 3 |
| Farbe der Kalotte | nicht zutreffend |
| Schutzart (IP) | IP20 |
| Schaltfunktion | Wechselschalter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1625586 | EAN: 4015082488703 | Hersteller-Art.-Nr.: 248870
Häufig gestellte Fragen
Wofür wird die Hand-0-Automatik Position benötigt?
Diese Funktion erlaubt es, ein System manuell zu übersteuern (Hand), komplett auszuschalten (0) oder in den Automatikbetrieb der Steuerung zurückzusetzen.
Kann der Schalter auf einer Standard-Hutschiene montiert werden?
Ja, der Eaton Z-DSU1-H0A ist für die standardisierte Hutschienenmontage (DIN-Schiene) mit einer Breite von 3TE konzipiert.
Ist eine Signallampe im Schalter integriert?
Nein, dieses Modell verfügt über keine integrierte Signallampe oder Kontrollleuchte.
Welcher Leitungsquerschnitt kann angeschlossen werden?
Der Schalter unterstützt bei ein- oder mehrdrähtigen Leitern einen Bereich von 1 bis 2,5 mm².
