Über dieses Produkt

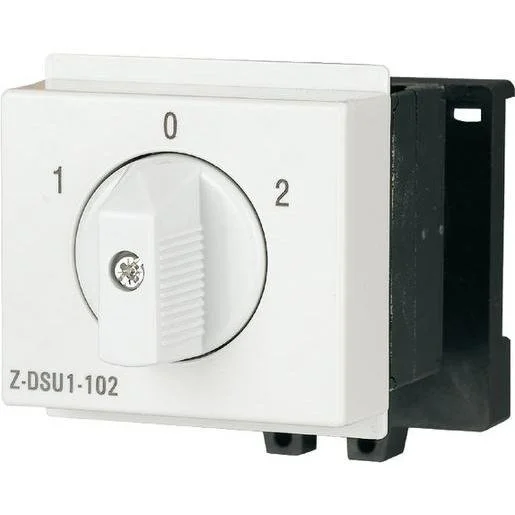

Der Eaton Drehschalter Z-DSU1-102 fungiert als kompakter 1-poliger Umschalter für die Hutschienenmontage in Elektroverteilern. Mit einer Einbaubreite von 3 Teilungseinheiten (52 mm) lässt er sich effizient in Schaltschränke integrieren und bietet eine zuverlässige Schaltfunktion in der Konfiguration 1-0-2. Das Gerät ist für einen Bemessungsbetriebsstrom von 20 A und eine Bemessungsspannung von bis zu 690 V ausgelegt, was einen vielseitigen Einsatz in industriellen und gewerblichen Steuerungen ermöglicht. Dank des robusten Designs und der standardisierten Bauweise eignet sich dieser Reiheneinbau-Schalter hervorragend für manuelle Schaltvorgänge in Anlagen. Über TELA können Sie dieses zuverlässige Elektromaterial für Ihre Projekte in Österreich direkt online beziehen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 1-polige Schaltfunktion (1-0-2): Ermöglicht präzise Umschaltvorgänge für diverse Steuersignale.
- Kompaktes Design: 3 TE Einbaubreite spart wertvollen Platz im Verteilerkasten.
- Bemessungsstrom 20 A: Ausgelegt für anspruchsvolle elektrische Lasten im gewerblichen Bereich.
- Einfache Montage: Optimiert für die schnelle Hutschienenmontage mittels Kappen-Einbaumaß 45 mm.
Anwendungsbereiche
- Manuelle Umschaltung von Steuerstromkreisen in Schaltanlagen.
- Betätigung von Motoren oder elektrischen Lasten in Unterverteilungen.
- Integration in Steuerungen für Gebäudeautomationssysteme auf DIN-Schienen-Basis.
- Einsatz als Umschalter in industriellen Applikationen zur manuellen Steuerung.
Technische Details
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Bemessungsstrom | 20 Ampere |
| Bemessungsabschaltvermögen | 0 Kiloampere |
| Schutzart (IP) | IP20 |
| Schaltfunktion | Wechselschalter |
| Min. Bemessungsspannung | 440 Volt |
| Zwangstrennung (nach DIN VDE 0113) | nein |
| Breite in Teilungseinheiten | 3 |
| Lampensockel | nicht zutreffend |
| Bemessungsspannung | 690 Volt |
| Anzahl der Kontakte als Öffner | 0 |
| Polzahl | 1 |
| Einbautiefe | 60 Millimeter |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Mit Signallampe | nein |
| Farbe der Kalotte | nicht zutreffend |
| Leuchtmittel | nicht zutreffend |
| Spannungsart | AC |
| Max. Lampenleistung | 0 Watt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1436252 | EAN: 4015082488697 | Hersteller-Art.-Nr.: 248869
Häufig gestellte Fragen
Kann der Eaton Z-DSU1-102 direkt auf eine Hutschiene montiert werden?
Ja, der Drehschalter ist speziell für die standardisierte Hutschienenmontage in Elektroverteilern konzipiert und nimmt dabei eine Breite von 3 Teilungseinheiten (3 TE) ein.
Welche Schaltfunktion besitzt dieser Drehschalter?
Es handelt sich um einen 1-poligen Umschalter mit der Schaltstellung 1 – 0 – 2, der für den Wechsel zwischen zwei Stromkreisen oder zur manuellen Unterbrechung genutzt werden kann.
Ist der Schalter für den industriellen Einsatz geeignet?
Ja, mit einem Bemessungsbetriebsstrom von 20 A und einer Bemessungsspannung von 690 V ist der Schalter robust für industrielle Anforderungen ausgelegt.
Wie erfolgt der Anschluss der Leiter?
Der Klemmquerschnitt ist für feindrähtige Leitungen von 0,75-2,5 mm² ausgelegt, was eine flexible Installation in verschiedenen Schaltumgebungen ermöglicht.
