Description
Über dieses Produkt

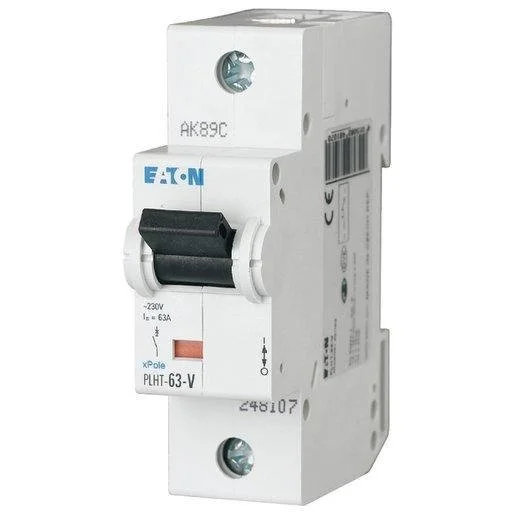

Der Eaton Leitungsschutzschalter PLHT-63-V ist ein zuverlässiger 1-poliger Schutzschalter, der für anspruchsvolle elektrische Installationen konzipiert wurde. Mit einem Bemessungsstrom von 63A und der Auslösecharakteristik C sorgt dieses Bauteil für eine präzise Absicherung von Stromkreisen in Gewerbe- und Industriegebäuden. Das Gerät ist für die Hutschienenmontage ausgelegt und benötigt eine Einbaubreite von lediglich 1,5 Teilungseinheiten. Dank des hohen Bemessungsschaltvermögens von 25kA bietet er eine robuste Lösung gegen Überlast und Kurzschluss. Bei TELA können Sie dieses hochwertige Elektromaterial für Österreich bequem online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 63A: Ausgelegt für hohe Stromlasten in anspruchsvollen Installationen.
- Auslösecharakteristik C: Erlaubt moderate Einschaltströme bei hoher Kurzschlussfestigkeit.
- Bemessungsschaltvermögen 25kA: Höchste Sicherheit bei Fehlern im Stromnetz.
- 1,5 TE Baubreite: Kompakte Bauweise für platzsparende Verteilungsmontage.
- Anschlussquerschnitt bis 50mm²: Flexibel für unterschiedliche Leitungsquerschnitte einsetzbar.
Anwendungsbereiche
- Absicherung von Stromkreisen in industriellen Schaltanlagen.
- Installation in gewerblichen Verteilungen mit hohen Lastanforderungen.
- Einsatz in Infrastrukturprojekten mit Fokus auf hohe Schaltkapazität.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Explosionsgeschützt | nein |
| Energiebegrenzungsklasse | 3 |
| Auslösecharakteristik | C |
| Bemessungsstrom | 63 Ampere |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,003875007750025 bis 50 Quadratmillimeter |
| Breite in Teilungseinheiten | 1,5 |
| Einbautiefe | 75 Millimeter |
| Bemessungsspannung | 230 Volt |
| Anzahl der abgesicherten Pole | 1 |
| Schutzart (IP) | IP20 |
| Überspannungskategorie | 3 |
| Polzahl (gesamt) | 1 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 25 Kiloampere |
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad Celsius |
| Zusatzeinrichtungen möglich | ja |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,003875007750025 bis 50 Quadratmillimeter |
| Verschmutzungsgrad | 2 |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 25 Kiloampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1231596 | EAN: 4015082481070 | Hersteller-Art.-Nr.: 248107
Häufig gestellte Fragen
Was bedeutet die Auslösecharakteristik C?
Die C-Charakteristik ist der Standard für allgemeine Stromkreise mit höherem Einschaltstrom, wie sie bei Motoren oder größeren Beleuchtungsanlagen vorkommen.
Kann dieser LS-Schalter mit Zusatzeinrichtungen kombiniert werden?
Ja, der Eaton PLHT-63-V ist für die Montage von Zusatzeinrichtungen ausgelegt, was eine flexible Erweiterung der Funktionen ermöglicht.
Wie breit ist der Schalter in der Verteilung?
Dieser Leitungsschutzschalter hat eine Baubreite von 1,5 Teilungseinheiten (27 mm), was ihn besonders kompakt für bestehende Hutschienen-Verteilungen macht.
Ist der Schalter für industrielle Anwendungen geeignet?
Ja, mit einem Bemessungsschaltvermögen von 25kA nach IEC/EN 60947-2 ist er speziell für den Einsatz in professionellen und industriellen Schaltanlagen konzipiert.
