Über dieses Produkt

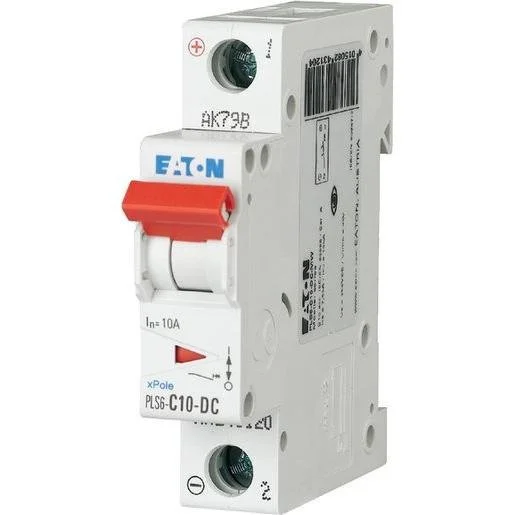

Der Eaton LS-Schalter MCB PLS6-C10-DC-MW dient als zuverlässiger Leitungsschutzschalter für Gleichstromanwendungen. Dieses 1-polige Modell überzeugt durch einen Bemessungsstrom von 10A sowie eine Auslösecharakteristik C, die für industrielle Anforderungen konzipiert ist. Mit einer Einbaubreite von nur 1TE lässt sich der Sicherungsautomat platzsparend auf der Hutschiene montieren. Dank der robusten Bauweise eignet sich das Elektromaterial für anspruchsvolle DC-Stromkreise in verschiedenen Anlagen. Als Experte für Elektrotechnik bieten wir Ihnen dieses Eaton-Produkt bequem zum Online-Bestellen für Projekte in Österreich an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Auslösecharakteristik C: Gewährleistet ein präzises Abschaltverhalten bei Überlast und Kurzschluss.
- 1TE Baubreite: Ermöglicht eine extrem platzsparende Installation im Verteilerschrank.
- DC-Spannungsart: Speziell für die Absicherung von Gleichstromkreisen optimiert.
- Klemmquerschnitt bis 25 qmm: Flexibler Anschluss von Leitungen unterschiedlicher Stärke möglich.
Anwendungsbereiche
- Absicherung von DC-Steuerstromkreisen in Industrieanlagen.
- Schutz von Photovoltaik-Komponenten und Gleichstromverteilern.
- Einsatz in automatisierten Anlagen zur Überwachung von Gleichstromlasten.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | DC |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 Kiloampere |
| Bemessungsstrom | 10 Ampere |
| Überspannungskategorie | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,00155000310001 bis 25 Quadratmillimeter |
| Schutzart (IP) | IP20 |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,00155000310001 bis 25 Quadratmillimeter |
| Unterputzmontage | nein |
| Breite in Teilungseinheiten | 1 |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Verschmutzungsgrad | 2 |
| Polzahl (gesamt) | 1 |
| Mitschaltender Neutralleiter | nein |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | nein |
| Einbautiefe | 70,5 Millimeter |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsspannung | 220 Volt |
| Auslösecharakteristik | C |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1469630 | EAN: 4015082431204 | Hersteller-Art.-Nr.: 243120
Häufig gestellte Fragen
Ist dieser LS-Schalter für AC-Stromkreise geeignet?
Nein, dieses Modell ist explizit für Gleichstrom (DC) ausgelegt.
Kann der Schalter auf einer Standard-Hutschiene montiert werden?
Ja, der Leitungsschutzschalter ist für die gängige Hutschienenmontage (35mm) konzipiert.
Wie hoch ist die Einbaubreite in Teilungseinheiten?
Das Gerät benötigt lediglich 1TE (17,5 mm) Platz im Verteiler.
Sind Zusatzeinrichtungen nachrüstbar?
Ja, bei diesem Modell ist die Anbindung von Zusatzeinrichtungen wie Hilfskontakten möglich.
