Über dieses Produkt

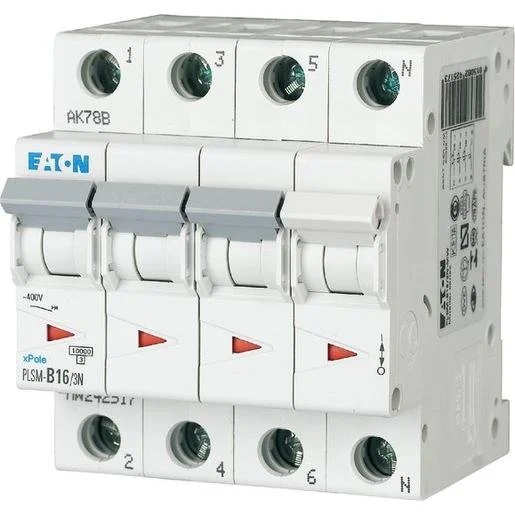

Der Eaton Leitungsschutzschalter PLSM-C16/3N-MW ist ein robuster Schutzschalter für die zuverlässige Absicherung elektrischer Stromkreise. Das 3+N-polige Gerät bietet bei einem Bemessungsstrom von 16A und einer Auslösecharakteristik C einen wirksamen Schutz vor Überlast und Kurzschluss. Mit einem Bemessungsschaltvermögen von 10kA ist dieser Sicherungsautomat für anspruchsvolle Elektroinstallationen ausgelegt. Der mitschaltende Neutralleiter erhöht die Anlagensicherheit zusätzlich, während die kompakte Bauweise mit 4 Teilungseinheiten eine einfache Hutschienenmontage in Verteilern ermöglicht. Elektromaterial wie diesen hochwertigen LS-Schalter können Sie bei TELA bequem online bestellen und für Ihre Projekte in Österreich nutzen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 16A Bemessungsstrom: Ausgelegt für standardmäßige 230/400V Stromkreise.
- Charakteristik C: Erlaubt hohe Einschaltströme, ideal für Motoren und Leuchtgruppen.
- 10kA Schaltvermögen: Bietet hohe Sicherheit bei Kurzschlüssen in Industrie- und Wohngebäuden.
- Mitschaltender Neutralleiter: Trennt den N-Leiter sicher bei Auslösung oder manueller Betätigung.
- 4TE Baubreite: Platzsparende Installation in gängigen Schalt- und Verteilungsanlagen.
Anwendungsbereiche
- Absicherung von Kraftstrom-Steckdosen in Werkstätten.
- Schutz von Steuerungsstromkreisen in der Gebäudetechnik.
- Einsatz in Unterverteilern von Wohn- und Gewerbeobjekten.
- Installation in Anlagen mit induktiven Lasten wie Pumpen oder Ventilatoren.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,00155000310001 bis 25 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,00155000310001 bis 25 Quadratmillimeter |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Polzahl (gesamt) | 4 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Überspannungskategorie | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
| Bemessungsspannung | 400 Volt |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Mitschaltender Neutralleiter | ja |
| Bemessungsstrom | 16 Ampere |
| Einbautiefe | 70,5 Millimeter |
| Explosionsgeschützt | nein |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Auslösecharakteristik | C |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 4 |
| Unterputzmontage | nein |
| Verschmutzungsgrad | 2 |
| Anzahl der abgesicherten Pole | 3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1231472 | EAN: 4015082425432 | Hersteller-Art.-Nr.: 242543
Häufig gestellte Fragen
Wofür wird die Charakteristik C benötigt?
Die Auslösecharakteristik C ist für Stromkreise mit höheren Einschaltströmen geeignet, wie sie bei Elektromotoren oder Leuchtstofflampen auftreten.
Kann ich den Neutralleiter mitschalten?
Ja, dieser LS-Schalter besitzt einen mitschaltenden Neutralleiter, der bei Abschaltung des Schalters sicher mit vom Netz getrennt wird.
Wie viel Platz benötigt der Schalter in der Verteilung?
Das Gerät hat eine Baubreite von 4 Teilungseinheiten (TE), was exakt 70mm entspricht.
Ist dieser Schalter für die Montage auf der Hutschiene geeignet?
Ja, der Eaton LS-Schalter ist für die standardmäßige Hutschienenmontage in Schaltschränken und Unterverteilern vorgesehen.
