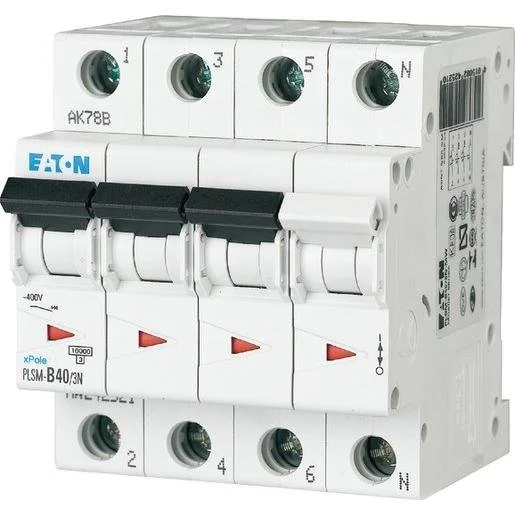

Der Eaton LS-Schalter (Leitungsschutzschalter) Modell PLSM-B40/3N-MW ist ein 4-poliges Schaltgerät für die zuverlässige Absicherung Ihrer elektrischen Installationen. Mit einem Bemessungsstrom von 40A und der Auslösecharakteristik B eignet sich dieses Modell für Standard-Stromkreise in Wohn- und Gewerbegebäuden. Der Schutzschalter verfügt über einen mitschaltenden Neutralleiter und ein Bemessungsschaltvermögen von 10kA, was einen sicheren Betrieb bei Überlast oder Kurzschluss gewährleistet. Dank der kompakten Bauweise mit einer Breite von 4TE erfolgt die Hutschienenmontage in der Unterverteilung effizient und platzsparend. Durch die robuste Konstruktion ist der Sicherungsautomat für einen weiten Umgebungstemperaturbereich ausgelegt. Bestellen Sie Ihr Elektromaterial bequem online für den Einsatz in ganz Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-poliges Design mit mitschaltendem Neutralleiter: Gewährleistet eine allpolige Trennung bei Wartungsarbeiten oder Störfällen.
- Auslösecharakteristik B: Optimal für den Leitungsschutz bei Standard-Verbrauchern mit moderaten Einschaltströmen.
- Bemessungsschaltvermögen 10kA: Bietet hohe Sicherheit bei hohen Kurzschlussströmen in der Gebäudeinstallation.
- Kompakte 4TE Bauweise: Spart Platz im Verteilerkasten bei einfacher Montage auf der DIN-Hutschiene.
Anwendungsbereiche
- Absicherung von Unterverteilungen in Wohngebäuden.
- Installation von Drehstromkreisen für Haushaltsgeräte.
- Schutz von gewerblichen Elektro-Installationen gegen Kurzschluss und Überlast.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Einbautiefe | 70,5 Millimeter |
| Verschmutzungsgrad | 2 |
| Energiebegrenzungsklasse | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Bemessungsspannung | 400 Volt |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Schutzart (IP) | IP20 |
| Mitschaltender Neutralleiter | ja |
| Unterputzmontage | nein |
| Auslösecharakteristik | B |
| Überspannungskategorie | 3 |
| Explosionsgeschützt | nein |
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 0 Kiloampere |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Breite in Teilungseinheiten | 4 |
| Bemessungsstrom | 40 Ampere |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1231421 | EAN: 4015082425210 | Hersteller-Art.-Nr.: 242521
Häufig gestellte Fragen
Was bedeutet die Auslösecharakteristik B bei diesem Eaton LS-Schalter?
Die B-Charakteristik ist für den allgemeinen Leitungsschutz konzipiert und löst bei dem 3- bis 5-fachen des Bemessungsstroms aus, was sie für Beleuchtungs- und Steckdosenkreise ideal macht.
Kann der Neutralleiter bei diesem 3P+N Modell geschaltet werden?
Ja, dieser Leitungsschutzschalter besitzt einen mitschaltenden Neutralleiter, was für die sichere Trennung in vielen TN-S-Systemen erforderlich ist.
Wie viel Platz benötigt dieser Schutzschalter in der Verteilung?
Der LS-Schalter hat eine Breite von 4 Teilungseinheiten (4TE), was 70 mm entspricht.
Ist dieser Schalter für die Montage auf Hutschienen geeignet?
Ja, das Gerät ist für die Standard-Hutschienenmontage in Installationsverteilern ausgelegt.
