Description
Über dieses Produkt

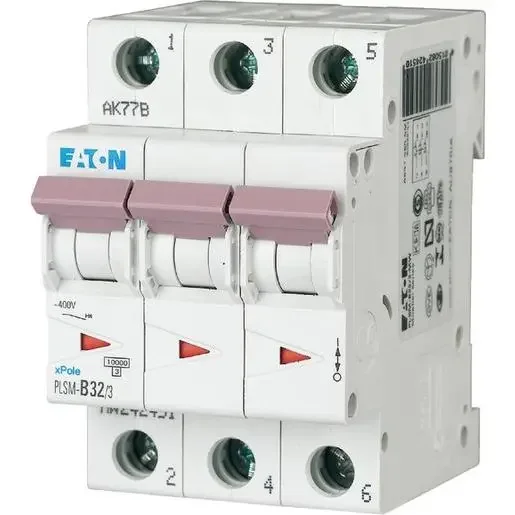

Der Eaton LS-Schalter PLSM-B32/3-MW ist ein robuster Leitungsschutzschalter, der für die zuverlässige Absicherung Ihrer elektrischen Anlagen konzipiert wurde. Als 3-poliger Sicherungsautomat mit einem Bemessungsstrom von 32A bietet er bei einer Auslösecharakteristik B hohe Sicherheit in Ihrem Stromkreis. Der Schutzschalter ist für eine Bemessungsspannung von bis zu 400V ausgelegt und verfügt über ein Schaltvermögen von 10kA. Dank der standardisierten Bauweise mit 3 Teilungseinheiten lässt sich das Gerät unkompliziert auf der Hutschiene montieren. Bei TELA finden Sie dieses hochwertige Elektromaterial für die Installation in Oesterreich einfach online zum Bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 32A: Ausgelegt für hohe Belastungen in dreiphasigen Stromkreisen.
- Auslösecharakteristik B: Ideal für den Standard-Leitungsschutz mit präziser Abschaltung bei Überstrom.
- 3-polige Ausführung: Ermöglicht die sichere Trennung aller drei Außenleiter gleichzeitig.
- Kompaktes Design: Nur 3TE Baubreite sparen wertvollen Platz im Verteilerkasten.
Anwendungsbereiche
- Installation in Wohnungsverteilern und industriellen Schaltanlagen.
- Absicherung von Drehstromverbrauchern und Motoren.
- Einsatz in Neuinstallationen und Sanierungsprojekten durch Hutschienenmontage.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 0 Kiloampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
| Einbautiefe | 70,5 Millimeter |
| Mitschaltender Neutralleiter | nein |
| Auslösecharakteristik | B |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Breite in Teilungseinheiten | 3 |
| Unterputzmontage | nein |
| Zusatzeinrichtungen möglich | ja |
| Polzahl (gesamt) | 3 |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Bemessungsstrom | 32 Ampere |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsspannung | 400 Volt |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1231170 | EAN: 4015082424510 | Hersteller-Art.-Nr.: 242451
Häufig gestellte Fragen
Kann der LS-Schalter auf einer Standard-Hutschiene montiert werden?
Ja, der Eaton PLSM-B32/3-MW ist für die gängige Hutschienenmontage (TH35) ausgelegt und lässt sich einfach in handelsübliche Verteiler einbauen.
Welcher Querschnitt kann an den Schutzschalter angeschlossen werden?
Es können Leiter mit einem Querschnitt von 1 bis 25 mm² sowohl eindrähtig als auch mehrdrähtig sicher angeklemmt werden.
Ist dieser 3-polige Schalter für den Haushalt geeignet?
Ja, er eignet sich hervorragend für die Absicherung von Drehstromkreisen, wie sie beispielsweise für Elektroherde oder Kraftstromsteckdosen im Haushalt benötigt werden.
Können Hilfsschalter an dieses Modell angebaut werden?
Ja, bei diesem Modell sind Zusatzeinrichtungen wie Hilfskontakte möglich, um den Schaltzustand fernüberwachen zu können.
