Description
Über dieses Produkt

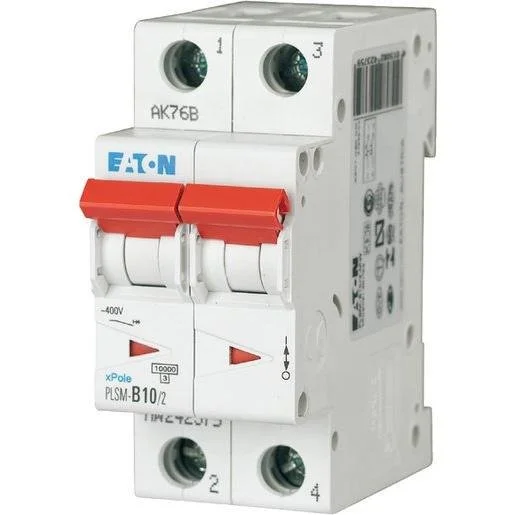

Der Eaton Leitungsschutzschalter PLSM-B10/2-MW ist ein robuster Sicherungsautomat, der für den zuverlässigen Schutz elektrischer Anlagen konzipiert wurde. Dieser 2-polige LS-Schalter mit einem Bemessungsstrom von 10A und einer B-Charakteristik eignet sich hervorragend für die Absicherung von Stromkreisen in Wohn- und Gewerbegebäuden. Mit einem Bemessungsschaltvermögen von 10kA bietet das Gerät Sicherheit bei Kurzschlussereignissen. Dank der kompakten Bauweise von 2 Teilungseinheiten lässt sich der Schalter platzsparend auf der Hutschiene in Ihrem Verteiler montieren. Der Anschlussbereich unterstützt Leiterquerschnitte von bis zu 25 mm². Bei TELA finden Sie dieses hochwertige Elektromaterial für Ihr Projekt in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 10A: Ideal für Standardstromkreise in der Elektroinstallation.
- 2-polige Ausführung: Ermöglicht die sichere Trennung beider Leiter im Stromkreis.
- 10kA Schaltvermögen: Hohe Sicherheit bei Überlast und Kurzschluss.
- Hutschienenmontage: Schnelle und unkomplizierte Installation im Verteilerkasten.
- Kompakte 2TE-Bauweise: Maximale Platzausnutzung in der Unterverteilung.
Anwendungsbereiche
- Absicherung von Lichtstromkreisen in Wohngebäuden.
- Schutz von Steckdosenstromkreisen in Büros und Gewerberäumen.
- Installation in privaten und gewerblichen Unterverteilern.
- Erweiterung oder Sanierung bestehender elektrischer Anlagen.
Technische Details
| Frequenz | 50 bis 60 Hertz |
| Spannungsart | AC |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Polzahl (gesamt) | 2 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 0 Kiloampere |
| Anzahl der abgesicherten Pole | 2 |
| Mitschaltender Neutralleiter | nein |
| Bemessungsstrom | 10 Ampere |
| Umgebungstemperatur während des Betriebs | -25 bis 75 Grad Celsius |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 25 Quadratmillimeter |
| Unterputzmontage | nein |
| Breite in Teilungseinheiten | 2 |
| Zusatzeinrichtungen möglich | ja |
| Auslösecharakteristik | B |
| Bemessungsspannung | 400 Volt |
| Energiebegrenzungsklasse | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Schutzart (IP) | IP20 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Überspannungskategorie | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
| Einbautiefe | 70,5 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Eaton | Artikel-Nr.: SAE-1624830 | EAN: 4015082423759 | Hersteller-Art.-Nr.: 242375
Häufig gestellte Fragen
Kann dieser LS-Schalter auf einer Standard-Hutschiene montiert werden?
Ja, der Eaton PLSM-B10/2-MW ist für die Standard-Hutschienenmontage in Verteilerkästen ausgelegt.
Welchen Querschnitt kann ich an diesen Schutzschalter anschließen?
Sie können Leiter mit einem Querschnitt von 1 bis 25 mm² sicher an die Klemmen anschließen.
Ist der Neutralleiter bei diesem 2-poligen Modell mitschaltend?
Nein, bei diesem Modell ist der Neutralleiter nicht mitschaltend ausgeführt.
Für welche Auslösecharakteristik ist dieser Sicherungsautomat geeignet?
Dieser Schalter verfügt über die Auslösecharakteristik B, was ihn für den Schutz von Leitungen in Standard-Stromkreisen prädestiniert.
Suchbegriffe
LS-Schalter, Schutzschalter, Sicherungsautomat, Eaton Leitungsschutzschalter, MCB 10A 2P, Eaton 242375 kaufen, PLSM-B10/2-MW, Elektroinstallation Österreich, Verteilerkasten Sicherung, 2-poliger LS-Schalter, Elektromaterial online bestellen, Installationsschutzschalter, Eaton Sicherungsautomat, Leitungsschutzschalter B10, 10A 2-polig, Installationsbedarf kaufen Österreich, Hutschiene Sicherung, Schaltgerät Eaton.
